Abmessungen
Typ FD 8214
Typ FD 8214 M
Handhabung
Fühlerschutz
Da der Druck durch eine kleine Bohrung im Gewindeteil auf die Druckmembran übertragen wird, sollten Flüs-
sigkeiten nicht zum Auskristallisieren neigen und Gase nicht stark staubgelastet sein. Für kritische Anwendungen
gibt es den Sensor mit frontbündiger Membran.
3.8.1.4 Druckaufnehmer zur Temperaturmessung bei
Kältemittel Absolutdruck FDA 602 LxAK
Grundlagen
®
ALMEMO
Geräteoption SB0000R2 (Temperaturmessbereiche für Kältemittel)
ALMEMO
®
Geräte ab Version V6 können mit der Geräteoption SB0000R2 versehen und dadurch für die konti-
nuierliche Kältemitteltemperaturmessung mit Absolutdrucksensoren (Auflösung 0,001 bar zwingend) genutzt
werden. Druck und Temperatur werden gleichzeitig gemessen.
In jedem Messgerät sind für die Messung mit verschiedenen Sensoren bestimmte Messbereiche angelegt. Die
Geräteoption SB0000-R2 fügt zu den bereits vorhandenen Messbereichen 10 neue hinzu. Jeder dieser Messbe-
reiche befähigt das Gerät zusammen mit einem Absolutdruckgeber neben den Druckmessungen auch Tempera-
turmessungen an einem bestimmten Kältemittel vorzunehmen.
Zur Bestimmung der Temperatur wird der Taupunktdruck, bzw. Siedepunktdruck herangezogen.

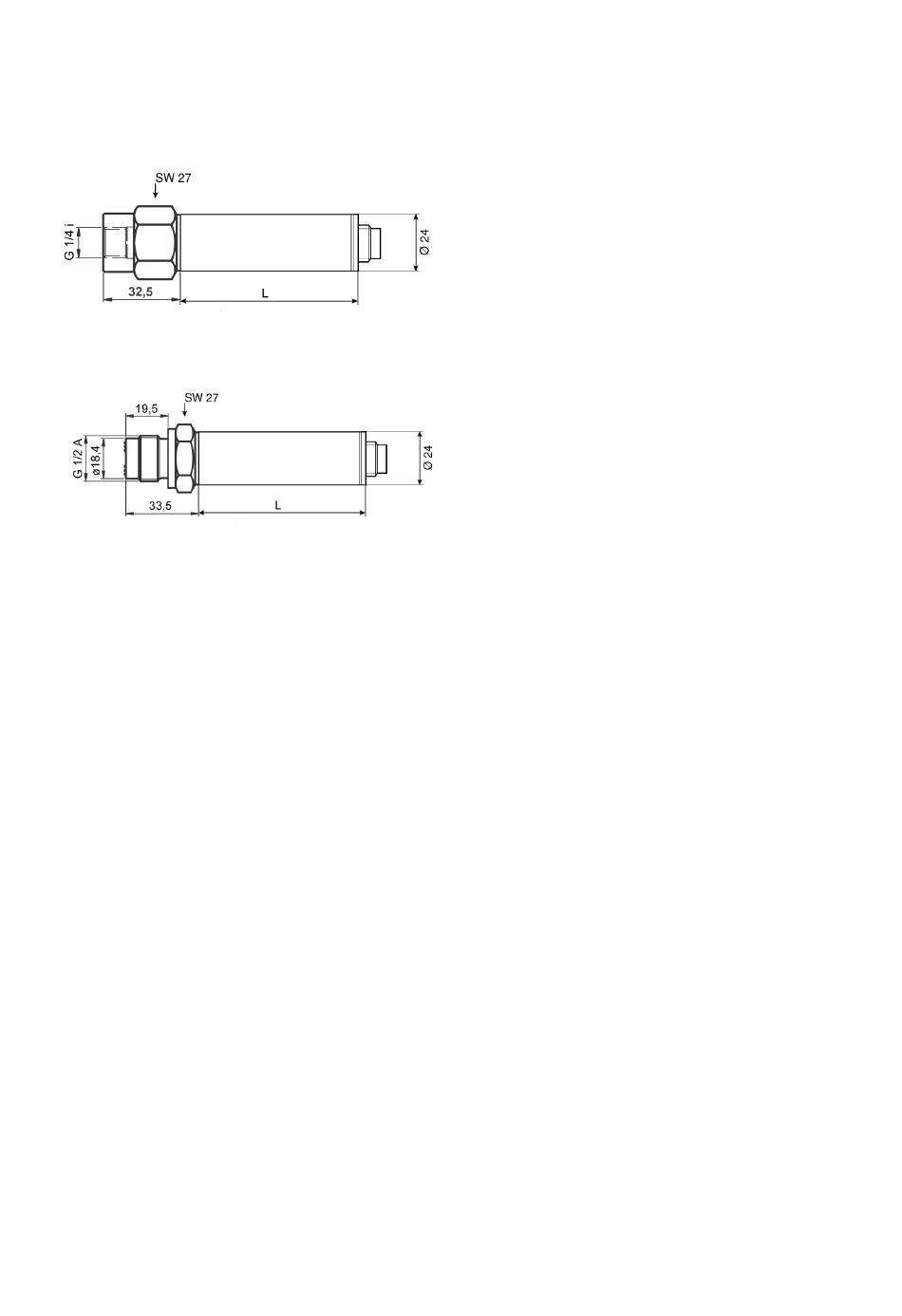

Standardausführung mit G ¼'' Innengewinde
L = 45 mm (L = 72 mm bei Option Medientempera-
tur bis 150°C mit Kühlrippen)
Frontbündige Membran (mit Gewindeende ver-
schweißt), Außengewinde G ½'', leicht sterilisier-
bar
L = 45 mm (L = 72 mm bei Option Medientempera-
tur bis 150°C mit Kühlrippen)
Drucksensoren
