Taupunktsensoren

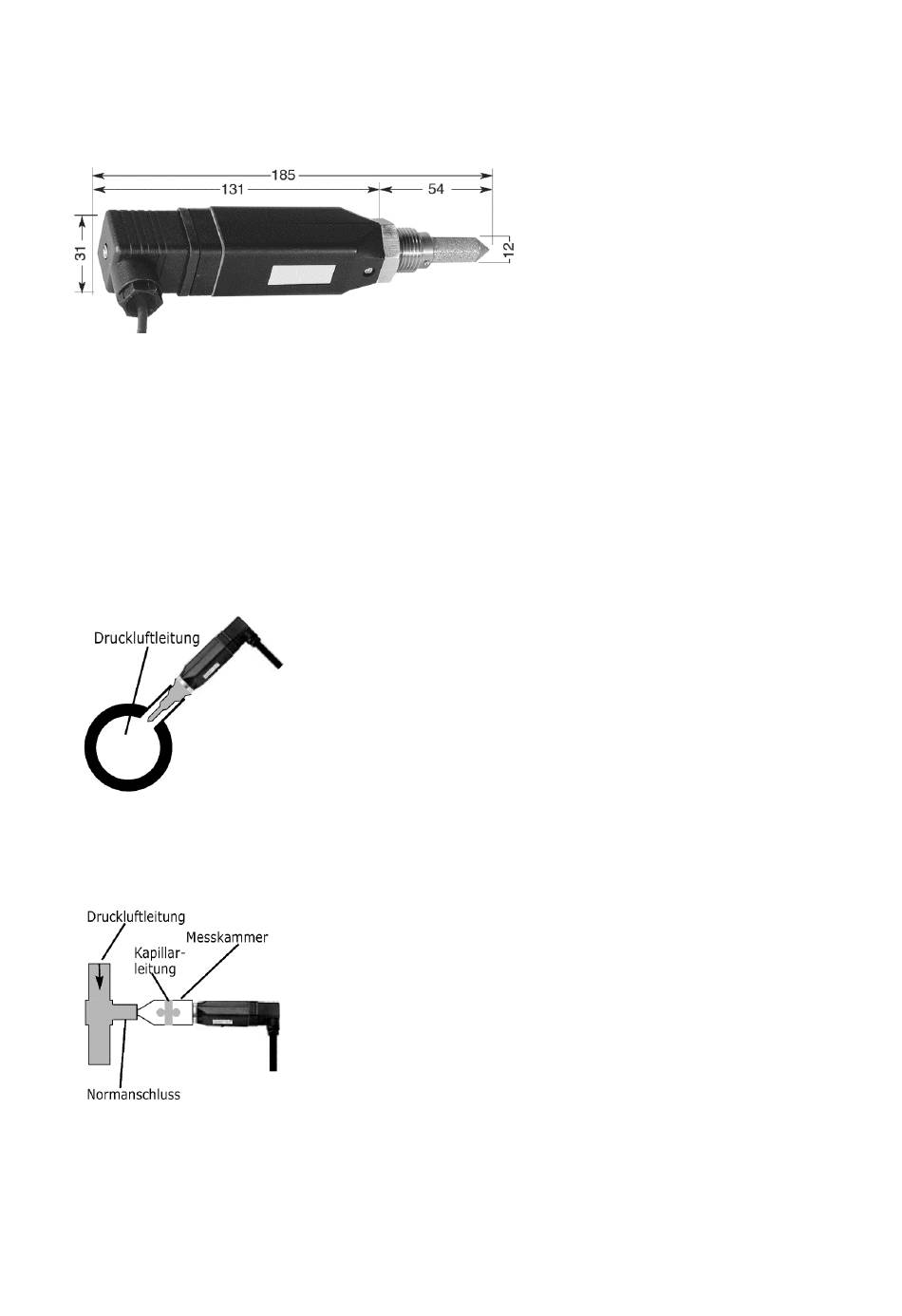

Abmessungen
Handhabung
Vorbereitung
Die Taupunktmessgeräte können direkt in den Luftstrom eingebaut werden. Wir empfehlen jedoch generell eine
aufschraubbare Messkammer zu verwenden. Dadurch wird eine schnelle Messung ohne Installationsaufwand ge-
währleistet.
Direkt im Druckluftnetz
Fühler mit dem G 1/2"-Gewinde druckdicht mittig oder oben in die zu messende Druckluftleitung einschrauben.
Indirekt im Druckluftnetz
Abb. 3.4.11 Taupunktsensor in Messkammer
Bei besonders kritischen und kostenintensiven Produktionen empfehlen wir zur Sicherheit ein zweites Messgerät
104
Darauf achten, dass dicht am Druckluftstrom gemessen wird. Bei Sackleitun-
gen und nicht strömender Druckluft ergeben sich sehr lange Reaktionszeiten
für den Feuchtemesswert. Es empfiehlt sich nach Trocknen der Druckluft und
allen Bypassleitungen oder auch bei kritischen Druckluft-Verbrauchern die
Installation durchzuführen.
Abb. 3.4.10 Taupunktsensor
direkt im Druckluftnetz
Fühler mit dem G 1/2"-Gewinde in die Messkammer einschrauben. Mess-
kammer mit der Druckluftleitung über einen Kugelhahn und eventuell eine
diffusionsdichte Anschlussleitung (max. 5 m) verbinden. Bei öl- und
schmutzhaltiger Druckluft einen Vorfilter 40 µm vor der Messkammer instal-
lieren. Über die Kapillarleitung der Messkammer strömt kontinuierlich etwas
Druckluft ab (bei 7 bar ca. 1 l/min expandiert). Die Reaktionszeiten für den
Feuchtemesswert sind kürzer als bei der direkten Montage.
Vorteil: einfaches Einbauen und Ausbauen des Fühlers, schnelle Reaktions-
zeit
