Bedienungsanleitung
Datenlogger
®
ALMEMO
2290-8
V2.1
04.12.2003
®
ALMEMO
2290-8
1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Ahlborn ALMEMO 2290-8

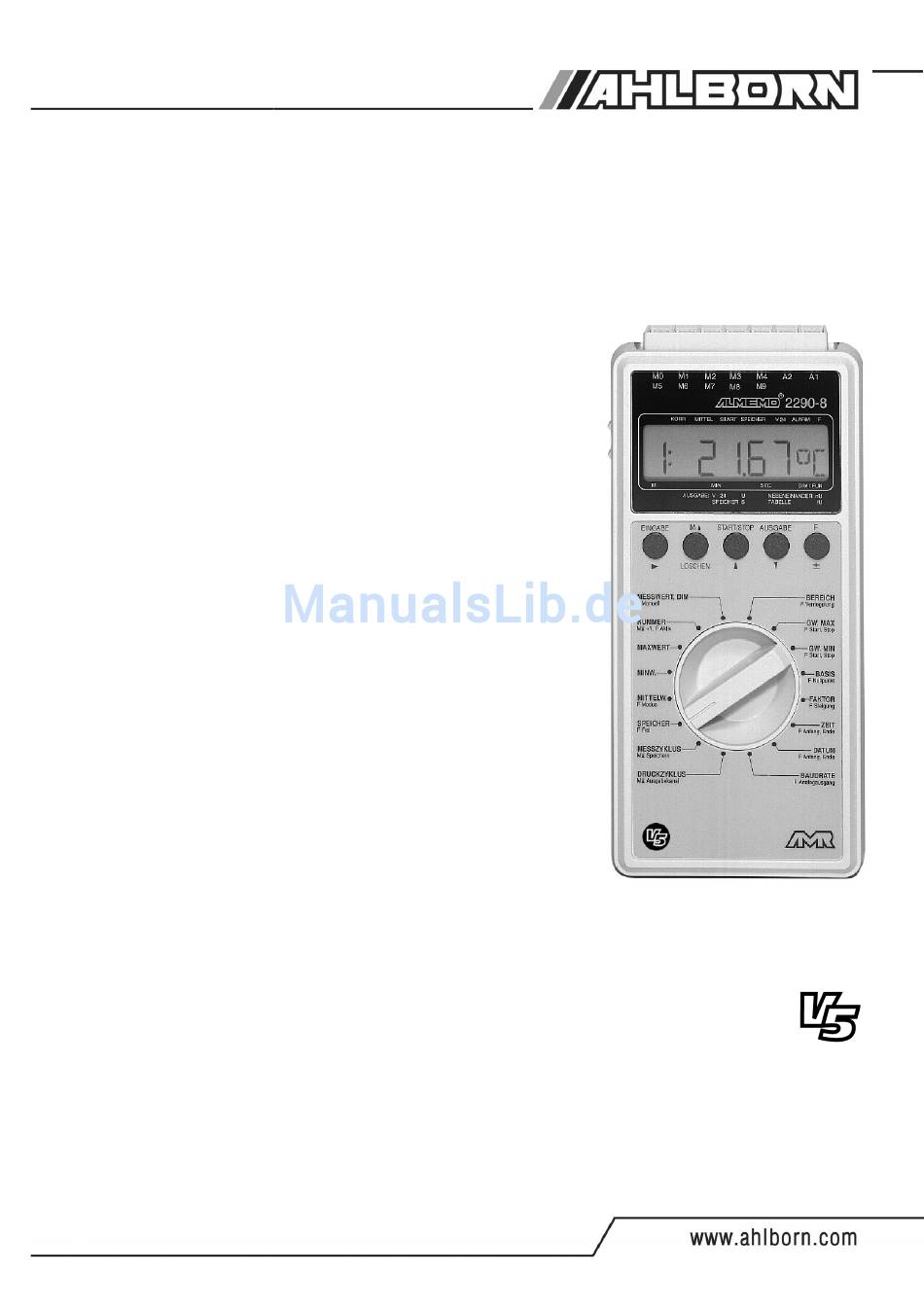

  • Seite 1 Bedienungsanleitung Datenlogger ® ALMEMO 2290-8 V2.1 04.12.2003 ® ALMEMO 2290-8...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Bedienungsanleitung Datenlogger ® ALMEMO 2290-8 ® Ergänzung durch ALMEMO -Handbuch Inhaltsverzeichnis Seite EINFÜHRUNG Funktionen Bedienelemente INBETRIEBNAHME STROMVERSORGUNG Batterie-, Akkubetrieb Externe Spannungsversorgung Ein-Ausschalten, Neuinitialisierung Batteriepufferung ANSCHLUSS DER MESSWERTGEBER Meßwertgeber Meßeingänge und Zusatzkanäle ANZEIGE UND TASTATUR Anzeige und Funktionswahl Tastatur Dateneingabe Verriegelung der Tastatur FÜHLERPROGRAMMIERUNG Eingabekanal anwählen...
  • Seite 3 Inhaltsverzeichnis Seite Korrekturwerte Skalierung, Dezimalpunkteinstellung Verriegelung der Fühlerprogrammierung MESSEN Kontinuierliche Messung einer Meßstelle 7.1.1 Anwahl der Meßstelle 7.1.2 Spitzenwertspeicher 7.1.3 Mittelwertbildung 7.1.4 Meßwert nullsetzen, Nullpunktabgleich 7.1.5 Luftdruckkompensation Einmalige Meßstellenabfrage Zyklische Meßstellenabfrage 7.3.1 Druckzyklus, Ausgabekanal, Ausgabeformat 7.3.2 Meßzyklus und Speicheraktivierung 7.3.3 Wandlungsrate, kontinuierliche Meßstellenabfrage 7.3.4 Uhrzeit und Datum...
  • Seite 4: Einführung

    Version 5 ® Der neue Datenlogger ALMEMO 2290-8 ist ein Vertreter aus der einzigartigen Familie von Meßgeräten, die alle mit dem von der Fa. Ahlborn pa- ® tentierten ALMEMO -Stecker-System ausgerüstet sind. Der intelligente ALME- ® -Stecker bietet beim Anschluß der Fühler und Peripheriegeräte entschei- dende Vorteile, weil alle Parameter im Stecker in einem EEPROM gespeichert sind und damit beim Anstecken jegliche Programmierung entfällt.
  • Seite 5 Funktionen Meßbereiche Für Sensoren mit nichtlinearer Kennlinie, wie z.B 10 Thermoelementarten, Ntc- und Pt100-Fühler, Infrarotsensoren, sowie Strömungsaufnehmer (Flügelräder, Thermoanemometer, Staurohre) sind entsprechende Meßbereiche vorhanden. Für Feuchtefühler gibt es zusätzlich Funktionskanäle, die auch die Feuchtegrö- ßen Taupunkt, Mischungsverhältnis, Dampfdruck und Enthalpie berechnen. Auch komplexe chemische Sensoren werden unterstützt.
  • Seite 6 Funktionen Grenzwerte und Alarm Für jeden Meßkanal lassen sich zwei Grenzwerte (1 Max und 1 Min) festlegen. Bei einer Überschreitung ist ein Störwertausdruck möglich und mit Hilfe von Relaisausgangsmodulen sind Alarmkontakte verfügbar, die den Grenzwerten auch individuell zugeordnet werden können. Die Hysterese beträgt serienmä- ßig 10 Digit, ist aber auch von 0 bis 99 Digit einstellbar.
  • Seite 7 Funktionen Mittelwert von einem Kanal Für den angewählten Kanal ist eine manuelle Mittelwertbildung über einen be- stimmten Zeitraum oder über Einzelmessungen möglich. ABLAUFPROGRAMMIERUNG Um die Meßwerte aller angesteckten Fühler digital zu erfassen, ist eine zykli- sche Meßstellenabfrage mit einer zeitlichen Ablaufsteuerung erforderlich. Da- für stehen neben der Echtzeituhr der Druckzyklus, der Meßzyklus und, wenn Schnelligkeit gefordert, die Wandlungsrate selbst zur Verfügung.
  • Seite 8 Funktionen Meßwertspeicher Alle Meßwerte oder nur Störwerte lassen sich manuell oder automatisch im Meß- oder Druckzyklus in einem gepufferten RAM abspeichern. Die Speicher- kapazität beträgt serienmäßig 500 Kilobyte, ausreichend für bis zu 100000 Meßwerte. Die Speicherorganisation kann als Linear- oder Ringspeicher einge- ®...
  • Seite 9: Bedienelemente

    Bedienelemente 1.2 Bedienelemente (1) EIN/AUS-Schalter ( 3 ) oben SLEEP mitte unten (2) Meßeingänge M0 bis M4 M0 bis M4 für alle ALMEMO-Fühler M5 bis M19 Zusatzkanäle (3) Ausgangsbuchsen A1, A2 Schnittstelle V24 (ZA 1909-DK5) LWL-V24 (ZA 1909-DKL) Ethernet (ZA 1945-DK) Centronics (ZA 1936-DK) RS 422 (ZA 5099-NVB) Analogausgang 1 (ZA 1601-RK)
  • Seite 10 Bedienelemente (2) FUNKTIONSTASTEN ▲ ▼, EINGABE, ± Eingabe Programmierwerte EINGABE, LÖSCHEN Daten löschen, Meßwert nullsetzen EINGABE, ± Meßwert abgleichen ▲ Meßstelle anwählen START/STOP Zyklische Meßstellenabfrage AUSGABE Datenausgabe auf Schnittstelle Einmalige Meßstellenabfrage Zusatzfunktionen anwählen (3) FUNKTIONSWAHLSCHALTER Funktion Taste Zusatzfunktionen Kürzel MESSWERT, DIM Einmalige Meßstellenabfrage NUMMER De-Aktivieren...
  • Seite 11: Inbetriebnahme

    Inbetriebnahme 2. INBETRIEBNAHME 1. Meßwertgeber der Reihe nach an die Buchsen M0 bis M4 anstecken s. 4. 2. Stromversorgung mit 9V-Batterie oder Netzadapter sicherstellen s. 3.1, 3.2 3. Zum Einschalten Schiebeschalter (1) auf der linken Geräteseite in Mittel- stellung bringen s. 3.3 4.
  • Seite 12: Stromversorgung

    Stromversorgung 3. STROMVERSORGUNG Zur Stromversorgung des Meßgerätes haben Sie folgende Möglichkeiten zur Auswahl: 9V Batterien IEC 6 F22 ZB 2000-B9 9V Akku, dto. mit Steckerlader ZB 2000-A9, ZB 2000-LS Netzadapter 12V/200mA ZB 2290-NA externe Stromversorgung, Anschlußkabel ZB 2290-UK In unserem Lieferprogramm bieten wir entsprechendes Zubehör an. 3.1 Batterie-/ Akkubetrieb Verwenden Sie nur Alkali-Mangan-Batterien des Typs IEC 6 F22.
  • Seite 13: Externe Spannungsversorgung

    Stromversorgung Tips zum richtigen Umgang mit Batterien: Lassen Sie keine verbrauchten Batterien im Gerät! Entfernen Sie die Batterien aus dem Gerät, wenn es längere Zeit nicht benutzt wird. Gesundheitsgefährdung und Zerstörung des Gerätes durch auslaufende Batterien! Verwenden Sie deshalb nur auslaufgeschützte Batterien. Verbrauchte Batterien sind Sondermüll und müssen umweltgerecht ent- sorgt werden! Bringen Sie sie zum Händler zurück oder werfen Sie sie in den nächstgelegenen Batteriesammelbehälter.
  • Seite 14: Ein-Ausschalten, Neuinitialisierung

    Stromversorgung 3.3 Ein-, Ausschalten, Neuinitialisierung Der EIN-AUS-Schalter (1) auf der linken Seite des Gerätes hat drei Stellungen: Oben: EIN Sleepmodus Mitte: EIN Normalmodus Unten: Zum Einschalten in den aktiven Meßmodus wird der Schiebeschalter (1) auf der linken Seite eine Stufe nach oben geschoben (Mittelstellung). Die zweite, oberste Stellung ist für einen stromsparenden Betrieb vorgesehen, bei dem das Gerät zeitweise ausgeschaltet, aber von der Echtzeituhr für Meß- wertabfragen zyklisch immer wieder aufgeweckt wird.
  • Seite 15: Anschluss Der Messwertgeber

    Herausziehen am Kabel verhindern. Zum Abziehen des Steckers sind die beiden Hebel an den Seiten zu drücken. 4.2 Meßeingänge und Zusatzkanäle Das Meßgerät ALMEMO 2290-8 besitzt 5 Eingangsbuchsen (2), denen zu- ® nächst die Meßkanäle M0 bis M4 zugeordnet sind. ALMEMO -Fühler können...
  • Seite 16 Anschluß der Meßwertgeber Die 5 analogen Eingänge sind durch photovoltaische Relais galvanisch getrennt und zwischen ihnen ist ein Potentialunter- schied von maximal 50 V DC bzw. 60V AC zulässig. Kombi- nierte Sensoren innerhalb eines Steckers und Fühler mit Stromversorgung sind jedoch galvanisch miteinander verbun- den und müssen deshalb isoliert betrieben werden.
  • Seite 17: Anzeige Und Tastatur

    Anzeige und Tastatur 5. ANZEIGE UND TASTATUR 5.1 Anzeige und Funktionswahl Die Anzeige (5) des Meßgerätes ALMEMO 2290-8 besteht aus einer LCD-An- zeige mit 6½ 7-Segment-Digits, zwei 16-Segment-Digits, einem Batteriesymbol und sieben Pfeilen zur Darstellung des Betriebszustandes. KORR MITTEL START SPEICHER ALARM Die Grundfunktionen werden mit dem Funktionswahlschalter (7) eingestellt.
  • Seite 18: Tastatur

    Anzeige und Tastatur Besondere Betriebszustände Segmenttest der Anzeige automatisch nach dem Einschalten. Versorgungsspannung: unter 7 V: -Symbol leuchtet 1:L o b A t unter 6 V:   Nicht angeschlossene Fühler, deaktivierte Meßstellen, 1: - - - -   gelöschte Programmierwerte O u t Speicherausgabe  ...
  • Seite 19: Dateneingabe

    Anzeige und Tastatur 5.3 Dateneingabe Das Programmieren numerischer Parameter geschieht folgendermaßen: Anwahl der gewünschten Funktion mit dem Drehschalter (7) Bei Bedarf Anwahl der Zusatzfunktion mit der Taste F Start der Programmierung mit Taste EINGABE, EINGABE Die vorderste programmierbare Ziffer blinkt und kann verändert werden.
  • Seite 20: Fühlerprogrammierung

    Fühlerprogrammierung Verriegelungscode (VC): BEREICH Tasten: O F F E N Ist die Verriegelung ausgeschaltet, zeigt die Anzeige:   Um den Zugang zu sperren, gibt man eine vierstellige S P E r r E Zahl ein (s. 5.3), dann erscheint in der Anzeige: Die Funktionen EINGABE, START/STOP und AUSGABE sind in diesem Zustand nicht mehr zugänglich, das Anschauen aller Parameter auf allen Kanälen ist aber noch möglich.
  • Seite 21: Meßbereichswahl

    Fühlerprogrammierung 6.2 Meßbereichswahl Wenn Sie die Stecker selbst programmieren wollen, oder den Meßbereich häufig ändern müssen, dann ist darauf zu achten, daß die Verriegelung der Stecker gelöscht ist (s. 6.7) und bei einigen Meßwertgebern ein spezieller Stecker erforderlich ist (z. B. Thermo, Shunt, Teiler etc. s. Tabelle). Die Meßbereichswahl erfolgt in der Funktion BEREICH.
  • Seite 22 Fühlerprogrammierung Meßwertgeber Stecker/Kabel Meßbereich Dim Anzeige U2.60 Volt ZA 9000-FS -2.6000...+2.6000 d 26 Differenz Millivolt 1 ZA 9050-FS -26.000...+26.000 d 55 Differenz Millivolt ZA 9050-FS -10.000...+55.000 d260 Differenz Millivolt 2 ZA 9050-FS -260.00...+260.00 d2.60 Differenz Volt ZA 9050-FS -2.6000...+2.6000 UbAt Fühlerspannung ZA 9000-FS 0.00...20.00...
  • Seite 23 Fühlerprogrammierung Meßwertgeber Stecker/Kabel Meßbereich Dim Anzeige Funktionskanäle diFF beliebig Differenz (Mb beliebig Maximalwert (Mb1) beliebig Minimalwert (Mb1) A[t] beliebig Mittelwert M(t) über Zeit (Mb1) A[n] beliebig Mittelw. M(n) über (Mb2..Mb1) S[n] Summe S(n) über (Mb2..Mb1) beliebig S[t] Gesamtpulszahl (Mb1) ZA 9909-AK2 0...
  • Seite 24: Dimensionsänderung

    Fühlerprogrammierung 6.3 Dimensionsänderung Bei jedem Meßkanal ist es möglich, die Standarddimension des Meßbereichs durch eine beliebige zweistellige Dimension zu ersetzen (s.a. Hb. 6.3.5). Außer , Ω, %, [, ], *, -, =, ~ allen Groß- und Kleinbuchstaben stehen die Zeichen und Leerzeichen (_) zur Verfügung.
  • Seite 25: Korrekturwerte

    Fühlerprogrammierung 6.5 Korrekturwerte Mit den Korrekturwerten NULLPUNKT und STEIGUNG können Fühler in Null- punkt und Steigung korrigiert werden (s. Hb. 6.3.10). Korrigierter Meßwert = (Meßwert - NULLPUNKT) x STEIGUNG. Funktion: Nullpunktkorrektur 1: 0 0 3.2 (NK) BASIS Taste: Programmieren: Eingabe gemäß 5.3 EINGABE 1: - - - - Löschen:...
  • Seite 26: Skalierung, Dezimalpunkteinstellung

    Fühlerprogrammierung 6.6 Skalierung, Dezimalpunkteinstellung Um das elektrische Signal eines Sensors als Meßwert in der physikalischen Größe anzeigen zu können, ist fast immer eine Nullpunktverschiebung und ei- ne Multiplikation mit einem Faktor nötig. Dafür stehen die Funktionen BASIS und FAKTOR zur Verfügung. Eine ausführliche Beschreibung der Skalierung mit Beispiel finden Sie im Handbuch Kap.
  • Seite 27: Verriegelung Der Fühlerprogrammierung

    Fühlerprogrammierung Zweipunktabgleich Die Skalierwerte können auch durch einen Zweipunktabgleich automatisch be- stimmt werden. Zuerst wird der Meßwert in seinem Nullzustand (Eiswasser, drucklos etc.) in Funktion MESSWERT mit den Tasten EINGABE, LÖSCHEN null- gesetzt (s.a. 7.1.4). Dann wird der Sensor auf einen definierten Sollwert gebracht (kochendes Wasser, bekanntes Gewicht etc.) und der Sollwert eingegeben.
  • Seite 28: Messen

    Kontinuierliche Messung einer Meßstelle 7. MESSEN Das Meßgerät ALMEMO 2290-8 bietet folgende Möglichkeiten der Meßwerter- fassung: 1. Kontinuierliche Messung einer wählbaren Meßstelle s. Hb. 6.4 Evtl. Meßwertausgabe auf einen Analogausgang s. Hb. 5.1.1 2. Einmalige Meßstellenabfrage s. Hb. 6.5.1.1 3. Zyklische Meßstellenabfrage s. Hb. 6.5.1.2 4.
  • Seite 29: Spitzenwertspeicher

    Kontinuierliche Messung einer Meßstelle 7.1.2 Spitzenwertspeicher Aus den erfaßten Meßwerten jeder Meßstelle wird jedesmal der höchste und der niedrigste Wert bestimmt und abgespeichert. Zur Anzeige der Spitzenwerte ist die Funktion MAXWERT bzw. MINWERT mit dem Drehschalter anzuwählen und mit Taste M▲ der gewünschte Kanal einzustellen. Funktion: Spitzenwerte: MAXWERT...
  • Seite 30 Kontinuierliche Messung einer Meßstelle Manuelle Mittelwertbildung In diesem Kapitel wird nur die manuelle Mittelwertbildung über Meßwerte des angewählten Kanals beschrieben. Die Mittelwertbildung über Meßstellenabfra- gen finden Sie im Handbuch Kap. 6.7.4. Mittelwertbildung über die Zeit Um den Mittelwert aller Meßwerte eines Meßkanals über einen bestimmten Zeitraum zu erfassen, ist beim angewählten Meßkanal der Mittelungsmodus ´StStP´...
  • Seite 31: Meßwert Nullsetzen, Nullpunktabgleich

    Kontinuierliche Messung einer Meßstelle 3. Ist der Wert korrekt, wird er mit der Taste EINGABE in den Mittelwertspei- cher übernommen. Der Pfeil ´SPEICHER´ erlischt wieder, dafür leuchtet jetzt der Pfeil ´MITTEL´. 4. Ist der Wert nicht korrekt, kann er durch eine weitere Betätigung der Taste START/STOP wieder verworfen werden, d.h.
  • Seite 32 Kontinuierliche Messung einer Meßstelle Nullpunktabgleich Viele Sensoren müssen einmalig oder in regelmäßigen Abständen justiert wer- den, um entsprechende Instabilitäten auszugleichen. Hierfür gibt es neben dem o.g. ´Meßwert nullsetzen´ einen eigenen Nullpunktabgleich, weil man- che Fühler eine zusätzliche Skalierung benötigen (z.B. pH-Sonden). In dieser Funktion wird der Nullpunktfehler nicht als Basiswert, sondern als Nullpunkt- korrektur abgespeichert (Sonderfälle und Steigungsabgleich s.
  • Seite 33: Luftdruckkompensation

    Einmalige Meßstellenabfrage 7.1.5 Luftdruckkompensation Einige Meßgrößen hängen vom umgebenden Luftdruck ab (s. 6.2 Meßbe- reichsliste ´m. LK´), sodaß bei größerer Abweichung vom Normaldruck 1013mbar entsprechende Meßfehler auftreten: z.B. Fehler pro 100 mbar: Kompensationsbereich: Rel. Feuchte Psychrometer ca. 2% 500 bis 1500 mbar Mischungsverhältnis kap.
  • Seite 34: Zyklische Meßstellenabfrage

    Zyklische Meßstellenabfrage 7.3 Zyklische Meßstellenabfrage (s.a. Hb. 6.5.1.2) Für zyklische Meßstellenabfragen ist der Meß- oder Druckzyklus (s. 7.3.1/2) zu programmieren. Die Messung wird mit der Taste START/STOP gestartet und der Pfeil ´START´ leuchtet kontinuierlich auf. Ist der Speicher aktiv (s. 7.4.1), dann werden die Meßwerte auch abgespeichert und der Pfeil ´SPEICHER´...
  • Seite 35: Meßzyklus Und Speicheraktivierung

    Zyklische Meßstellenabfrage Ausgabeformate (s. Hb. 6.6.1) Das Ausgabeformat bestimmt das Druckbild bei Meßstellenabfragen und bei der Ausgabe des Speichers. Außer dem Standardlistenformat mit allen Meß- werten untereinander ermöglicht die Spaltenform nebeneinander einen über- sichtlichen und platzsparenden Ausdruck. Ein Drucker wird dabei automatisch in den verdichteten Zeichenmodus umgeschaltet.
  • Seite 36: Wandlungsrate, Kontinuierliche Meßstellenabfrage

    Wandlungsrate ändern: ... , Speichern ein/aus: 7.3.4 Uhrzeit und Datum Zur Protokollierung der Meßzeit ist im ALMEMO 2290-8 eine Echtzeituhr mit Datum eingebaut. Sie ist mit einer Lithiumbatterie ausgestattet, sodaß Uhrzeit und Datum beim Ausschalten erhalten bleiben. 1 2:3 4:5 6...
  • Seite 37: Anfangszeit Und -Datum, Endezeit Und -Datum

    Zyklische Meßstellenabfrage 7.3.5 Anfangszeit und -datum, Endezeit und -datum Eine Meßreihe kann zu bestimmten Zeitpunkten selbsttätig gestartet und ge- stoppt werden. Dazu ist Anfangszeit und -datum, sowie Endezeit und -datum programmierbar. Ist kein Datum festgelegt, so wird die Messung jeden Tag im eingestellten Zeitraum durchgeführt.
  • Seite 38: Meßwertspeicher

    Meßwertspeicher 7.4 Meßwertspeicher ® Die Grundlagen zur Datenspeicherung in ALMEMO -Geräten sind im Hand- buch Kap. 6.9 beschrieben. Die Organisation kann von Linear- auf Ringspei- cher umkonfiguriert werden (s. Hb. 6.10.13.2). 7.4.1 Meßdatenaufnahme Ein- und Ausschalten der Speicherung im Meßzyklus Ist der Speicher in Stellung MESSZYKLUS mit der Taste M▲...
  • Seite 39: Verwendung Von Almemo ® -Speichersteckern

    Meßwertspeicher ® 7.4.2 Verwendung von ALMEMO -Speichersteckern Ab Version 5.71 ist es beim Datenlogger 2290-8 auch möglich, Meßwerte in ® externen ALMEMO -EEPROM-Speicherstecker ZA 1904-SS mit Kapazitäten von 128kB (25000 Meßwerte) oder 256kB (50000 Meßwerte) aufzuzeichnen. Diese Speicher benötigen zum Datenerhalt keine Batterie, sie können abgezo- gen, evtl.
  • Seite 40: Meßdatenausgabe

    Meßwertspeicher 7.4.3 Meßdatenausgabe Der Inhalt des Meßwertspeichers kann meßstellenweise auf das Display und den Analogausgang oder zyklenweise auf die serielle Schnittstelle ausgegeben werden. Maßgebend hierfür ist der Ausgabekanal. Ausgabe auf das Display und Analogausgang Ausgabekanal wählen: Display: Ausgabekanal DRUCKZYKLUS ´-´ Analogausgang: Ausgabekanal ´S´...
  • Seite 41: Speicher Löschen

    Nummerierung von Messungen ausgegeben, auch mehrmals und in verschiedenen Formaten (s.a. Hb. 6.6.1). SPEICHER: 03 Druckbild: (evtl. Steckernummer) NUMMER: 12-001 (wenn aktiviert) DATUM: 12.03.90 12:30:00 01: +0012.0 °C NiCr Bezeichng Listenformat 02:!+0008.8 °C NiCr Wasser untereinander 03:>+125.00 °C Ntc Motoröl ®...
  • Seite 42: Sleepmodus

    Sleepmodus 7.6 Sleepmodus Für Langzeitüberwachungen mit größeren Meßzyklen ist es möglich, das Meß- gerät im Sleepmodus zu betreiben. In diesem Stromsparbetrieb wird das Gerät nach jeder Meßstellenabfrage ausgeschaltet und erst nach Ablauf der Zyklus- zeit zur nächsten Meßstellenabfrage automatisch wieder eingeschaltet. Auf diese Weise lassen sich mit einer Batterie an die 7000 Meßstellenabfragen durchführen, das ergibt bei einem Zyklus von 15 Minuten eine Meßdauer von über 70 Tagen.
  • Seite 43: Digitale Datenausgabe

    Digitale Datenausgabe 8. DIGITALE DATENAUSGABE Die gesamte Programmierung der Fühler und des Gerätes, sowie alle Meß- werte können über die serielle Schnittstelle an einen Drucker oder Rechner ausgegeben werden. Die verschiedenen Schnittstellenmodule werden an die Buchse A1 (3) angesteckt. Der Anschluß an die Geräte ist im Handbuch 5.2 beschrieben.
  • Seite 44: Manuelle Datenausgabe

    Digitale Datenausgabe DRUCKZYKLUS Taste: Beispiel: Adresse 01 Im Netzwerkbetrieb sollten nur aufeinanderfolgende Nummern zwischen 01 und 99 eingegeben werden, damit das Gerät 00 bei einer Stromunterbrechung nicht ungerechtfertigt adressiert wird. 8.3 Manuelle Datenausgabe Zur Ausgabe von Daten auf einen Drucker muß der Ausgabekanal in der Funk- tion DRUCKZYKLUS mit der Taste M▲...
  • Seite 45 02.02.99 F, F DRUCKZYKLUS: 00:06:00 DRUCKZYKL. MESSZYKL. MESSZYKLUS: 00:01:30 AMR ALMEMO 2290-8 BAUDRATE MS BER. GW-MAX GW-MIN BASISW D FAKTOR EXP MITTEL KOMMENTAR Fühler- 01:NiCr +0123.4 - - - - - - °C 1.0350 E+0 - - - Bezeichng programmierung 02:NiCr - - - +0012.0 - - - °C - - - E+0 CONT...
  • Seite 46: Analogausgang

    Analogausgang 9. ANALOGAUSGANG Zur analogen Registrierung der angewählten Meßstelle können Sie an die Buchsen A1 oder A2 entweder ein Analogausgangskabel ZA 1601-RK (s. Hb. 5.1.1) ohne galvanische Trennung oder einen Relais-Trigger-Analog-Adapter ZA 8000-RTA (s. Hb. 5.1.3) mit galv. getrenntem Analogausgang anstecken. Skalierung Es ist möglich, einen beliebigen Teilmeßbereich auf das Normausgangssignal der drei möglichen Varianten 0-2V, 0-10V, 0/4-20mA zu spreizen, wenn er we-...
  • Seite 47: Fehlersuche

    Fehlersuche 10. FEHLERSUCHE Der Datenlogger ALMEMO 2290-8 ist sehr vielfältig konfigurierbar und pro- grammierbar. Er erlaubt den Anschluß sehr vieler unterschiedlicher Fühler, zu- sätzlicher Meßgeräte, Alarmgeber und Peripheriegeräte. Auf Grund der vielen Möglichkeiten kann es vorkommen, daß er sich unter gewissen Umständen nicht so verhält, wie man es erwartet.
  • Seite 48: Elektromagnetische Verträglichkeit

    Bildschirmseiten mit der Programmierung auszudrucken, bzw. auch den Ter- minalbetrieb abzuspeichern und auszudrucken. 11. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT Der Datenlogger ALMEMO 2290-8 entspricht den wesentlichen Schutzanforde- rungen, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (89/336/EWG) festgelegt sind.
  • Seite 49: Anhang

    Einsatzbedingungen: Arbeitstemperatur: -10 ... +60 °C Lagertemperatur: -30 ... +60 °C Umgebungsluftfeuchte: 10 ... 90 % rH (nicht kondensierend) Lieferumfang: Meßgerät ALMEMO 2290-8 Bedienungsanleitung ALMEMO 2290-8 ® ALMEMO -Handbuch, Software AMR-Control Produktübersicht Best.-Nr. Datenlogger ALMEMO 2290-8 5 Eingänge, max. 20 Kanäle, 500 kB Speicher, Echtzeituhr, 5 Tasten,...
  • Seite 50: Ihre Ansprechpartner

    Anhang Ihre Ansprechpartner Service-Anschrift Ahlborn Mess- und Regelungstechnik GmbH, Eichenfeldstraße 1-3, D-83607 Holzkirchen, Tel. +49(0)8024/3007-0, Fax +49(0)8024/300710 Internet: http://www.ahlborn.com, email: amr@ahlborn.com Kundendienst / Hotline Florian Plessner, Telefon 08024/3007-38 Beratungsingenieure in Ihrer Region Niedersachsen - Hamburg - Bremen - Schleswig-Holstein Dipl.-Ing. Kristian Schnelle, Hamelner Strasse 74, 37619 BODENWERDER, Tel.
  • Seite 51 Anhang ® ALMEMO 2290-8...
  • Seite 52 Anhang ® ALMEMO 2290-8...
