6.8 Signalkabel

• Verwenden Sie für den externen EIN/AUS-Schalter, die Digi-
taleingänge, das Sollwertsignal und die Sensorsignale abge-
schirmte Kabel mit einem Querschnitt von mindestens 0.5
2 2
mm bis maximal 1,5 mm .
• Schließen Sie den Kabelschirm an beiden Enden an Masse
an. Der Schirm muss so dicht wie möglich an den Anschluss-
klemmen liegen. Siehe Abb. 15.

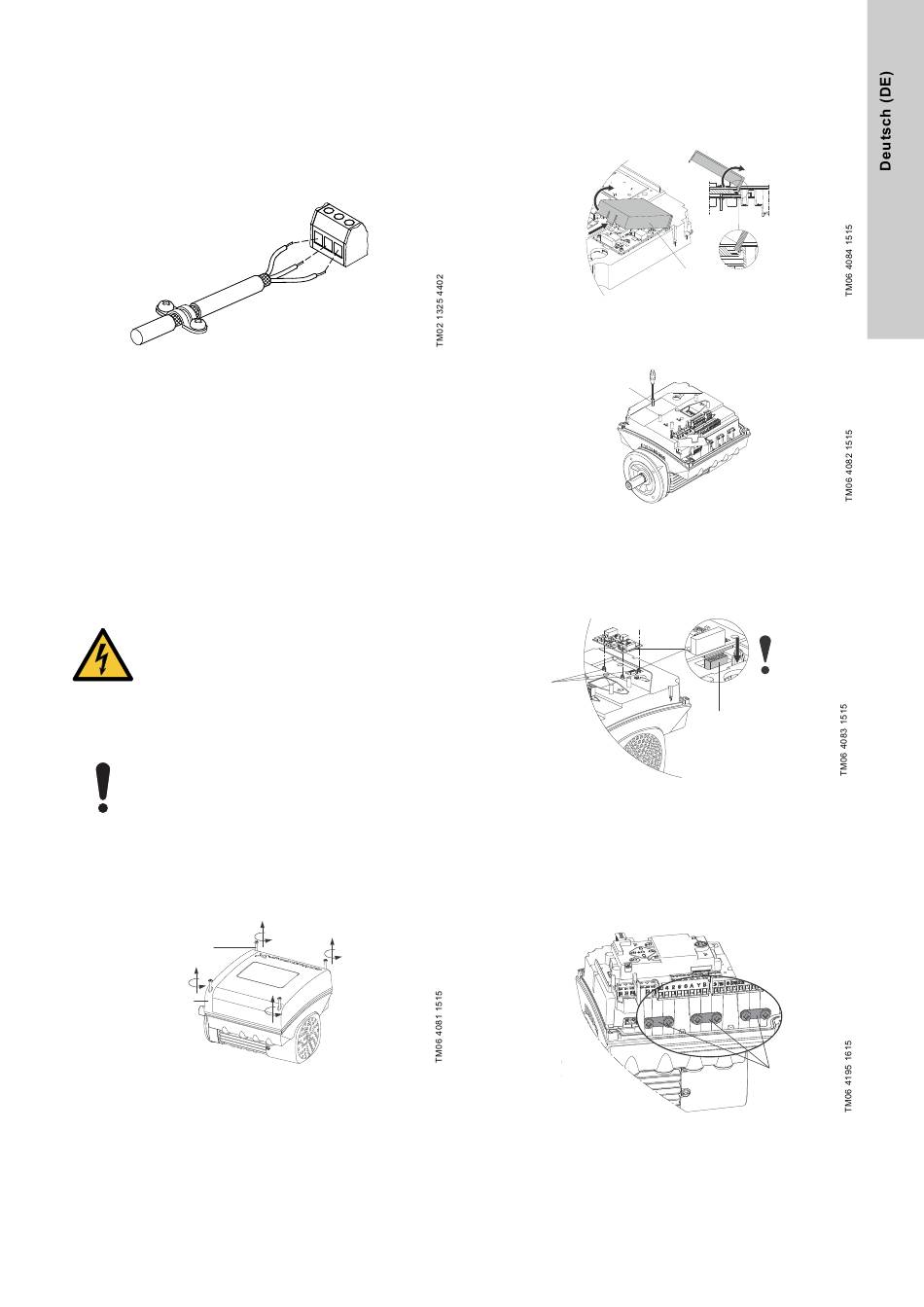

Abb. 15 Abisoliertes Kabel mit Kabelschirm und Leiteran-
schluss
• Ziehen Sie die Schrauben der Masseverbindung immer fest
an, unabhängig davon, ob ein Kabel montiert ist oder nicht.
• Die Leitungen im Klemmenkasten müssen so kurz wie möglich
sein.
7. Optionale Buskommunikation über
CIM-Module von Grundfos
7.1 Installieren eines
Kommunikationsschnittstellenmoduls
GEFAHR
Stromschlag
- Tod oder ernsthafte Personenschäden
- Schalten Sie die Stromversorgung zum Motor und
zu den Melderelais ab. Warten Sie mindestens fünf
Minuten lang, bevor Sie mit Arbeiten am Motor
beginnen. Stellen Sie sicher, dass die Stromversor-
gung nicht versehentlich wieder eingeschaltet wer-
den kann.
Verwenden Sie beim Umgang mit elektronischen
Bauteilen immer einen antistatischen Servicesatz.
Dadurch wird verhindert, dass die Komponenten
durch statische Entladung beschädigt werden.
Ist kein entsprechender Schutz vorhanden, legen Sie
die Bauteile auf einem antistatischen Tuch ab.
f
Abb. 16 Antistatischer Sevicesatz
1. Lösen Sie die vier Schrauben (Abb.
nen Sie den Klemmenkastendeckel (Abb.
A
B
Abb. 17 Abnehmen des Klemmenkastendeckels
17 , Pos. A) und entfer-
17 , Pos. B).
2. Entfernen Sie den CIM-Deckel (Abb. 18, A), indem Sie die
Sicherungszunge (Abb. 18, B) zusammendrücken und den
Deckel am Ende (Abb. 18, C) anheben. Heben Sie anschlie-
ßend den Deckel aus den Befestigungshaken (Abb. 18, D)
heraus.
C
B
Abb. 18 Entfernen des CIM-Deckels
3. Entfernen Sie die Sicherungsschraube (Abb. 19, A).
A
Abb. 19 Entfernen der Sicherungsschraube
4. Montieren Sie das CIM-Modul, indem Sie es an den drei
Kunststoffhalterungen (Abb. 20, A) und dem Anschlussstecker
(Abb. 20, B) ausrichten. Drücken Sie das Modul mit den Fin-
gern in die vorgesehene Position.
A
Abb. 20 Einsetzen des CIM-Moduls
5. Setzen Sie die Sicherungsschraube (Abb. 19, A) ein und zie-
hen Sie sie mit 1.3 Nm fest.
6. Nehmen Sie die elektrischen Anschlüsse für das CIM-Modul
vor. Befolgen Sie dazu die dem Modul beiliegende Anleitung.
7. Schließen Sie die Kabelschirme der Buskabel an Masse an.
Verwenden Sie dazu eine der Erdungsklemmen (Abb. 21, A).
Abb. 21 Anschließen der Kabelschirme an Masse
D
A
B
A
