Funktion - Grundfos Hydro Multi-E Montage- Und Betriebsanleitung

OC
DI
+24 V*
+24 V* +24 V*/5 V*
+24 V*
OC
+24 V* GND
+24 V* +24 V* +24 V*/5 V*
+ +
+24 V* +24 V* +24 V*/5 V*
* Wird eine externe Stromquelle verwendet, ist der Anschluss
an Masse zwingend erforderlich.

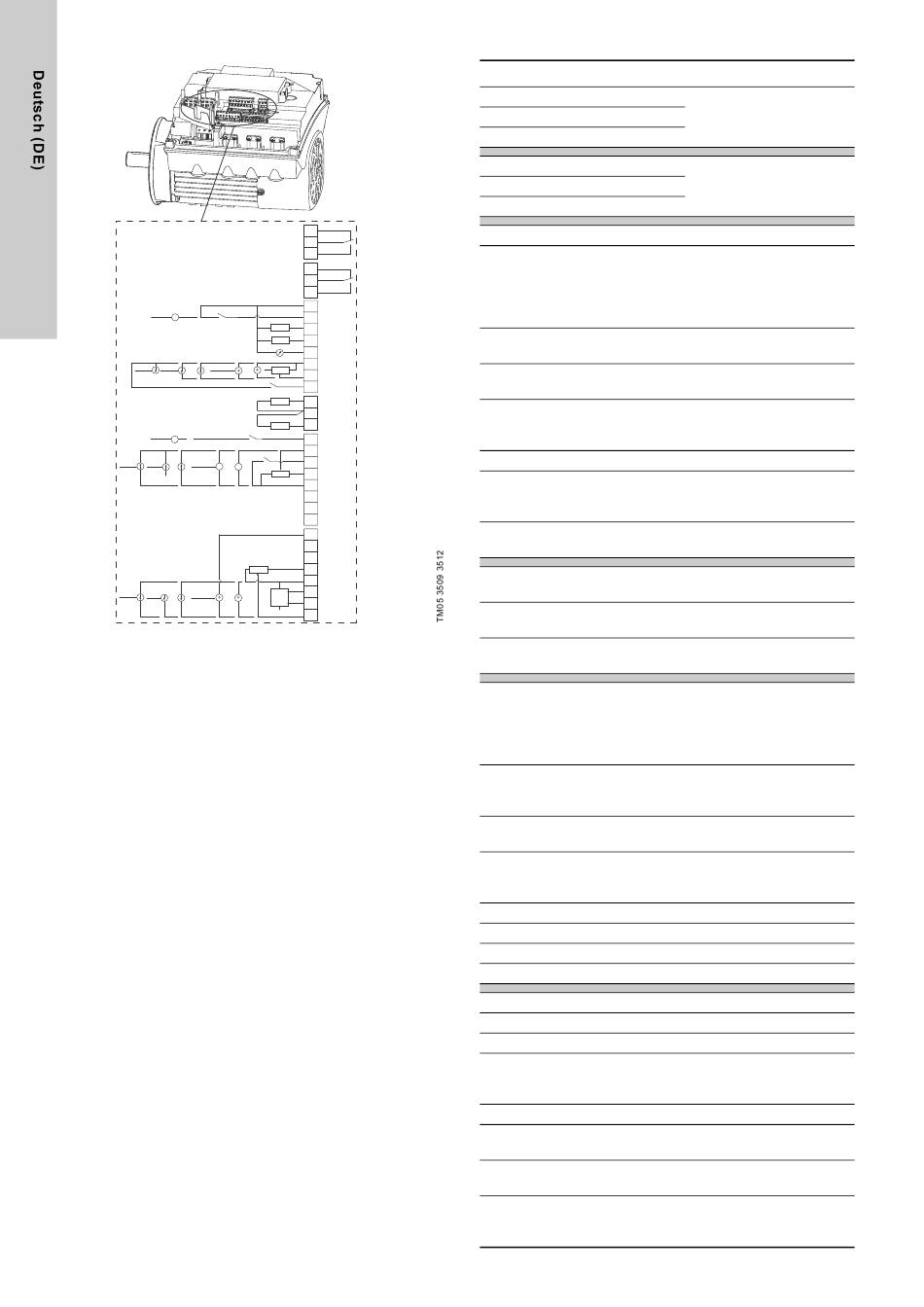

Abb. 13 Anschlussklemmen, Pumpen CRE, CRIE und CRNE
10
NC
C1
NO
NC
C2
NO
18
GND
11 DI4/OC2
19 Pt100/1000
17 Pt100/1000
12 AO
GND
9
+5 V*
14
AI3
1
DI2
21 LiqTec
20 GND
22 LiqTec
DI
10 DI3/OC1
4
AI1
2 DI1
5
+5 V
6 GND
A GENIbus A
Y GENIbus Y
B GENIbus B
3
GND
15 +24 V
8
+24 V
26
+5 V
23
GND
25
GDS TX
24 GDS RX
+5 V*
7
AI2
Klemme Bezeichnung
NC Öffner
C1 Gemeinsamer Leiter
NO Schließer
NC Öffner
C2 Gemeinsamer Leiter
NO Schließer
18 GND
11 DI4/OC2
19 Pt100/1000-Eingang 2
17 Pt100/1000-Eingang 1
12 AO
9 GND
14 AI3
1 DI2
LiqTec-Sensorein-
21
gang 1
20 GND
LiqTec-Sensorein-
22
gang 2.
10 DI3/OC1
4 AI1
2 DI1
5 +5 V
6 GND
A GENIbus, A
Y GENIbus, Y
B GENIbus, B
3 GND
15 +24 V
8 +24 V
26 +5 V
23 GND
25 GDS TX
24 GDS RX
7 AI2

Funktion

Melderelais 1
(LIVE oder PELV)
Melderelais 2
(nur PELV)
Masse
Digitaleingang/-ausgang,
konfigurierbar
Offener Kollektor: max. 24
V ohmsche oder induktive
Last
Eingang für
Pt100/1000-Fühler
Eingang für
Pt100/1000-Fühler
Analogausgang:
0-20 mA / 4-20 mA
0-10 V
Masse
Analogeingang:
0-20 mA / 4-20 mA
0-10 V
Frei konfigurierbarer Digi-
taleingang
Eingang für LiqTec-Sensor
(weißer Leiter)
Masse (brauner und
schwarzer Leiter)
Eingang für LiqTec-Sensor
(blauer Leiter)
Digitaleingang/-ausgang,
konfigurierbar
Offener Kollektor: max. 24
V ohmsche oder induktive
Last
Analogeingang:
0-20 mA / 4-20 mA
0.5-3.5 V / 0-5 V / 0-10 V
Frei konfigurierbarer Digi-
taleingang
Spannungsversorgung für
das Potentiometer und den
Sensor
Masse
GENIbus, A (+)
GENIbus, Masse
GENIbus, B (-)
Masse
Spannungsversorgung
Spannungsversorgung
Spannungsversorgung für
das Potentiometer und den
Sensor
Masse
Ausgang für den Grundfos
Digital Sensor
Eingang für den Grundfos
Digital Sensor
Analogeingang:
0-20 mA / 4-20 mA
0.5-3.5 V / 0-5 V / 0-10 V
