15. Schutzeinrichtungen

Es ist wichtig, dass jede Schutzeinrichtung, z. B. der Trockenlauf-
schutz oder die externe EIN/AUS-Funktion, die über einen Digi-
taleingang erkannt wird, an alle Pumpen mit druckseitigem Duck-
sensor angeschlossen und konfiguriert wird.
Wird ein zusätzlicher Sensor verwendet, z. B. für die Funktion
"Grenzwert überschritten" oder Sollwertbeeinflussung, muss die-
ser Sensor ebenfalls an alle Pumpen mit Drucksensor ange-
schlossen werden. Alternativ können Sie pro Pumpe mit Druck-
sensor einen zusätzlichen Sensor installieren.

15.1 Trockenlaufschutz

Die Hydro Multi-E muss vor einem Trockenlauf
geschützt werden.
Mögliche Arten des Trockenlaufschutzes:
ein Druckschalter oder Eingangsdrucksensor, der werkseitig
an das Saugsammelrohr montiert wurde. Siehe Abschnitt
15.1.1 Druckschalter
und
15.1.3
ein im Wasserbehälter installierter Niveauschalter (optional).
Siehe Abschnitt
15.1.2

Niveauschalter.

15.1.1 Druckschalter
Die Hydro Multi-E kann mit einem einstellbaren Druckschalter als
Trockenlaufschutz ausgestattet werden. Der Druckschalter ist an
die gemeinsame Zulaufleitung montiert.
Ist der Eingangsdruck geringer als der untere Schalt-
punkt, kann die Anlage nicht anlaufen.
Wurde die Anlage während des Betriebs aufgrund
eines zu niedrigen Eingangsdrucks vom Druckschal-
ter gestoppt, muss der Eingangsdruck für einen Neu-
start der Anlage auf einen Wert steigen, der größer
ist als die Einstellung des oberen Schaltpunkts.
Falls erforderlich, passen Sie den unteren Schaltpunkt an, indem
Sie Schraube A drehen. Stellen Sie den oberen Schaltpunkt auf
einen Wert oberhalb des unteren Schaltpunkts ein, indem Sie
Schraube B drehen. Siehe Abb. 57.
Stellen Sie den unteren Schaltpunkt nicht auf einen
Wert ein, der niedriger ist als der Mindesteingangs-
druck. Siehe Abschnitt
A

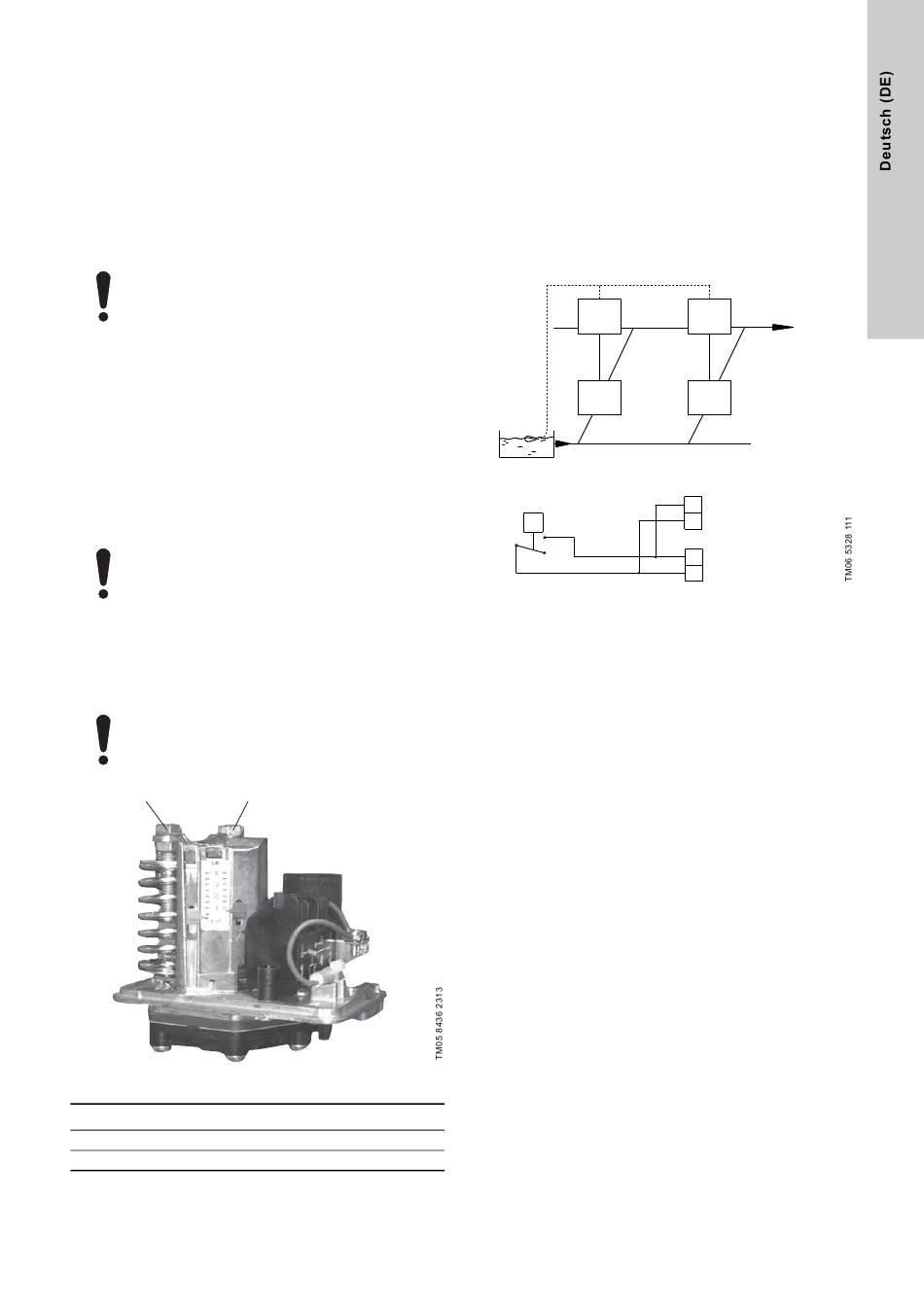

Abb. 57 Einstellung der Schaltpunkte
Pos.
Beschreibung
A
Schaltpunkt Niederdruck
B
Schaltpunkt Hochdruck

Zulaufdrucksensor.

27.5
Mindesteingangsdruck.
B
15.1.2 Niveauschalter
Ist kein Eingangsdruck vorhanden, kann die Anlage optional mit
einem Niveauschalter ausgerüstet werden, entweder werkseitig
oder nach der Lieferung. Der Niveauschalter kann z. B. den Was-
serstand in einem Behälter, der mit der gemeinsamen Sauglei-
tung verbunden ist, überwachen und muss in allen Pumpen an
Klemme 3 und 10 angeschlossen werden. Siehe Abschnitt
tionsmodul "Advanced" (FM
300).
Des Weiteren muss der Digitaleingang mit Grundfos GO Remote
konfiguriert werden, damit ein Trockenlauf erkannt wird.
Wurde sie wegen Trockenlauf abgeschaltet, läuft die Anlage
automatisch wieder an. Dies kann über Grundfos GO Remote auf
einen manuellen Neustart geändert werden.
Pumpe
1
L S
Abb. 58 An jede Pumpe angeschlossener Niveauschalter
15.1.3 Zulaufdrucksensor
Die Hydro Multi-E-Anlage kann mit einem oder zwei Eingangs-
drucksensoren ausgestattet werden, entweder ab Werk oder
nach Auslieferung. Der Sensor kann den Druck im Saugsammel-
rohr überwachen und muss an einen der Analogeingänge ange-
schlossen sein. Siehe Abschnitt
300).
Der Analogeingang muss mit Grundfos GO Remote konfiguriert
werden. Konfigurieren Sie eine der Grenzwertüberschreitungs-
funktionen, um Trockenlauf zu erkennen.
Ab Werk ist die Anlage so eingestellt, dass sie automatisch star-
tet, wenn sie aufgrund eines Trockenlaufs abgeschaltet wurde.
Dies kann über Grundfos GO Remote auf einen manuellen Neu-
start geändert werden.
Funk-
Pumpe
2
3: Masse (Rahmen)
3
10: Digital input
10
3: Masse (Rahmen)
3
10: Digital input
10
Funktionsmodul "Advanced" (FM
33
