7.5 Signalkabel

• Für den externen EIN/AUS-Schalter, den Digitaleingang, das
Sollwertsignal und die Sensorsignale sind abgeschirmte Kabel
mit einem Querschnitt von mindestens 0,5 mm
2
1,5 mm zu verwenden.
• Der Kabelschirm ist an beiden Enden großflächig an Masse
anzuschließen. Dabei ist auf eine gute Masseverbindung zu
achten. Der Schirm ist so dicht wie möglich an den Anschluss-
klemmen aufzulegen. Siehe Abb. 10.

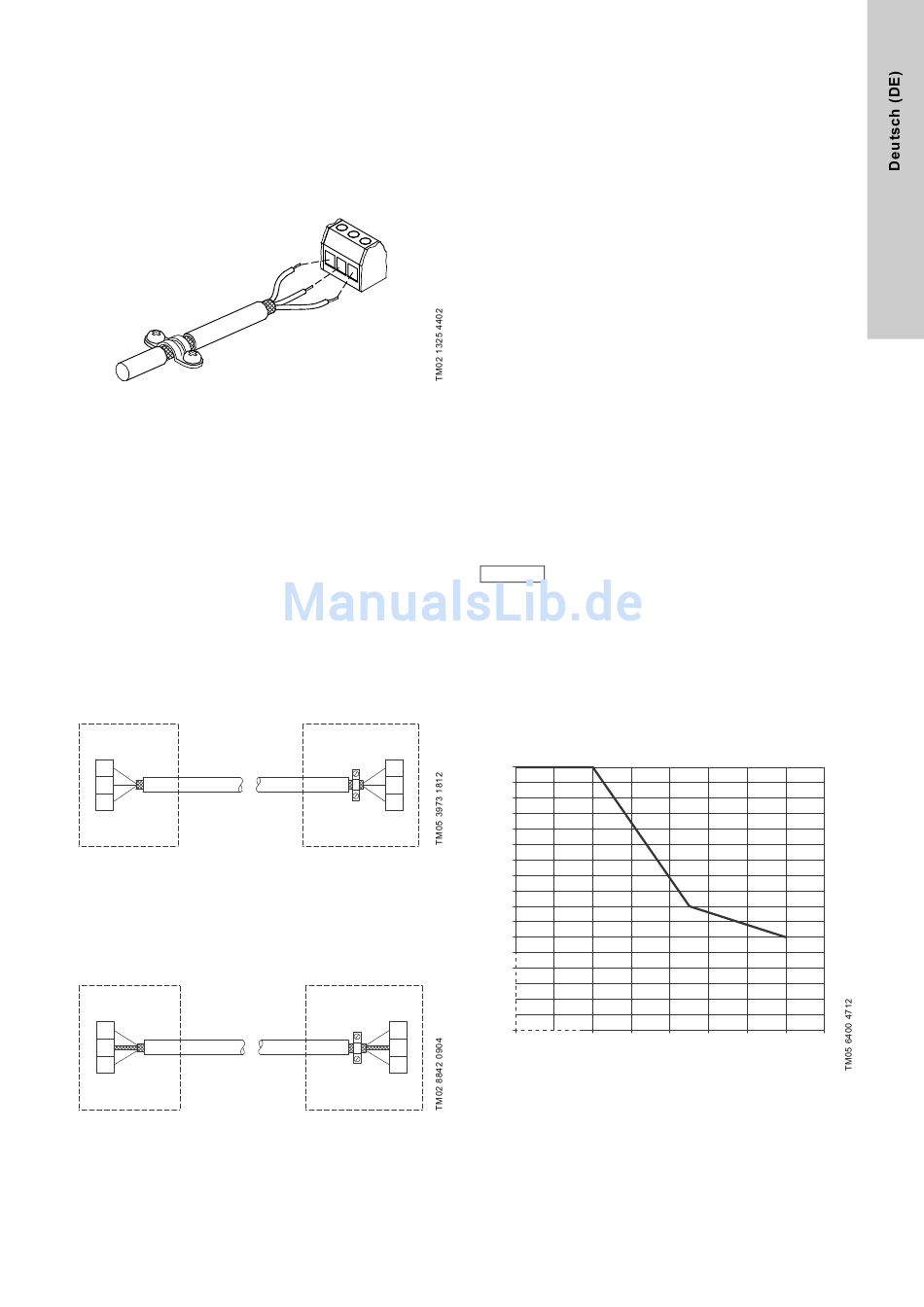

Abb. 10 Abisoliertes Kabel mit Abschirmung und Leiteran-
schluss
• Die Schrauben der Masseverbindung sind immer fest anzu-
ziehen, unabhängig davon ob ein Kabel montiert ist oder nicht.
• Die Leitungen im Klemmenkasten sind so kurz wie möglich zu
verlegen.

7.6 Bus-Anschlusskabel

7.6.1 Neuinstallation
Für die Busanbindung ist ein abgeschirmtes 3-adriges Kabel mit
einem Querschnitt von mindestens 0,5 mm
2
1,5 mm zu verwenden.
• Wird der Motor an ein Gerät angeschlossen, bei dem die
Kabelschelle wie bei dem Motor ausgeführt ist, ist der Schirm
an dieser Kabelschelle aufzulegen.
• Verfügt das Gerät wie in Abb.
an diesem Ende der Schirm nicht aufgelegt.
A
1
2
Y
3
B
Abb. 11 Anschluss mit abgeschirmtem 3-adrigem Kabel
7.6.2 Austausch eines vorhandenen Motors
• Wurde in der bestehenden Installation ein abgeschirmtes
2-adriges Kabel verwendet, ist dieses wie in Abb.
anzuschließen.
A
1
Y
2
B
Abb. 12 Anschluss mit abgeschirmtem 2-adrigem Kabel
• Wurde in der bestehenden Installation ein abgeschirmtes
3-adriges Kabel verwendet, sind die Anschlusshinweise im
Abschnitt
7.6.1 Neuinstallation
2
bis maximal
2
und maximal
11 über keine Kabelschelle, wird
Motor
A
1
2
Y
3
B
12 gezeigt
Motor
A
1
Y
2
B
zu befolgen.

8. Betriebsbedingungen

8.1 Maximale Anzahl an Schaltspielen

Bei direktem Netzanschluss darf die Pumpe nicht häufiger als
viermal pro Stunde netzseitig ein- und ausgeschaltet werden.
Wird die Pumpe direkt über die Stromversorgung eingeschaltet,
läuft sie mit einer Verzögerung von ca. 5 Sekunden an.
Muss die Pumpe häufiger pro Stunde ein- und ausgeschaltet wer-
den, ist zum Ein- und Ausschalten der Pumpe der Eingang für
extern EIN/AUS zu verwenden.
Wird die Pumpe über einen externen EIN/AUS-Schalter ein- oder
ausgeschaltet, läuft sie sofort an.

8.2 Umgebungstemperatur

8.2.1 Lager- und Transporttemperatur
Minimal -30 °C.
Maximal +60 °C.
8.2.2 Zulässige Umgebungstemperatur während des Betriebs
Minimal -20 °C.
Maximal +50 °C.
Bei 50 °C kann der Motor mit der Bemessungsleistung (P2)
betrieben werden. Ein Dauerbetrieb bei höheren Temperaturen
führt zu einer Herabsetzung der erwarteten Lebensdauer. Soll der
Motor bei Umgebungstemperaturen zwischen 50 °C und 60 °C
betrieben werden, ist ein Motor mit höherer Motorleistung zu
wählen. Für weitergehende Informationen wenden Sie sich bitte
an Grundfos.
8.3 Aufstellungshöhe
Die Pumpe darf nicht höher als 2000 m über NN
Achtung
installiert werden.
Die Aufstellungshöhe ist die Höhe über NN am Aufstellungsort.
• Motoren, die bis 1000 m über NN installiert werden, können
mit 100 % belastet werden.
• Wird die Pumpe oberhalb von 1000 m über NN installiert, darf
der Motor wegen der geringeren Dichte der Luft und der damit
verbundenen geringeren Kühlleistung nicht mit voller Leistung
betrieben werden. Siehe Abb. 13.
P2
P2
[%] [%]
1
0.99
0.98
0.97
0.96
0.95
0.94
0.93
0.92
0.91
0.90
0.89
0.88
0
0 1000 1200 1400 1600 1800 2000 2200
Abb. 13 Absinken der Motorausgangsleistung (P2) in Abhän-
gigkeit der Umgebungstemperatur und Aufstellungs-
höhe über NN
Aufstellungshöhe [m] [m]
