13.7 Externe Sollwertfunktion

Sie können den Sollwert mit einem externen Signal beeinflussen,
und zwar über
• einen der Analogeingänge
• einen der Pt100/1000-Eingänge, wenn ein erweitertes Funkti-
onsmodul (FM 300) vorhanden ist.
Bevor die Funktion aktiviert werden kann, muss einer
der Analogeingänge oder der Pt100/1000-Eingänge
auf " Externe Sollwertfunktion" eingestellt werden.
Siehe die Abschnitte
13.2 Pt100/1000-Eingänge.
Beispiel mit Konstantdruck und linearer Verschiebung
Aktueller Sollwert: aktuelles Eingangssignal x (Sollwert - Sensor-
min) + Sensormin
Bei einer unteren Grenze des Sensormessbereichs von 0 bar,
einem Sollwert von 2 bar und einem externen Sollwert von 60 %
ergibt sich ein aktueller Sollwert von 0.60 x (2 - 0) + 0 = 1.2 bar.
Siehe Abb. 50.
[bar]
Sensormax
Sollwert
2 100
Aktueller
1.2
Sollwert
Sensormin
0 0
0
0.5
0
0
0
4
-50

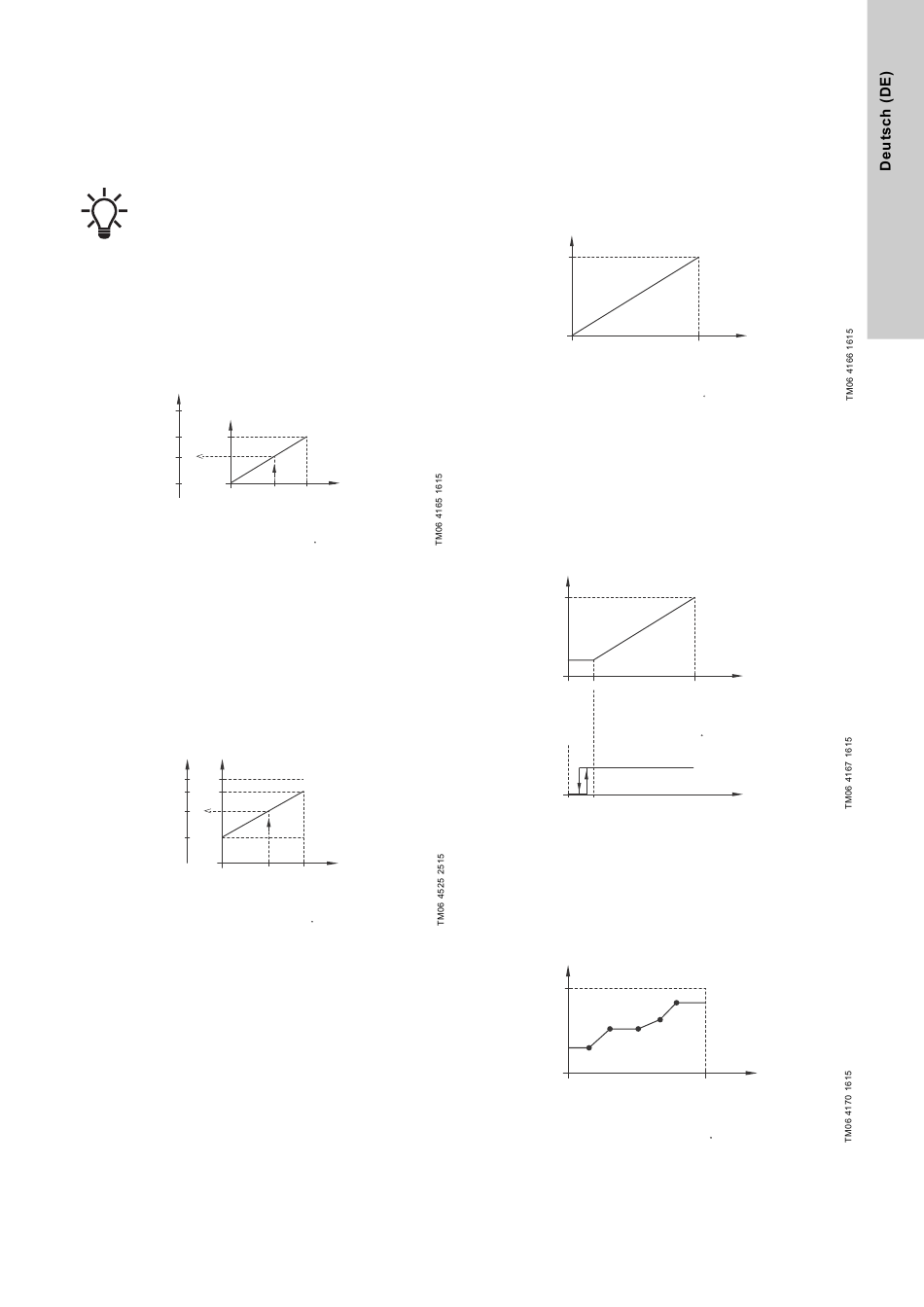

Abb. 50 Beispiel für die Sollwertverschiebung bei Sensorrück-
meldung
Beispiel mit Konstantkennlinie und linearer Verschiebung
Aktueller Sollwert: aktuelles Eingangssignal x (Sollwert - benut-
zerdefinierte minimale Drehzahl) + benutzerdefinierte minimale
Drehzahl.
Bei einer benutzerdefinierten minimalen Drehzahl von 25 %,
einem Sollwert von 85 % und einem externen Sollwert von 60 %
ergibt sich ein aktueller Sollwert von 0.60 x (85 - 25) + 25 = 61 %.
Siehe Abb. 51.
Drehzahl [%]
100
Sollwert
85
Aktueller Soll-
61
wert
Benutzerdefi-
25
nierte minimale
0
Drehzahl
Aktuel-
0
0.5
les Ein-
0
0
gangs-
0
4 signal
-50
Abb. 51 Beispiel für die Sollwertverschiebung bei Konstant-
kennlinie
13.1 Analogeingänge und
Aktuel- Externes Soll-
100 %
3.5 V
les Ein- wertsignal
5 V
10 V
gangs-
20 mA
signal
20 mA
204 C
Fest vorgege-
bene maximale
Drehzahl
Externes
100 %
3.5 V
Sollwertsig-
5 V
10 V
nal
20 mA
20 mA
204 C
13.7.1 Funktionen zur "Sollwertverschiebung"
Die folgenden Sollwertverschiebungsfunktionen können ausge-
wählt werden:
• "Nicht aktiviert".
Wurde " Nicht aktiviert" ausgewählt, erfolgt keine Sollwertver-
schiebung durch irgendeine externe Funktion.
• "Lineare Funktion".
Die Sollwertverschiebung erfolgt linear im Bereich von 0 bis
100 %. Siehe Abb. 52.
Sollwertverschiebung [%]
100
0
0
0.5
0
0
0
4
-50
Abb. 52 Lineare Funktion
• "Lineare Funktion mit Stopp"
Liegt das Eingangssignal im Bereich zwischen 20 und 100 %,
wird der Sollwert linear verschoben.
Liegt das Eingangssignal unter 10 %, wechselt die Pumpe in
die Betriebsart " Stopp".
Steigt das Eingangssignal über 15 %, wechselt der Motor wie-
der in die Betriebsart " Normal". Siehe Abb. 53.
Sollwertverschiebung [%]
100
0
0 20
0.5
0
0
0
4
-50
Normal
Stopp
Abb. 53 Lineare Funktion mit Stopp
• "Tabelle Sollwertverschieb.".
Der Sollwert wird gemäß einer Kennlinie verschoben, die aus
zwei bis acht Punkten besteht. Die einzelnen Punkte sind
durch eine gerade Linie verbunden. Vor dem ersten und nach
dem letzten Punkt verläuft die Linie horizontal.
Sollwertverschiebung [%]
100
0
0
0.5
0
0
0
4
-50
Abb. 54 " Tabelle Sollwertverschieb." (Beispiel mit fünf Punk-
ten)
Werkseinstellung
Siehe Abschnitt 29. Werkseinstellungen.
Externes Ein-
100 %
3.5 V
gangssignal
5 V
10 V
20 mA
20 mA
204 C
Externes Ein-
100 %
3.5 V
gangssignal
5 V
10 V
20 mA
20 mA
204 C
Externes Ein-
100 %
3.5 V gangssignal
5 V
10 V
20 mA
20 mA
204 C
