13. Beschreibung der Funktionen für Pumpen
13.1 Analogeingänge
Je nachdem, welches Funktionsmodul in der Pumpe eingebaut
ist, sind folgende Eingänge verfügbar:
Funktion (Klemme)
Analogeingang 1 einrichten (4)
Analogeingang 2 einrichten (7)
Analogeingang 3 einrichten (14)
* Siehe Abschnitt 8. Informationen zum eingebauten Funktions-
modul.
Soll ein Analogeingang anderweitig genutzt werden, können die
Einstellungen auch manuell vorgenommen werden.
Wenn Sie die Einstellungen manuell über Grundfos GO vorneh-
men, müssen Sie dazu das Menü für die Analogeingänge im "
Einstellung "-Menü öffnen.
Funktion
Den Analogeingängen können die folgenden Funktionen zuge-
ordnet werden:
• "Nicht aktiviert"
• "Rückmeldesensor"
Der Sensor wird für die ausgewählte Regelungsart verwendet.
• "Ext. Sollwertvers."
Siehe Abschnitt 13.7 Externe
• "Andere Funktion".
Messparameter
Wählen Sie einen der folgenden Parameter aus, d. h. den Para-
meter in der Anlage, der von dem an diesen Analogeingang
angeschlossenen Sensor gemessen werden soll. Siehe Abb. 45.
5
1 DPT 3 13
PT PT TT
2 4
DPT DPT
9
LT

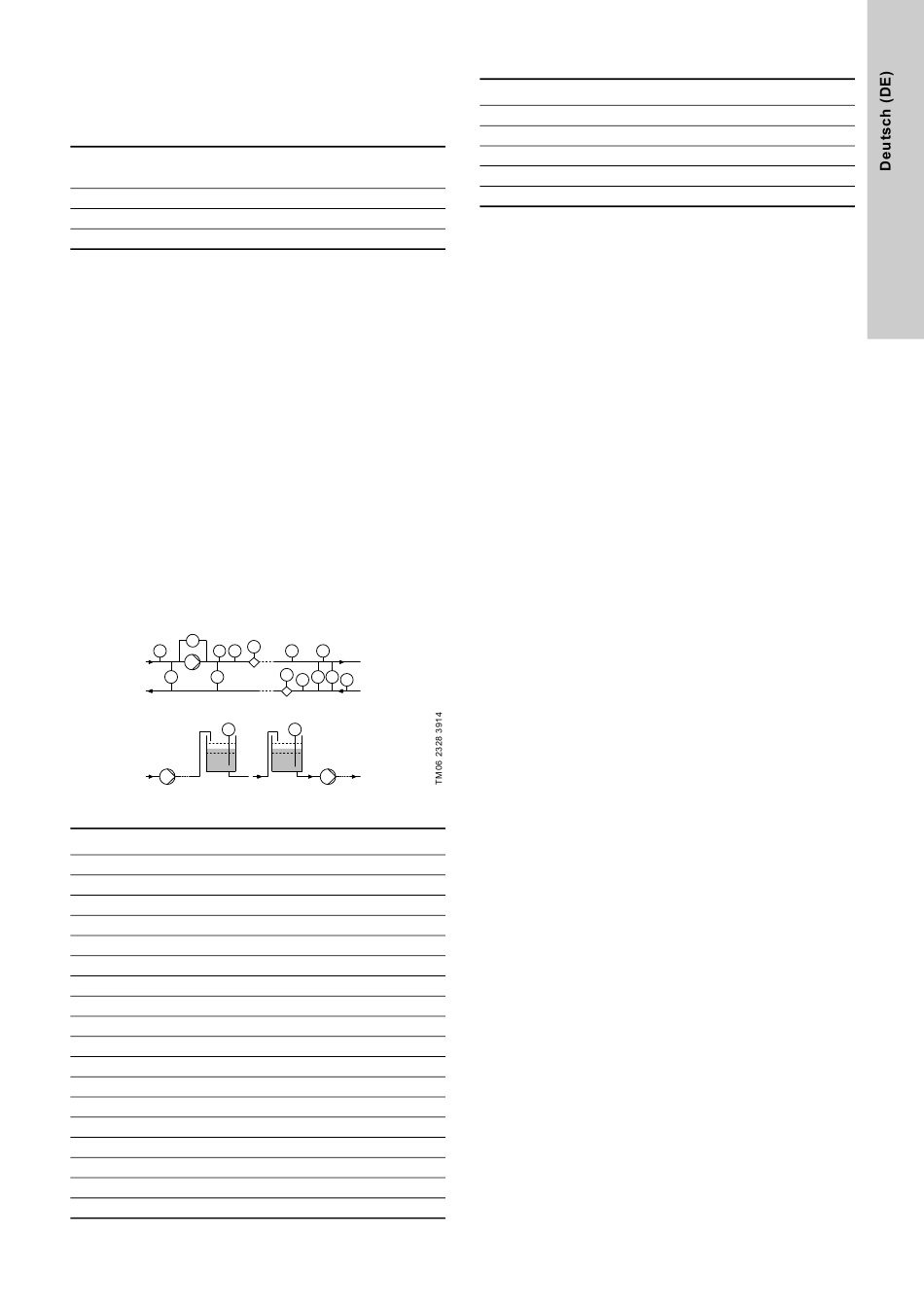

Abb. 45 Übersicht über die Anordnung der Sensoren
Sensorfunktion/Messparameter
"Zulaufdruck"
"DiffDruck, Zulauf"
"Druck, Abgang"
"DifDruck Abgang"
"DiffDruck Pumpe"
"Externer Druck 1"
"Externer Druck 2"
"Ext. Diff.-Druck"
"Füllst. Speicherb."
"Füllst. Speisebeh"
"Pumpenförderstr."
"Ext. Volumenstr."
"Medientemp."
"Temperatur 1"
"Temperatur 2"
"Ext. Temp.-Diff."
"Umgebungstemp."
"Anderer Param."
FM 300*
(Erweitert)
●
●
●
Sollwertfunktion.
11
6 14
Q
PT TT
12
8 16 15
7
Q
DPT DTT
PT TT
10
LT
Pos.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
nicht abgebildet
nicht abgebildet
Maßeinheit
Parameter Mögliche Einheiten
Druck bar, m, kPa, psi, ft
Füllstand m, ft, in
Pumpenförderstrom
m³/h, l/s, yd³/h, gpm
Medientemperatur
°C, °F
Anderer Parameter %

Signalart

In Abhängigkeit des verwendeten Sensors ist eine der folgenden
Signalarten zu wählen:
• "0,5-3,5 V"
• "0-5 V"
• "0-10 V"
• "0-20 mA"
• "4-20 mA."
Sensorbereich, unterer Wert
Geben Sie den unteren Grenzwert für den angeschlossenen Sen-
sor ein.
Sensorbereich, oberer Wert
Geben Sie den oberen Grenzwert für den angeschlossenen Sen-
sor ein.
Werkseinstellung
Siehe Abschnitt 29. Werkseinstellungen.
