3. Produktlieferung

3.1 Transportieren des Produkts

Je nach Größe wird die Druckerhöhungsanlage in einem Holz-
korb, einer geschlossenen Holzkiste auf einer Palette oder in
einer Kartonverpackung geliefert, die für den Transport mit
Gabelstaplern oder ähnlichen Flurförderfahrzeugen geeignet ist.
3.2 Prüfen des Produkts
Überprüfen Sie Folgendes, bevor Sie das Produkt installieren:
• Die Druckerhöhungsanlage entspricht den Bestellangaben.
• Alle sichtbaren Bauteile sind frei von Beschädigungen.

3.3 Lieferumfang

Folgendes ist im Lieferumfang enthalten:
• 1 Hydro Multi-E-Anlage
• Montage- und Betriebsanleitung für Hydro Multi-E
• Kurzanleitung für Hydro Multi-E
• Montage- und Betriebsanleitung für CRE-, CRIE-, CRNE-,
SPKE-, MTRE- und CME-Pumpen

3.4 Handhabung und Anheben des Produkts

GEFAHR
Schwebende Last
Tod oder ernsthafte Personenschäden
- Verwenden Sie zum Anheben der Druckerhö-
hungsanlage nicht die Augenschrauben der Moto-
ren.
- Heben Sie die Druckerhöhungsanlage nicht an
den Sammelrohren an.
- Stellen Sie sich nicht auf die Sammelrohre.
WARNUNG
Quetschung der Füße
Tod oder ernsthafte Personenschäden
- Verwenden Sie die mitgelieferten Holzbalken, um
das System beim Anbringen von Maschinenschu-
hen zu stützen.
WARNUNG
Schwebende Last
Tod oder ernsthafte Personenschäden
- Verwenden Sie bei der Montage des jnens Sicher-
heitsausrüstung.
- Beschränken Sie den Zugang zum Bereich.
- Installationsarbeiten dürfen nur von geschultem
Personal ausgeführt werden.
VORSICHT
Schwebende Last
Leichte oder mittelschwere Personenschäden
- Verwenden Sie zum Aufstellen der Anlage eine
geeignete Hebevorrichtung.
Beim Anheben muss sich der Hebepunkt immer über
dem Schwerpunkt des Produkts befinden, um eine
gute Stabilität zu gewährleisten.
4
Die Hydro Multi-E mit CRE- oder CME-Pumpe mit einem Grund-
rahmen aus gebogenen Stahlplatten ist mit Hebebügeln am
Grundrahmen ausgestattet. Siehe Abb. 5.
Die Hydro Multi-E mit CRE-Pumpe mit einem Grundrahmen mit
C-Profil ist mit Augenschrauben zum Anheben ausgestattet.
Siehe Abb. 6.
• Verwenden Sie eine Hebevorrichtung, die ein senkrechtes
Anheben ermöglicht. Siehe Abb. 3.
• Legen Sie um einen der Pumpenmotoren ein Spannband, um
ein Umkippen der Anlage zu verhindern. Siehe Abb. 3.
Bei Anlagen mit Hebebügeln können Sie diese nach der Installa-
tion vom Grundrahmen entfernen. Siehe Abb. 5.
Stellen Sie sich nicht auf die Sammelrohre.
2

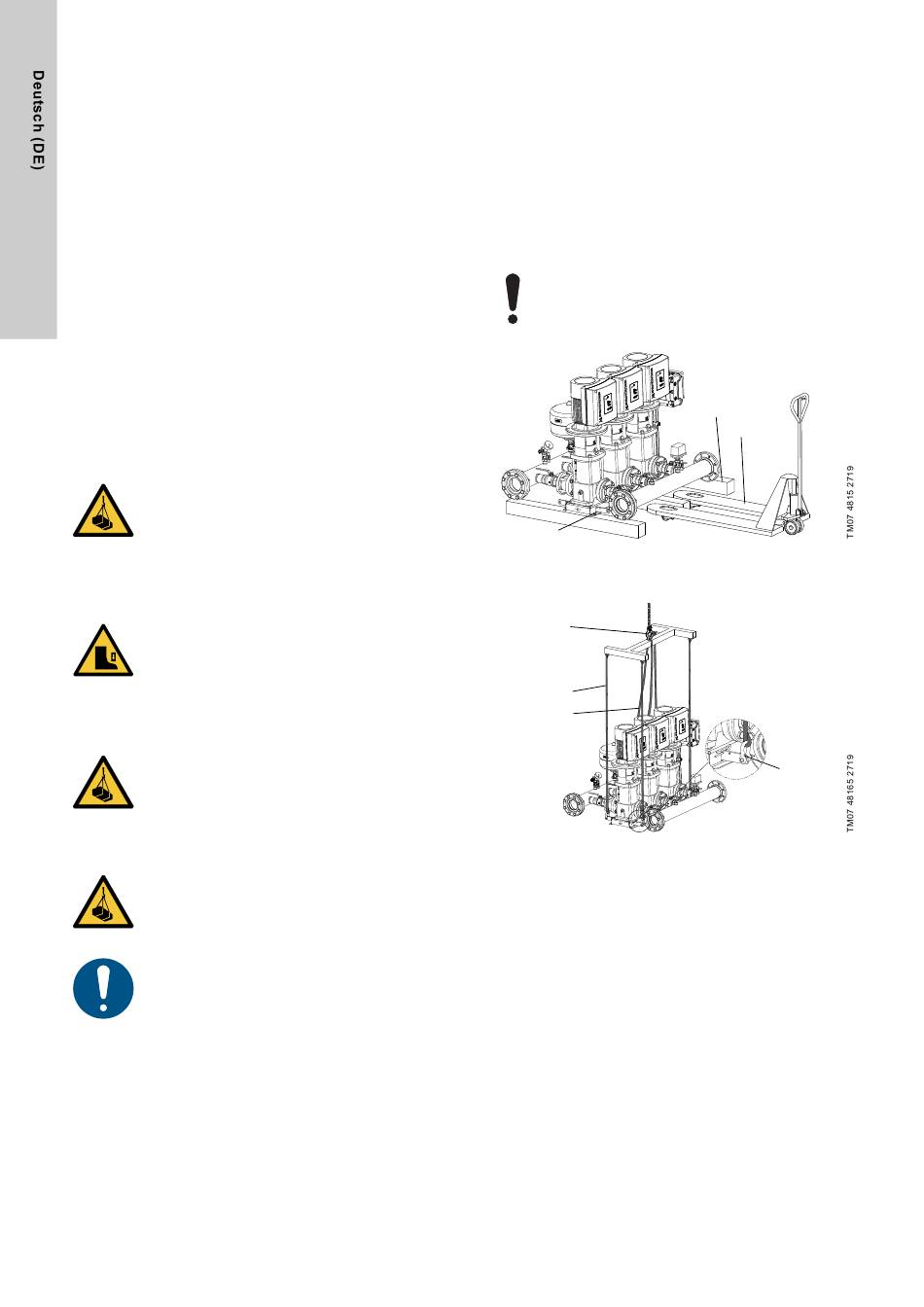

Abb. 2 Richtiges Anheben einer Hydro Multi-E-Anlage mit
einem Gabelstapler
7
4
5
Abb. 3 Hebevorrichtung für vertikales Heben einer Hydro
Multi-E-Anlage mit gebogenem Grundrahmen
1
3
6
