7.5 Signalkabel

• Verwenden Sie für den externen EIN/AUS-Schalter, die Digi-
taleingänge, das Sollwertsignal und die Sensorsignale abge-
schirmte Kabel mit einem Querschnitt von mindestens 0,5
2 2
mm bis maximal 1,5 mm .
• Schließen Sie den Kabelschirm an beiden Enden großflächig
an Masse an. Achten Sie dabei auf eine gute Masseverbin-
dung. Der Schirm muss so dicht wie möglich an den
Anschlussklemmen liegen. Siehe Abb. 21.

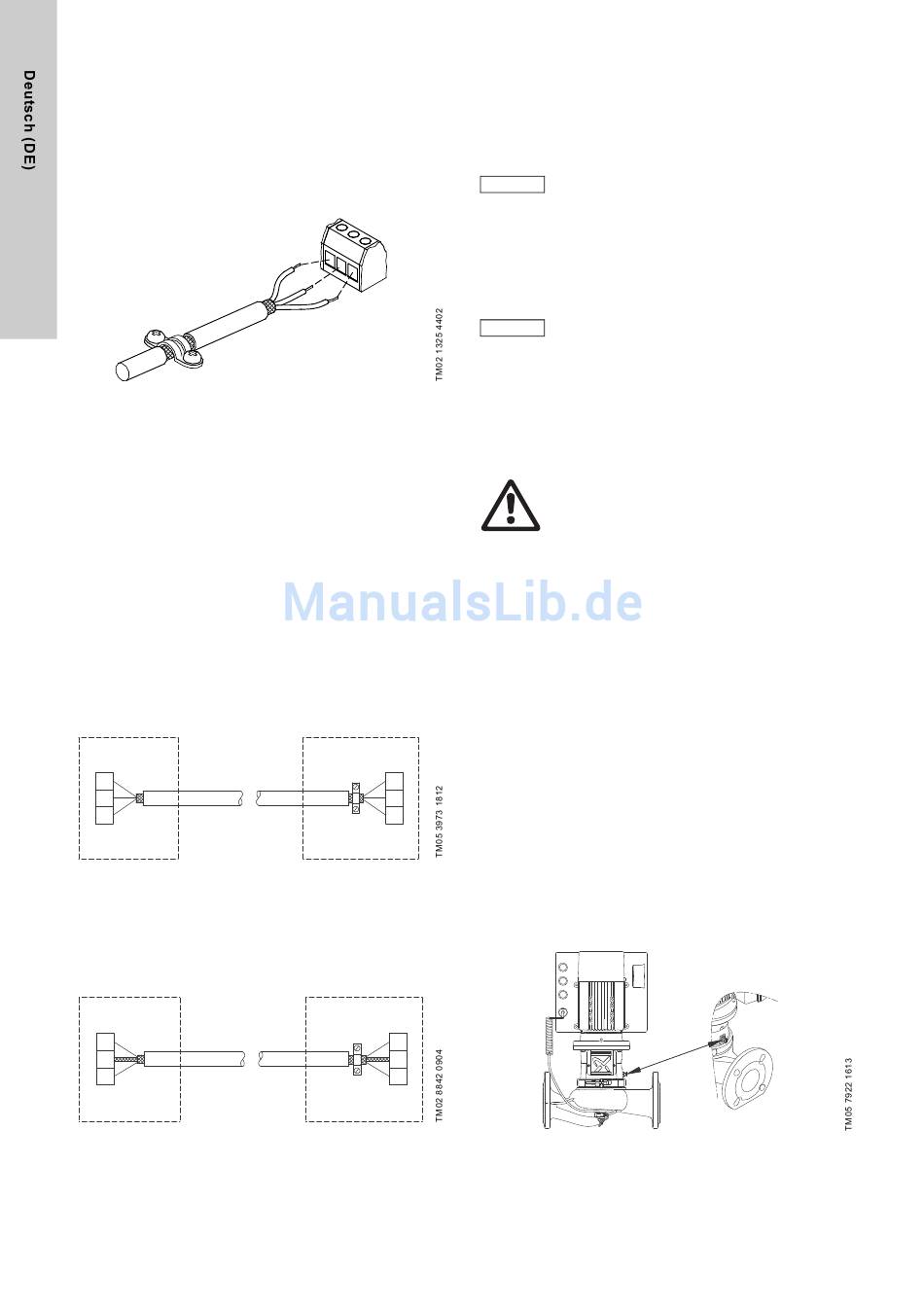

Abb. 21 Abisoliertes Kabel mit Abschirmung und Leiteran-
schluss
• Ziehen Sie die Schrauben der Masseverbindung immer fest
an, unabhängig davon, ob ein Kabel montiert ist oder nicht.
• Die Leitungen im Klemmenkasten müssen so kurz wie möglich
sein.

7.6 Busanschlusskabel

7.6.1 Neue Installationen

Verwenden Sie für die Busverbindung ein abgeschirmtes dreiadri-
ges Kabel mit einem Querschnitt von mindestens 0,5 mm
2
maximal 1,5 mm .
• Wird der Motor an ein Aggregat angeschlossen, bei dem die
Kabelschelle wie beim Motor ausgeführt ist, muss der Schirm
mit dieser Kabelschelle verbunden werden.
• Verfügt das Aggregat wie in Abb.
Kabelschelle, muss der Schirm an diesem Ende nicht verbun-
den werden.
A
1
2
Y
3
B
Abb. 22 Anschluss mit abgeschirmtem dreiadrigen Kabel

7.6.2 Austausch eines vorhandenen Motors

• Wurde in der bestehenden Installation ein abgeschirmtes
zweiadriges Kabel verwendet, schließen Sie es wie in Abb.
gezeigt an.
A
1
Y
2
B
Abb. 23 Anschluss mit abgeschirmtem zweiadrigen Kabel
• Wurde in der bestehenden Installation ein abgeschirmtes drei-
adriges Kabel verwendet, befolgen Sie die Anweisungen in
Abschnitt
7.6.1 Neue Installationen.
14
2
und
22 dargestellt über keine
Motor
A
1
2
Y
3
B
23
Motor
A
1
Y
2
B

8. Inbetriebnahme

8.1 Spülen der Rohrleitungen
Mit der Pumpe dürfen keine Medien gefördert wer-
den, die Feststoffpartikel enthalten. Dazu gehören z.
B. auch Rohrablagerungen und Schweiß- oder Löt-
rückstände. Deshalb müssen die Rohrleitungen vor
Achtung der Inbetriebnahme der Pumpe sorgfältig gereinigt,
gespült und mit sauberem Wasser befüllt werden.
Die Garantie deckt keine Schäden ab, die durch das
Spülen der Rohrleitungen unter Zuhilfenahme der
Pumpe entstehen.
8.2 Auffüllen der Pumpe
Starten Sie die Pumpe erst dann, wenn sie vollstän-
dig befüllt und entlüftet wurde. Um eine ordnungsge-
Achtung
mäße Entlüftung zu gewährleisten, muss die Entlüf-
tungsschraube nach oben zeigen.
Geschlossene oder offene Systeme, bei denen der
Flüssigkeitsstand über der Einlauföffnung der Pumpe liegt
1. Schließen Sie das Absperrventil auf der Druckseite und lösen
Sie die Entlüftungsschraube in der Motorlaterne. Siehe Abb.
24.
Warnung
Es ist darauf zu achten, an welcher Stelle sich die
Entlüftungsschraube befindet, um sicher zu gehen,
dass durch austretende heiße oder kalte Flüssigkeit
keine Personen verletzt oder Betriebsmittel beschä-
digt werden.
2. Öffnen Sie langsam das Absperrventil in der Zulaufleitung, bis
ein kontinuierlicher Flüssigkeitsstrom aus der Entlüftungsöff-
nung austritt.
3. Ziehen Sie die Entlüftungsschraube wieder fest und öffnen
Sie das/die Absperrventil(e) vollständig.
Offene Systeme, in denen der Flüssigkeitsstand unter der
Einlauföffnung der Pumpe liegt
Die Pumpe und die Zulaufleitung müssen vollständig befüllt und
entlüftet werden, bevor die Pumpe in Betrieb genommen wird.
1. Schließen Sie das Absperrventil auf der Druckseite und öffnen
Sie das Absperrventil in der Zulaufleitung.
2. Lösen Sie de Entlüftungsschraube. Siehe Abb. 24.
3. Entfernen Sie den Stopfen von einem der Pumpenflansche, je
nach Einbaulage der Pumpe.
4. Füllen Sie Flüssigkeit durch die Einfüllöffnung ein, bis die
Zulaufleitung und die Pumpe vollständig gefüllt sind.
5. Setzen Sie den Stopfen wieder fest und sicher ein.
6. Ziehen Sie die Entlüftungsschraube fest.
Sie können die Zulaufleitung mit Flüssigkeit befüllen und entlüf-
ten, bevor Sie die Leitung an die Pumpe anschließen. Alternativ
kann auch eine Einfüllvorrichtung vor der Pumpe installiert wer-
den.
Abb. 24 Position der Entlüftungsschraube
