6.4 Elektrischer Anschluss

Der elektrische Anschluss ist in Übereinstimmung mit den örtli-
chen Vorschriften vorzunehmen.
Es ist unbedingt darauf zu achten, dass die auf dem Typenschild
angegebene Spannung und Frequenz mit der vorhandenen Netz-
versorgung übereinstimmen.
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
- Schalten Sie die Stromversorgung ab und warten
Sie mindestens fünf Minuten, bevor Sie
Anschlüsse in den Schalt- oder Klemmenkästen
vornehmen. Stellen Sie sicher, dass die Stromver-
sorgung nicht versehentlich wieder eingeschaltet
werden kann.
- Erden Sie den Motor gemäß den örtlich geltenden
Vorschriften und versehen Sie ihn mit einem
Berührungsschutz.
- Installationsarbeiten dürfen nur von geschultem
Personal ausgeführt werden.
Ein defektes Netzkabel darf nur vom Hersteller, einem von ihm
anerkannten Servicepartner oder von Personen mit entsprechen-
den Qualifikationen ausgetauscht werden.
Der Betreiber oder Installateur ist für den korrekten Anschluss
von Erd- und Schutzleiter gemäß den örtlich geltenden Vorschrif-
ten verantwortlich. Sämtliche Arbeiten dürfen nur von einer Elekt-
rofachkraft ausgeführt werden.
Die Druckerhöhungsanlage ist für die dauerhafte Festinstallation
vorgesehen. Schließen Sie die Anlage zudem dauerhaft an die
Stromversorgung an.
Führen Sie den Masseanschluss als doppelten Schutzleiter aus.
Die Anlage sollte mit einer Trennvorrichtung entsprechend EN
60204-1, Kapitel 5.3.4, installiert werden, die mindestens 0.6 m
oberhalb der Serviceebene montiert wird. Ist dies nicht möglich,
installieren Sie die Anlage mit einer externen Trennvorrichtung
entsprechend EN 60204-1, Kapitel 5.3.2. Statten Sie die Anlage
mit einer Vorrichtung aus, die es ermöglicht, die Anlage in der
AUS-Position (isolierte Position) zu verriegeln.
6.4.1 Schutz vor Stromschlag bei indirektem Berühren
WARNUNG
Stromschlag
Tod oder ernsthafte Personenschäden
- Erden Sie den Motor gemäß den örtlich geltenden
Vorschriften und versehen Sie ihn mit einem
Berührungsschutz.
Schutzleiter müssen immer durch die Farbgebung gelb/grün (PE)
oder gelb/grün/blau (PEN) gekennzeichnet sein.
Überspannungsschutz
Der Motor ist in Übereinstimmung mit der EN 61800-3 vor Über-
spannung geschützt.
Motorschutz
Für die Pumpe ist kein externer Motorschutz erforderlich. Der
Motor besitzt einen integrierten Übertemperaturschutz, der einen
ausreichenden Schutz gegen langsam auftretende Überlastung
und gegen Blockieren bietet.
6.4.2 Prüfung des Isolationswiderstands
Bei einer Installation mit Motoren mit integriertem
Frequenzumrichter darf der Isolationswiderstand der
Motorwicklungen nicht mithilfe von Hochspannungs-
messgeräten gemessen werden, da ansonsten die
eingebaute Elektronik beschädigt werden kann.
8

6.5 Netzversorgung

Vergewissern Sie sich, dass die vorhandene Versorgungsspan-
nung und die Frequenz den auf dem Typenschild angegebenen
Werten entsprechen.
Wird die Druckerhöhungsanlage über ein IT-Netz
gespeist, sind spezielle, für diese Netzart bestimmte
Motoren zu verwenden. Bitte wenden Sie sich an
Grundfos.
Die Anschlussleitungen im Schaltkasten sind so kurz wie möglich
zu verlegen. Dies gilt nicht für den Erdleiter, der länger als die
anderen Leiter sein muss, damit er bei einem unbeabsichtigten
Herausreißen des Kabels aus der Kabeleinführung als letztes
abreißt.
Für die Größe der Vorsicherungen siehe Kapitel
25.1

Versorgungsspannung.

FI
(RCCB)
Gebäudeinstallation

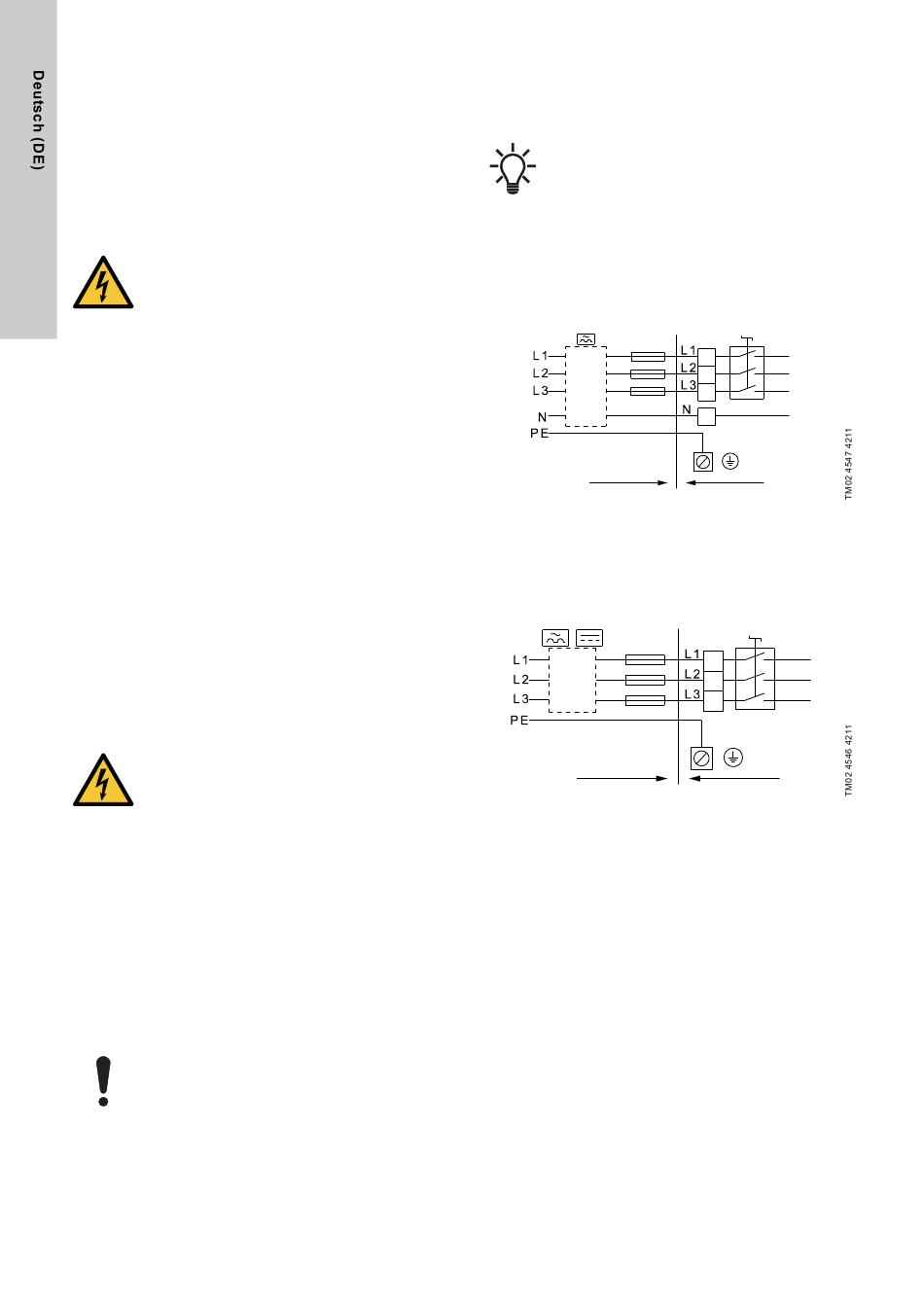

Abb. 11 Beispiel für den Anschluss einer Hydro Multi-E an das
Versorgungsnetz mit Vorsicherung und zusätzlicher
Schutzeinrichtung (gilt nur für Anlagen mit Einphasen-
motoren)
Für die Größe der Vorsicherungen siehe Kapitel
26.1 Versorgungsspannung .
FI
(RCCB)
Gebäudeinstallation
Abb. 12 Beispiel für den Anschluss einer Hydro Multi-E an das
Versorgungsnetz mit Vorsicherung und zusätzlicher
Schutzeinrichtung (gilt nur für Anlagen mit Drehstrom-
motoren)
Schaltkasten
Schaltkasten
