6. Installation

WARNUNG
Schwebende Last
Tod oder ernsthafte Personenschäden
- Verwenden Sie bei der Montage des Grundrah-
mens Sicherheitsausrüstung.
- Beschränken Sie den Zugang zum Bereich.
- Installationsarbeiten dürfen nur von geschultem
Personal ausgeführt werden.
WARNUNG
Quetschung der Füße
Tod oder ernsthafte Personenschäden
- Verwenden Sie beim Austausch des Flansches
Sicherheitsausrüstung.
- Beschränken Sie den Zugang zum Bereich.
- Installationsarbeiten dürfen nur von geschultem
Personal ausgeführt werden.
VORSICHT
Quetschung der Füße
Leichte oder mittelschwere Personenschäden
- Verwenden Sie bei der Installation des Tanks
Sicherheitsausrüstung.

6.1 Montageort

Beachten Sie Folgendes, um eine ausreichende Kühlung von
Motor und Elektronik sicherzustellen:
• Stellen Sie die Hydro Multi-E so auf, dass eine ausreichende
Kühlung gewährleistet ist. Siehe Kapitel
der Motorkühlung
• Die Umgebungstemperatur darf nicht höher als 50 °C sein.
• Halten Sie die Motorkühlrippen und die Lüfterflügel sauber.
Vor und auf beiden Seiten der Druckerhöhungsanlage muss ein
Freiraum von 1 m vorgesehen werden.
Stellen Sie die Anlage bei einer Installation im Freien
stets unter einem Dach auf, um sie vor direktem Son-
nenlicht zu schützen. Siehe Abschnitt
Ausgänge

6.2 Montage

Pfeile auf dem Fußstück der Pumpe zeigen die Strömungsrich-
tung des Wassers durch die Pumpe an.
1. Die an die Druckerhöhungsanlage anzuschließenden Rohrlei-
tungen müssen ausreichend dimensioniert werden. Montieren
Sie an der Zulauf- und Druckleitung Rohrkompensatoren, um
Schwingungen zu vermeiden. Siehe Abb. 8.
Schließen Sie die Rohrleitungen an die Sammelrohre der Druck-
erhöhungsanlage an.
An dem einen Ende der Sammelrohre ist jeweils ein Schraubde-
ckel montiert. Wenn Sie dieses Rohrende für den Anschluss der
Rohrleitung verwenden möchten, entfernen Sie den Schraubde-
ckel, bestreichen Sie das andere Rohrende mit Dichtmasse und
montieren Sie den Schraubdeckel dort. Montieren Sie bei Sam-
melrohren mit Flanschanschluss einen Blindflansch mit Dichtung.
Befestigen Sie die Druckerhöhunganlage vor der Inbetriebnahme.
Wenn die Druckerhöhungsanlage in einem Mehrfamilienhaus ins-
talliert wird oder sich der erste Verbraucher in der Leitung in der
Nähe der Druckerhöhungsanlage befindet, wird empfohlen, die
Rohrkompensatoren an die Zulauf- und Druckleitung zu montie-
ren, damit keine Schwingungen über die Rohre übertragen wer-
den. Siehe Abb. 8.
2. Stellen Sie die Druckerhöhungsanlage auf einer ebenen und
festen Oberfläche auf, z. B. einem Betonboden oder ein Fun-
dament. Ist die Druckerhöhungsanlage nicht mit Schwin-
gungsdämpfern ausgestattet, befestigen Sie sie mit Bolzen
direkt am Boden oder Fundament.
3. Befestigen Sie die Rohrleitungen so an Gebäudeteilen, dass
sie nicht bewegt oder verdreht werden können.

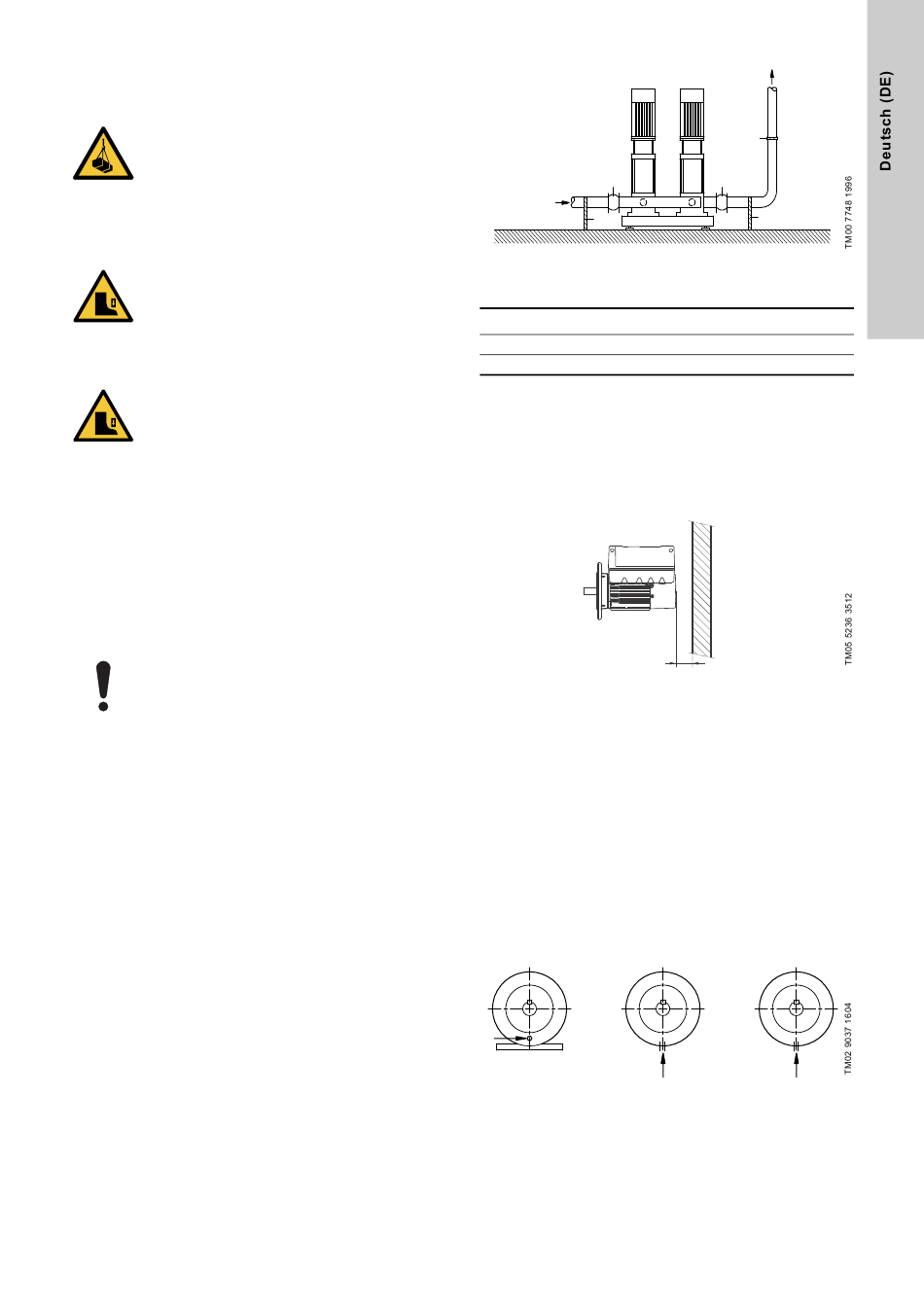

Abb. 8
Die in Abb.
sind nicht im Lieferumfang einer Standard-Druckerhöhungsan-
lage vom Typ Hydro Multi-E enthalten.
6.2.1 Sicherstellen der Motorkühlung
Zwischen dem Ende der Lüfterabdeckung und der Wand bzw.
anderen feststehenden Gegenständen muss ein Mindestabstand
von 50 mm eingehalten werden. Siehe Abb. 9.
6.2.1 Sicherstellen
Abb. 9
28. Ein- und
6.3 Entleerungsöffnungen
Wird der Motor in einer feuchten Umgebung oder an einem Ort
mit hoher Luftfeuchtigkeit installiert, muss die untere Entleerungs-
öffnung geöffnet werden. Bei konstant hoher Luftfeuchtigkeit über
85 % müssen die Entleerungsöffnungen im antriebsseitigen
Flansch geöffnet werden. Dadurch wird die Schutzart des Motors
herabgesetzt. Durch das Öffnen der Entleerungsöffnung erfolgt
eine Selbstentlüftung, die verhindert, dass sich im Motor Kon-
denswasser bildet. Zudem werden Wasser und Feuchtigkeit
abgeleitet.
Die Entleerungsöffnung des Motors ist mit einem Stopfen ver-
schlossen. Der Flansch kann in beide Richtungen um 90 ° bzw.
um 180 ° gedreht werden.
Abb. 10 Entleerungsöffnungen
1
2
Aufstellungsbeispiel mit Rohrkompensatoren und
-halterungen
Pos. Beschreibung
1 Rohrkompensator
2 Rohrhalterungen
8 dargestellten Rohrkompensatoren und -halterungen
Mindestabstand (D) zwischen dem Motor und einer
Wand oder einem anderen feststehenden Objekt
B3 B14
2
1
2
D
B5
