12.7 Betriebsbereich

Der Betriebsbereich ist wie folgt einzustellen:
• Die minimale Drehzahl kann im Bereich zwischen der fest vor-
gegebenen minimalen Drehzahl und der benutzerdefinierten
maximalen Drehzahl eingestellt werden.
• Die maximale Drehzahl kann im Bereich zwischen der benut-
zerdefinierten minimalen Drehzahl und der fest vorgegebenen
maximalen Drehzahl eingestellt werden.
Der Bereich zwischen der benutzerdefinierten minimalen und
maximalen Drehzahl ist der Betriebsbereich. Siehe Abb. 41.
Fest vorgegebene maximale
100 %
Drehzahl
67 % Benutzerdefinierte maximale
Drehzahl
Betriebsbereich
Benutzerdefinierte minimale
24 %
Drehzahl
13 %
Fest vorgegebene minimale
0 %
Drehzahl

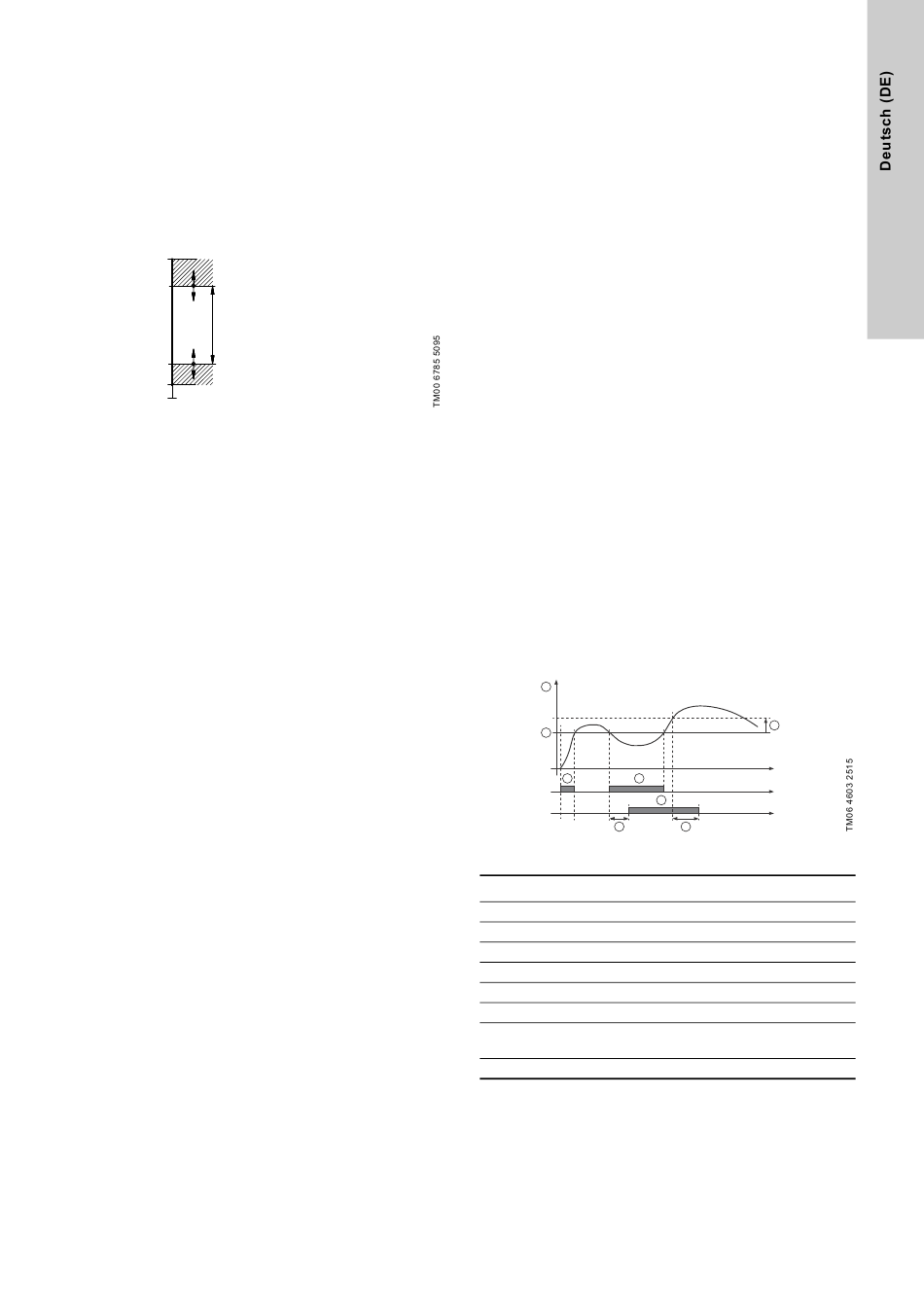

Abb. 41 Beispiel für das Einstellen der minimalen und maxi-
malen Drehzahl
Werkseinstellung
Siehe Abschnitt 29. Werkseinstellungen.
12.8 Grenzwertüberschreitung
Mithilfe dieser Funktion kann ein Messparameter oder einer der
internen Parameter, wie z. B. Drehzahl, Motorlast oder Motor-
strom, überwacht werden. Wenn ein eingestellter Grenzwert
erreicht ist, wird die ausgewählte Reaktion darauf ausgeführt. In
Bezug auf die Grenzwertüberschreitung lassen sich zwei Funktio-
nen einstellen. Das bedeutet, Sie können zwei Parameter oder
zwei Grenzwerte des gleichen Parameters gleichzeitig überwa-
chen.
Für diese Funktion müssen folgende Einstellungen vorgenom-
men werden:
"Gemessen"
Über dieses Menü/diese Anzeige/Funktion können Sie die
gemessenen Parameter für die Überwachung einstellen.
Grenzwert
Über dieses Menü/diese Anzeige/Funktion können Sie den
Grenzwert zum Auslösen der Funktion einstellen.
Hystereseband
Über dieses Menü/diese Anzeige/Funktion können Sie das Hys-
tereseband einstellen.
Grenzwert überschritten bei
Über dieses Menü/diese Anzeige/Funktion können Sie einstellen,
ob die Funktion aktiviert werden soll, wenn der ausgewählte
Parameter den eingestellten Grenzwert über- oder unterschreitet.
• "Über dem Grenzwert".
Die Funktion wird aktiviert, wenn der Messparameter den ein-
gestellten Grenzwert überschreitet.
• "Unter dem Grenzwert".
Die Funktion wird ausgeführt, wenn der Messparameter den
eingestellten Grenzwert unterschreitet.
"Maßnahme"
Hier können Sie bestimmen, was bei einem Über-/Unterschreiten
des Grenzwerts geschehen soll. kann wie folgt ausgewählt wer-
den:
• "Keine Maßnahme".
Die Pumpe behält ihren aktuellen Betriebszustand bei. Diese
Einstellung ist zu wählen, wenn bei Erreichen des Grenzwerts
nur der Relaisausgang aktiviert werden soll. Siehe Abschnitt
13.5 "Melderelais" 1 und 2 ("
• "Warnung/Alarm".
Eine Warnmeldung wird ausgesendet.
• "Stopp".
Die Pumpe schaltet sich ab.
• "MIN".
Die Pumpe senkt ihre Drehzahl auf die minimale Drehzahl ab.
• "MAX".
Die Pumpe erhöht ihre Drehzahl auf die maximale Drehzahl.
• "Benutzerdefinierte Drehzahl"
Die Pumpe läuft mit einer vom Benutzer eingestellten Dreh-
zahl.
Erkennungsverzögerung
Um sicherzustellen, dass der überwachte Parameter vor einer
Aktivierung der Funktion eine bestimmte Zeit lang über oder unter
dem eingestellten Grenzwert liegt, kann eine Ansprechverzöge-
rung eingestellt werden.
Rücksetzverzögerung
Die Rücksetzverzögerung reicht vom Zeitpunkt, ab dem der
Messwert wieder innerhalb der eingestellten Grenze einschließ-
lich dem eingestellten Hystereseband liegt, bis zum Zurücksetzen
der Funktion.
Beispiel:
Die Funktion überwacht den Ausgangsdruck einer CRE-Pumpe.
Beträgt der Druck länger als fünf Sekunden weniger als 5 bar, soll
eine Warnmeldung ausgegeben werden. Liegt der Ausgangs-
druck mehr als acht Sekunden lang über 7 bar, müssen Sie die
Warnmeldung zurücksetzen.
1
2
4 4
5
Abb. 42 Grenzwertüberschreitung (Beispiel)
Pos. Einstellparameter
1 "Gemessen"
2 Grenzwert
3 Hystereseband
4 Grenzwert überschritten bei
5 Ansprechverzögerung
6 Rücksetzverzögerung
"Funktion Grenzwert über-
A
schritten aktiviert"
- "Maßnahme"
Werkseinstellung
Siehe Abschnitt 29. Werkseinstellungen.
Relaisausgänge").
3
A
Zeit [s]
6
Einstellung
Druck am Druckstutzen
5 bar
2 bar
Grenzwertunterschreitung
5 Sekunden
8 Sekunden
-
Warnung
