19. Digitaleingang

Die Hydro Multi-E verfügt über einen Digitaleingang für externe
Störmeldesignale. Der Digitaleingang wurde werkseitig auf
"Externe Störung" eingestellt. Die Aktivierung des Eingangs
erfolgt durch einen geschlossenen Kontakt (Öffner).

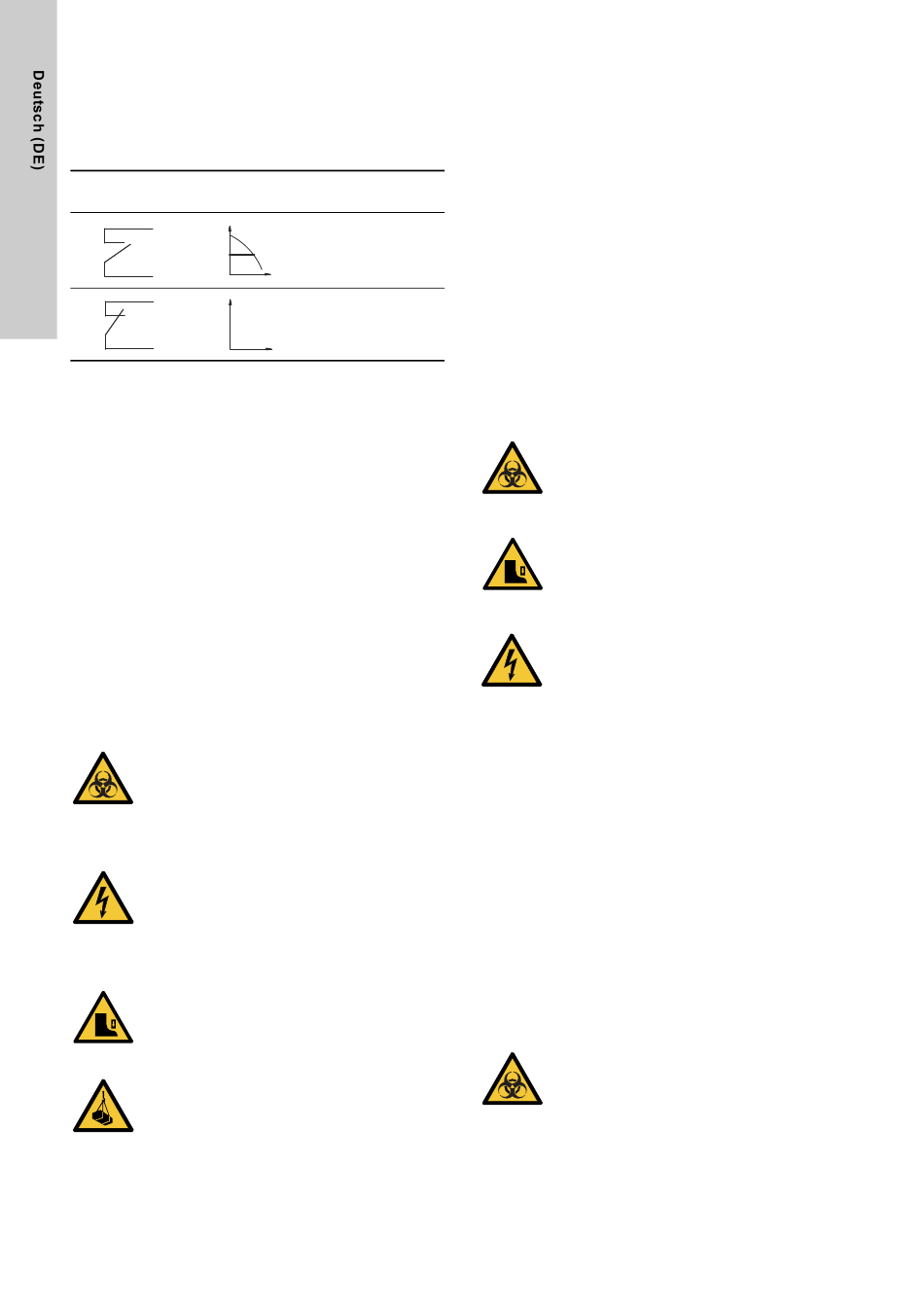

Funktionsdiagramm: Eingang für die Digitalfunktion
Digitalfunktion
(Klemmen 1 und 9)
H
H
10 s
Ist der Digitaleingang länger als 10 s aktiviert, wird die Hydro
Multi-E wegen einer externen Störung abgeschaltet.
Der Digitaleingang wird für den Trockenlaufschutz verwendet.
20. Datenkommunikation
Die Anlage kann an ein externes Netzwerk angeschlossen wer-
den. Die Verbindung kann über ein GENIbus-Netzwerk oder über
ein Netzwerk, das auf einem anderen Protokoll basiert, herge-
stellt werden.
Die Anlage kann über CIM-Module kommunizieren. Auf diese
Weise ist die Kommunikation mit verschieden Netzwerken mög-
lich.
Das CIM-Modul ist ein zusätzliches Kommunikationsschnittstel-
lenmodul. Es ermöglicht die Datenübertragung zwischen einer
Pumpe und einer externen Steuerung, wie z. B. einer Gebäude-
leittechnik oder einem SCADA-System.
Weitere Informationen zu CIM-Modulen finden Sie im Grundfos
Product Center auf www.grundfos.com oder erhalten Sie direkt
bei Grundfos.

21. Wartung

GEFAHR
Kontaminiertes Trinkwasser
- Tod oder ernsthafte Personenschäden
- Spülen Sie die Anlage vor dem Einschalten oder
nach Stillstandzeiten.
WARNUNG
Stromschlag
Tod oder ernsthafte Personenschäden
- Schalten Sie die Stromversorgung ab und warten
Sie mindestens fünf Minuten lang, bevor Sie Arbei-
ten am Produkt beginnen. Stellen Sie sicher, dass
die Stromversorgung nicht versehentlich wieder
eingeschaltet werden kann.
WARNUNG
Quetschung der Füße
Tod oder ernsthafte Personenschäden
- Verwenden Sie für die Wartung geeignete Werk-
zeuge und eine geeignete Hebeausrüstung.
WARNUNG
Verletzungs- und Lebensgefahr
Tod oder ernsthafte Personenschäden
- Schutzhelm tragen.
21.1 Pumpen
Die Pumpenlager und Wellendichtungen sind wartungsfrei.
38
Normalbetrieb
Q
Externer Fehler
Q
Werden die CRE- oder CRIE-Pumpen wegen einer längeren Still-
standsphase entleert, demontieren Sie eine Seite des Kupplungs-
schutzes und geben Sie ein paar Spritzer Silikonöl auf die Welle
zwischen Pumpenkopf und Kupplung. Dadurch wird ein Festkle-
ben der Wellendichtflächen verhindert.
21.2 Motoren
Halten Sie Kühlrippen und Lüfterflügel sauber, um eine ausrei-
chende Kühlung des Motors und der Elektronik zu gewährleisten.
Motoren über 7,5 kW müssen gemäß den empfohlenen Interval-
len und der auf dem Motor angegebenen Art des Lagerfetts
geschmiert werden.
21.3 Schaltkasten
Der Schaltkasten ist wartungsfrei. Er muss jedoch sauber und
trocken gehalten werden.
21.4 Servicesätze
Serviceanleitungen finden Sie im Grundfos Product Center auf
www. grundfos.com.
22. Außerbetriebnahme des Produkts
GEFAHR
Kontaminiertes Trinkwasser
- Tod oder ernsthafte Personenschäden
- Spülen Sie die Anlage vor dem Einschalten oder
nach Stillstandzeiten.
WARNUNG
Quetschung der Füße
Tod oder ernsthafte Personenschäden
- Verwenden Sie bei der Demontage des Produkts
geeignete Werkzeuge und Hebeausrüstung.
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
- Berühren Sie nicht die Leitungen vor dem Haupt-
schalter, da sie immer noch unter Strom stehen.
Wenn das System für einen bestimmten Zeitraum außer Betrieb
genommen wird, führen Sie die folgenden Schritte aus:
1. Schalten Sie die Anlage über den Hauptschalter im Schaltkas-
ten aus.
2. Schalten Sie den Leistungsschalter aus, um eine Pumpe
außer Betrieb zu nehmen.

22.1 Schutz vor Frosteinwirkungen

Werden die Pumpen in Frostperioden nicht benutzt, müssen sie
entleert werden, um Schäden zu vermeiden.
Sie können eine Pumpe entleeren, indem Sie die Entlüftungs-
schraube im Pumpenkopf lösen und den Entleerungsstopfen im
Fußstück entfernen.
Ziehen Sie die Entlüftungsschraube erst wieder fest und setzen
Sie den Entleerungsstopfen erst wieder ein, wenn die Anlage wie-
der in Betrieb genommen wird.
23. Inbetriebnahme des Produkts nach einem
Stillstand
GEFAHR
Kontaminiertes Trinkwasser
- Tod oder ernsthafte Personenschäden
- Spülen Sie die Anlage vor dem Einschalten oder
nach Stillstandzeiten.
Für weitere Informationen siehe Abschnitt 9. Inbetriebnahme.
