7.6 Signalkabel

• Verwenden Sie für den externen EIN/AUS-Schal-
ter, die Digitaleingänge, das Sollwertsignal und
die Sensorsignale abgeschirmte Kabel mit einem
Querschnitt von mindestens 0,5 bis maximal 1,5
2
mm .
• Schließen Sie den Kabelschirm an beiden Enden
großflächig an Masse an. Achten Sie dabei auf
eine gute Masseverbindung. Der Schirm muss so
dicht wie möglich an den Anschlussklemmen lie-
gen. Siehe Abb. 10.

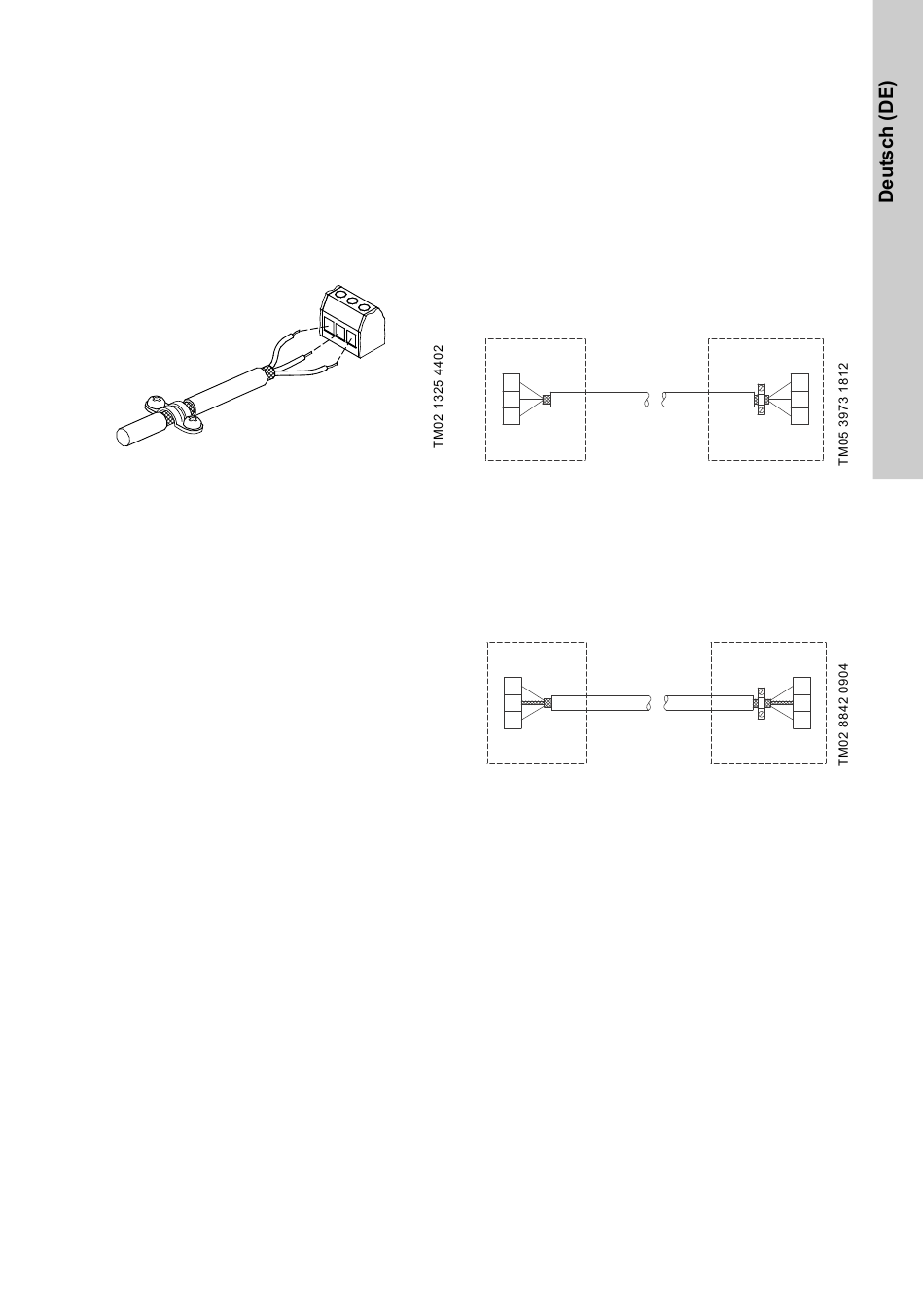

Abb. 10 Abisoliertes Kabel mit Kabelschirm und
Leiteranschluss
• Ziehen Sie die Schrauben der Masseverbindung
immer fest an, unabhängig davon, ob ein Kabel
montiert ist oder nicht.
• Die Leitungen im Klemmenkasten müssen so
kurz wie möglich sein.

7.7 Busanschlusskabel

7.7.1 Neue Installationen
Verwenden Sie für die Busverbindung ein abge-
schirmtes dreiadriges Kabel mit einem Querschnitt
von mindestens 0,5 und maximal 1,5 mm
Wird der Motor an ein Aggregat angeschlossen, bei
dem die Kabelschelle wie beim Motor ausgeführt ist,
muss der Schirm mit dieser Kabelschelle verbunden
werden.
Verfügt das Aggregat über keine Kabelschelle, wird
an diesem Ende nicht der Schirm angebracht. Siehe
Abb. 11.
A
1
2
Y
3
B
Abb. 11 Anschluss mit abgeschirmtem dreiadri-
gen Kabel

7.7.2 Austauschen eines Motors

• Wird in der bestehenden Installation ein abge-
schirmtes zweiadriges Kabel verwendet, schlie-
ßen Sie es wie in Abb.
A
1
Y
2
B
Abb. 12 Anschluss mit abgeschirmtem zweiadri-
gen Kabel
• Wird in der bestehenden Installation ein abge-
schirmtes dreiadriges Kabel verwendet, befolgen
Sie die Anweisungen in Abschnitt
tallationen.
2
.
Motorfabrikat
A
1
2
Y
3
B
12 gezeigt an.
Motorfabrikat
A
1
Y
2
B
7.7.1 Neue Ins-
