Anwendung „Pulse Profiling" (Impulsprofilbestimmung)
Zusätzlich zu den Gattermessungen wird mittels der Funktion „Auto
Measurement" (Automatische Messung) die Messung On/Off Ratio
(Ein/Aus-Verhältnis) durchgeführt. Diese Messung gibt den Unterschied in dB
zwischen der mittleren Leistung bei eingeschaltetem Impuls im Vergleich zu der
mittleren Leistung bei ausgeschaltetem Impuls innerhalb des ersten vollständigen
Zyklus zurück.
HINWEIS.
Zur Durchführung von exakten Messungen mittels der Funktion „Auto
Measurement" (Automatische Messung) ist es erforderlich, dass mindestens zwei
vollständige Impulszyklen in dem Fenster „Measurement Trace" (Messspur)
angezeigt werden.

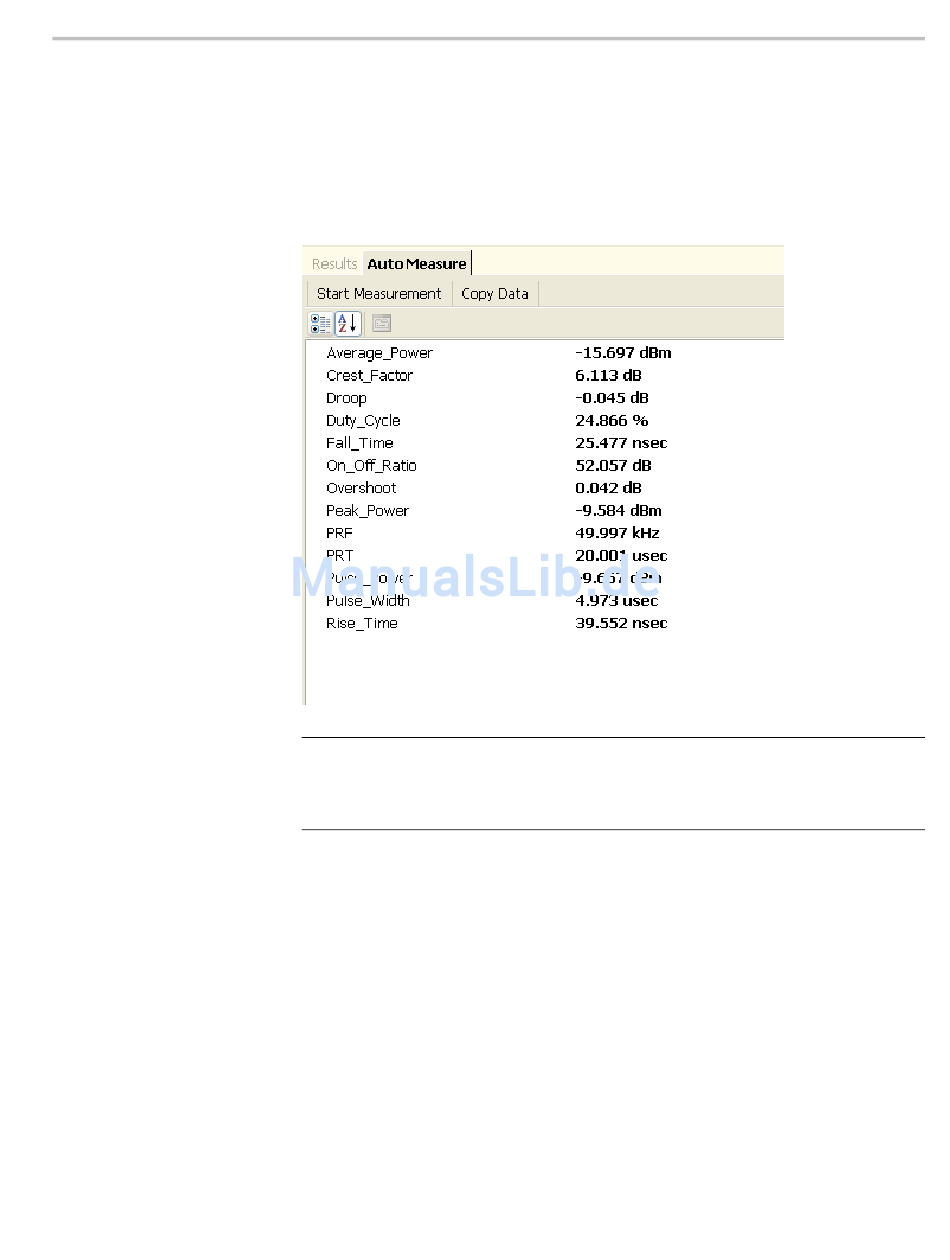

„Start Measurement" (Messung starten). Klicken Sie auf Start Measurement
(Messung starten), um die oben abgebildeten momentanen Werte zu erfassen.
Die Ablesungen werden nicht unmittelbar aktualisiert, sondern es wird eine
Einzelablenkung der Spur durchgeführt. Sie müssen jedes Mal auf „Start
Measurement" (Messung starten) klicken, um die gemessenen Ablesungen zu
aktualisieren. Wenn Sie auf die Messungsbezeichnung klicken, wird unten im
Feld eine Beschreibung jeder einzelnen Messung angezeigt.
„Copy Data" (Daten kopieren). Klicken Sie auf Copy Data (Daten kopieren), um
die Messungsergebnisse in die Zwischenablage zu kopieren und sie anschließend
in das jeweilige Dokument einzufügen.
37
