AVENTICS | Buskoppler AES/Ventiltreiber AV, EtherCAT | R412018142–BAL–001–AF
Tabelle 17: Mögliche Kombinationen von Platten und Platinen
Grundplatte
Adapterplatte und pneumatische Einspeiseplatte
elektrische Einspeiseplatte
1)
Zwei Grundplatten werden mit einer Ventiltreiberplatine verknüpft.
Die Platinen in den AV-EP-Grundplatten sind fest eingebaut und können daher nicht mit anderen
Grundplatten kombiniert werden.

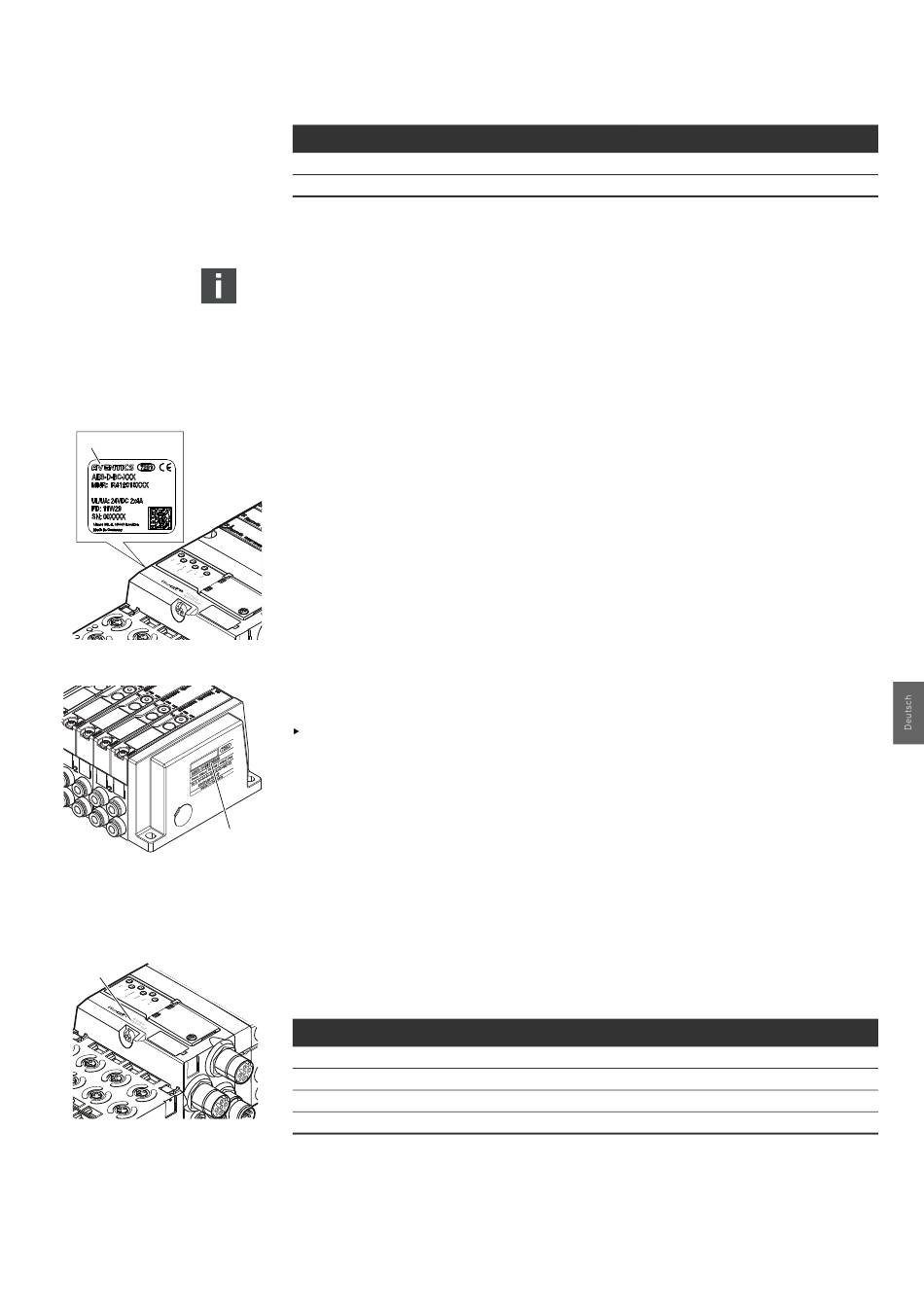

12.3 Identifikation der Module

12.3.1

Materialnummer des Buskopplers

Anhand der Materialnummer können Sie den Buskoppler eindeutig identifizieren. Wenn Sie den
Buskoppler austauschen, können Sie mithilfe der Materialnummer das gleiche Gerät nachbestellen.
Die Materialnummer ist auf der Rückseite des Geräts auf dem Typenschild (12) und auf der
Oberseite unter dem Identifikationsschlüssel aufgedruckt. Für den Buskoppler Serie AES für
EtherCAT lautet die Materialnummer R412018225.
12.3.2

Materialnummer des Ventilsystems

Die Materialnummer des kompletten Ventilsystems (47) ist auf der rechten Endplatte aufgedruckt.
Mit dieser Materialnummer können Sie ein identisch konfiguriertes Ventilsystem nachbestellen.
Beachten Sie, dass sich die Materialnummer nach einem Umbau des Ventilsystems immer noch
auf die Ursprungskonfiguration bezieht (siehe Kapitel 12.5.5 „Dokumentation des Umbaus" auf
Seite 49).
12.3.3 Identifikationsschlüssel des Buskopplers
Der Identifikationsschlüssel (1) auf der Oberseite des Buskopplers der Serie AES für EtherCAT lautet
AES-D-BC-ECAT und beschreibt dessen wesentlichen Eigenschaften:
Tabelle 18: Bedeutung des Identifikationsschlüssels
Bezeichnung
AES
D
BC
ECAT
Platinen
lange Überbrückungsplatine
Einspeiseplatine
Bedeutung
Modul der Serie AES
D-Design
Bus Coupler
für Feldbusprotokoll EtherCAT
41
Umbau des Ventilsystems
