240 AVENTICS | Acoplador de bus AES/controladores de válvula AV, EtherCAT | R412018142–BAL–001–AF
Configuración PLC del sistema de válvulas AV
M4 M3 M2
8DO8M8 8DI8M8 8DI8M8

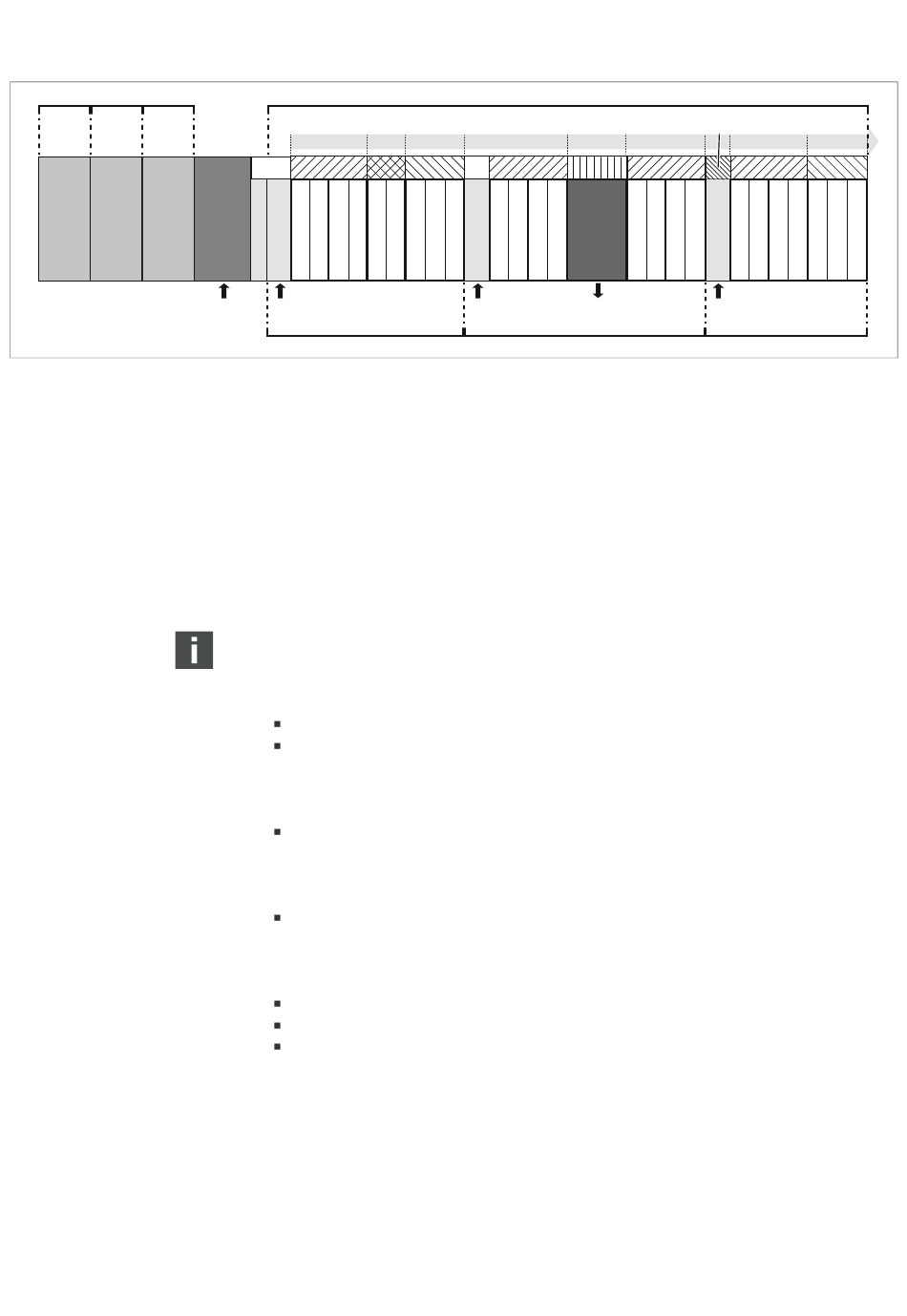

Fig. 7: Numeración de los módulos y de las ranuras M1 en un sistema de válvulas con módulos E/S
M1-Slot 1
AES-
D-BC-
ECAT
UA P
S1 Sección 1
S2 Sección 2
S3 Sección 3
M1 Módulo 1
M2 Módulo 2
M3 Módulo 3
M4 Módulo 4
La simbología utilizada para los componentes de la zona de válvulas se explica
en el capítulo 12.2 "Zona de válvulas" en la página 255.
Ejemplo La figura 7 representa un sistema de válvulas con las propiedades siguientes:
Acoplador de bus
Sección 1 (S1) con 9 válvulas
– Placa de controlador para 4 válvulas
– Placa de controlador para 2 válvulas
– Placa de controlador para 3 válvulas
Sección 2 (S2) con 8 válvulas
– Placa de controlador para 4 válvulas
– Válvula reguladora de presión
– Placa de controlador para 4 válvulas
Sección 3 (S3) con 7 válvulas
– Placa de alimentación
– Placa de controlador para 4 válvulas
– Placa de controlador para 3 válvulas
Módulo de entrada
Módulo de entrada
Módulo de salida
El código de configuración PLC de toda la unidad es en este caso:
423–4M4U43
8DI8M8
8DI8M8
8DO8M8
M1-Slot 2
M1-Slot 3 M1-Slot 4
P
S1
M1
M1-Slot 7
M1-Slot 5 M1-Slot 6
AV-EP
(M)
A
UA
S2
P Alimentación de presión
A Conexión de trabajo del regulador
de presión única
UA Alimentación de tensión
AV-EP Válvula reguladora de presión
M1-Slot 8 M1-Slot 9
S3
