314 AVENTICS | Fältbussnod AES/Ventildrivenhet AV, | R412018142–BAL–001–AF
Bygga om ventilsystemet
12.2.7 Förbikopplingskretskort
44
28
AES-
D-BC-
ECAT
UA P
29

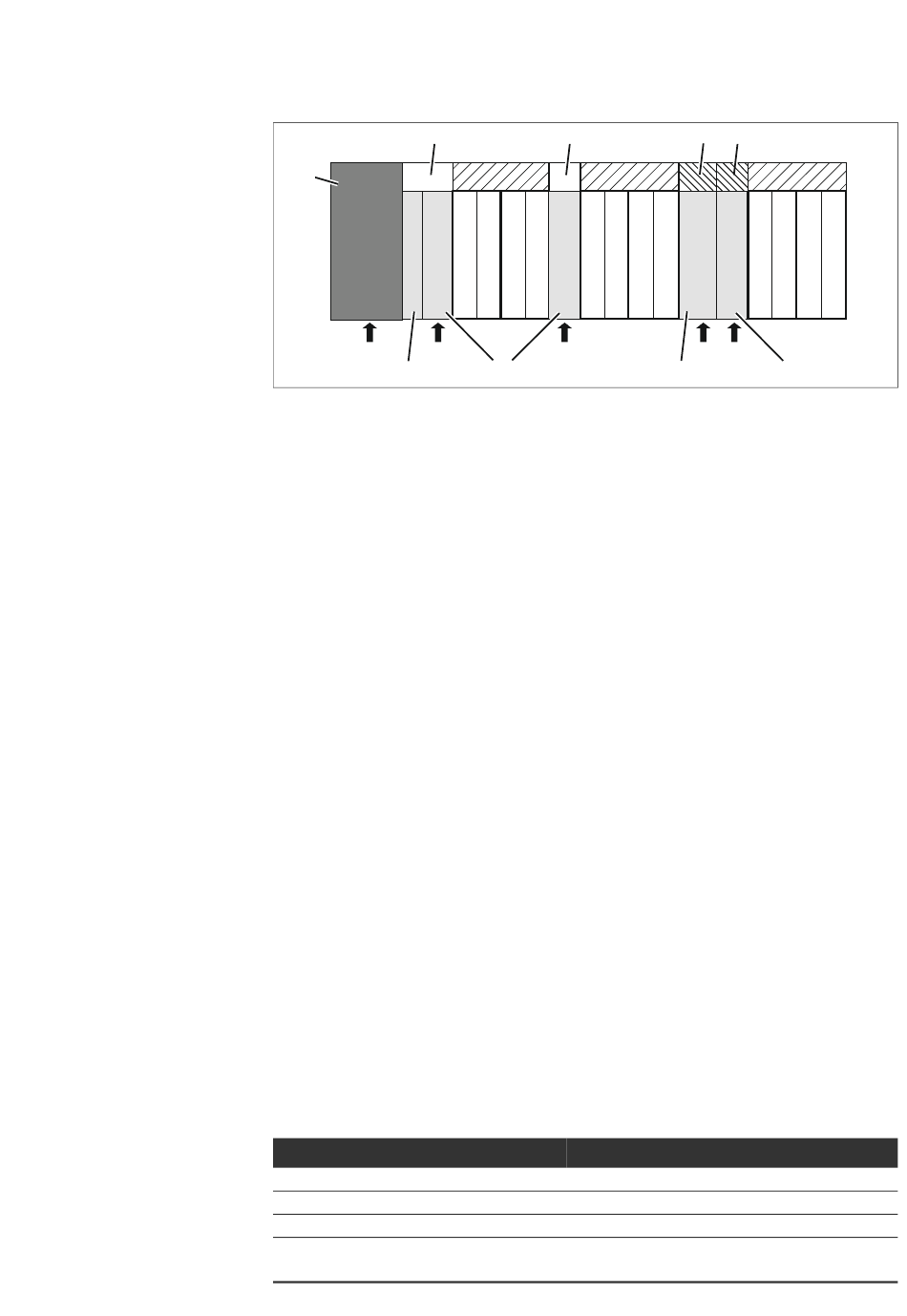

Fig 18: Långt och kort förbikopplingskretskort
28 Fältbussnod
29 Adapterplatta
30 Pneumatisk matningsplatta
(med avloppsmodul)
36 Elektrisk matningsplatta
Förbikopplingskretskortens enda funktion är att överbrygga tryckmatningsområdena. De innehåller
ingen elektronik, och beaktas därför inte vid PLC-konfigurationen.
Förbikopplingskretskorten finns i både i ett långt och ett kort utförande:
Det långa förbikopplingskretskortet sitter alltid direkt mot fältbussnoden. Det överbryggar
adapterplattan och den första pneumatiska matningsplattan.
Det korta förbikopplingskretskortet används för att överbrygga övriga/extra pneumatiska
matningsplattor.
12.2.8 UA-OFF-övervakningskretskort
UA-OFF-övervakningskretskortet är alternativet till det korta övervakningskretskortet i den
pneumatiska matningsplattan (se Fig. 18 på sidan 314).
Det elektriska UA-OFF-övervakningskretskortet övervakar tillståndet för spänningen UA < UA-OFF.
Alla spänningar leds direkt igenom. Därför måste UA-OFF-övervakningskretskortet alltid monteras
efter den elektriska matningsplatta som ska övervakas.
Till skillnad från förbikopplingskretskort måste UA-OFF-övervakningskretskort beaktas vid
konfigureringen av styrningen.
12.2.9 Möjliga kombinationer av basplattor och kretskort
Kretskorten för ventildrivenheter med 4 ventilplatser kombineras alltid med två basplattor med
2 ventilplatser.
Tabell 17 visar hur basplattorna, de pneumatiska och elektriska matningsplattorna samt
adapterplattorna med olika ventildrivenheter kan kombineras med olika förbikopplingskretskort
och kretskort för separat spänningsmatning.
Tabell 17: Möjliga kombinationer av plattor och kretskort
Basplatta
Kretskort med 2 ventilplatser
Basplatta med 3 ventilplaser
2 basplattor med 2 ventilplatser
Pneumatisk inmatningsplatta (med avloppsmodul) Kort förbikopplingskretskort eller
45
P
30
39 Kretskort för separat spänningsmatning
44 Långt förbikopplingskretskort
45 Kort förbikopplingskretskort
46 UA-OFF-övervakningskretskort
Kretskort
Kretskort med ventildrivenhet för 2 ventilplatser
Kretskort med ventildrivenheter med 3 ventilplatser
Kretskort med drivenheter för 4 ventilplatser
UA-OFF-övervakningskretskort
39 46
UA P
36 30
1)
