AVENTICS | Buskoppler AES/Ventiltreiber AV, EtherCAT | R412018142–BAL–001–AF
5.4.2

Konfigurationsliste erstellen

Die in diesem Kapitel beschriebene Konfiguration bezieht sich auf das Beispiel aus Abb. 7.
1. Rufen Sie in Ihrem SPS-Konfigurationsprogramm das Fenster, in dem die Konfiguration
dargestellt wird, und das Fenster, das die Module enthält, auf.

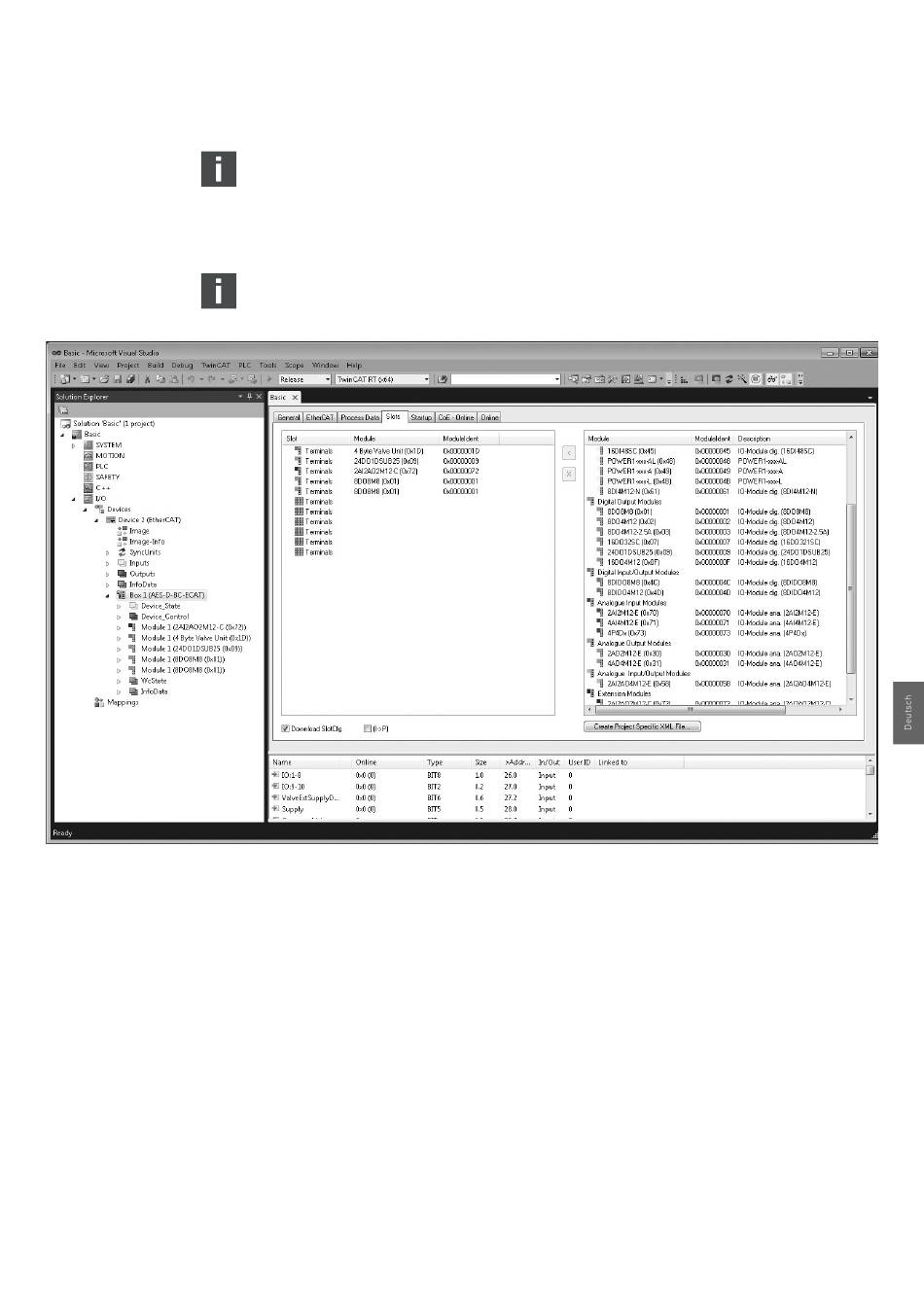

Im Programm „TwinCAT" befinden sich beide Fenster im Reiter „Slots".
Der Begriff „Slots" entspricht in „TwinCAT" den Modulen und darf nicht mit den M1-Slots
verwechselt werden.
Im rechten Fenster des Reiters „Slots" sind alle verfügbaren Module aufgeführt. Hinter der
Modulbezeichnung befindet sich in Klammern die Bezeichnung, die im SPS-Konfigurationsschlüssel
verwendet wird.
Auf der Ventilseite können Sie jeweils nur ein Modul (M1) einfügen. Werksseitig wird automatisch
eine „4-Byte-Ventil-Einheit (0x1D)" eingefügt, wenn die Nutzdatenlänge der Ventilseite maximal 4
Byte beträgt. Ansonsten wird eine „32-Byte-Ventil-Einheit (0x7F)" eingefügt.
Wenn Sie keine Ventile anschließen, müssen Sie die „Ventil Blindplatte" einfügen.
2. Wählen Sie mit der Maus im linken Fenster des Reiters „Slots" das Terminal aus, in das Sie das
gewünschte Modul einfügen wollen.
3. Wählen Sie mit der Maus im rechten Fenster des Reiters „Slots" die jeweiligen Module aus und
fügen Sie sie mit der Pfeiltaste in das linke Fenster in der richtigen Reihenfolge ein.
SPS-Konfiguration des Ventilsystems AV
