16 AVENTICS | Buskoppler AES/Ventiltreiber AV, EtherCAT | R412018142–BAL–001–AF
Zu diesem Produkt
UL
UA
IO/DIAG
RUN
S 1
S 2
S1
S2
Tabelle 8: Bedeutung der LEDs im Normalbetrieb
14
Bezeichnung
15
UL (14)
16
UA (15)
17
IO/DIAG (16)
18
19
RUN (17)
S 1 (18)
S 2 (19)
4.1.3

Adressschalter

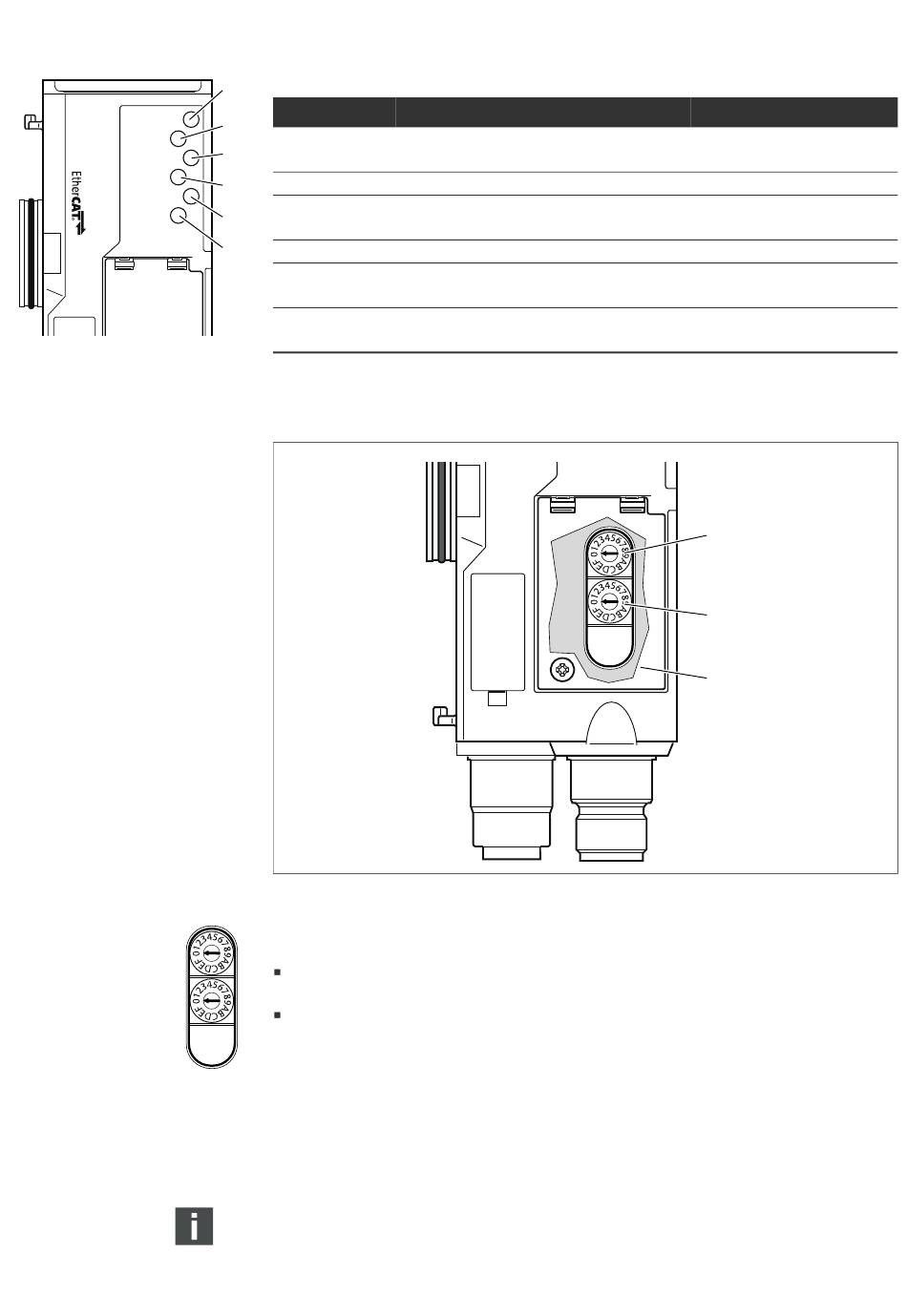

Abb. 2: Lage der Adressschalter S1 und S2
Die beiden Drehschalter S1 und S2 für den Configured-Station-Alias des Ventilsystems im
ETHERCAT befinden sich unter dem Sichtfenster (3).
Schalter S1: Am Schalter S1 wird die höherwertige Stelle der Hex-Zahl der Adresse eingestellt.
Der Schalter S1 ist im Hexadezimalsystem von 0 bis F beschriftet.
Schalter S2: Am Schalter S2 wird die niederwertige Stelle der Hex-Zahl der Adresse eingestellt.
Der Schalter S2 ist im Hexadezimalsystem von 0 bis F beschriftet.
Eine ausführliche Beschreibung der Adressierung finden Sie in Kapitel 9 „Voreinstellungen am
Buskoppler" auf Seite 28.
4.2

Ventiltreiber

Die Beschreibung der Ventiltreiber finden Sie im Kapitel 12.2 „Ventilbereich" auf Seite 35.
Funktion
Überwachung der Spannungsversorgung der
Elektronik
Überwachung der Aktorspannung
Überwachung der Diagnosemeldungen aller
Module
Überwachung des Datenaustauschs
Verbindung mit Ethernet-Gerät am
Feldbusanschluss IN
Verbindung mit Ethernet-Gerät am
Feldbusanschluss OUT
S1
S2
Zustand im Normalbetrieb
leuchtet grün
leuchtet grün
leuchtet grün
leuchtet grün
leuchtet bzw. blinkt grün
je nach Netzwerk Status
leuchtet bzw. blinkt grün
je nach Netzwerk Status
S1
S2
