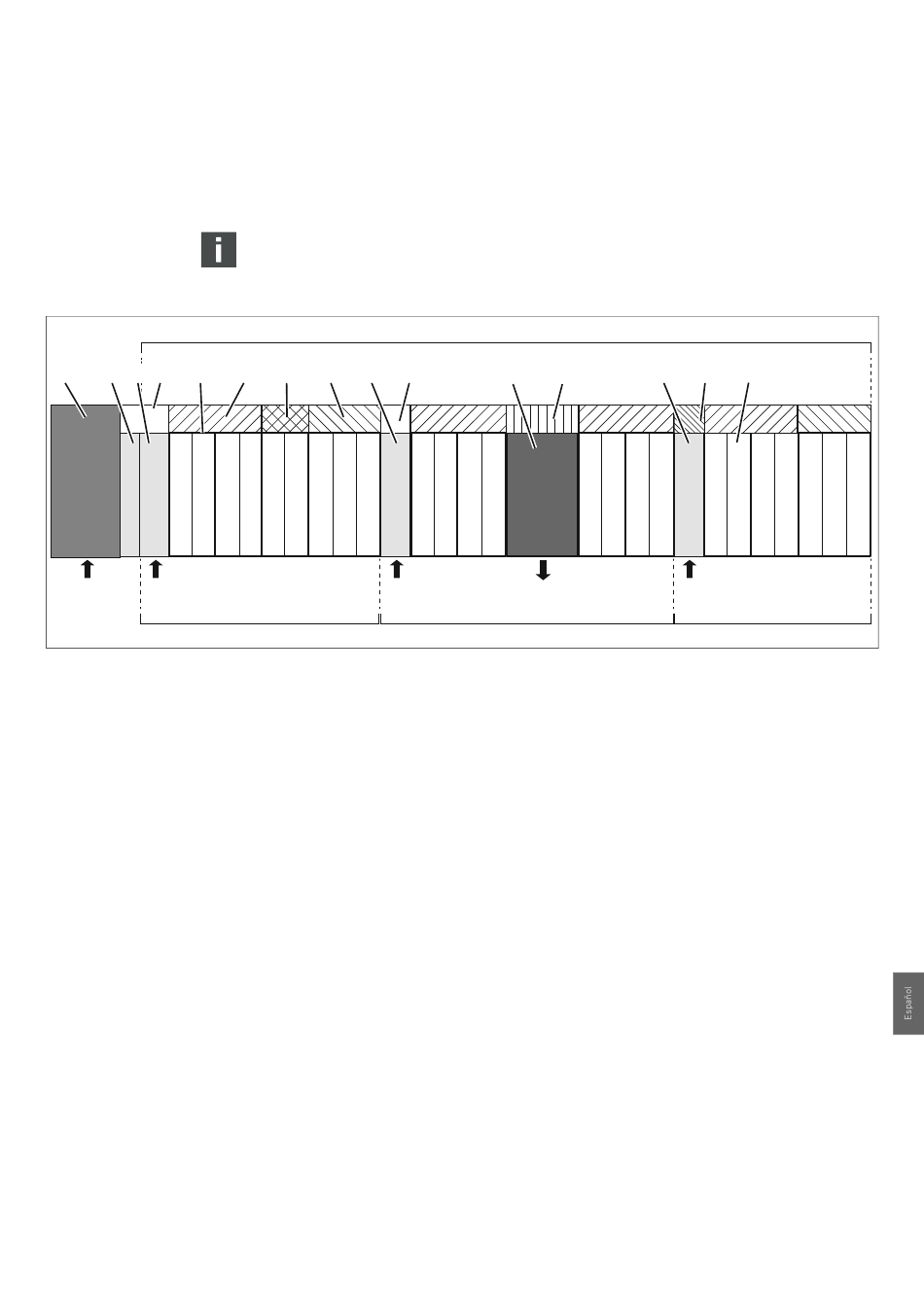

Fig. 20: Formación de secciones con dos placas de alimentación neumática y una eléctrica
AVENTICS | Acoplador de bus AES/controladores de válvula AV, EtherCAT | R412018142–BAL–001–AF
12.5.1

Secciones

La zona de válvulas de un sistema de válvulas puede constar de varias secciones. Una sección
empieza siempre con una placa de alimentación que marca el comienzo de una nueva zona de
presión o de tensión.
La placa de supervisión UA-OFF se debe montar siempre después de una placa de alimentación
eléctrica, ya que de lo contrario se supervisará la tensión de actuadores UA antes de la
alimentación.
24 22 23 30 45
P
S1
28 Acoplador de bus
29 Placa adaptadora
30 Placa de alimentación neumática
44 Placa de puenteo larga
20 Placa base doble
21 Placa base triple
24 Placa de controlador para 4 válvulas
22 Placa de controlador para 2 válvulas
23 Placa de controlador para 3 válvulas
45 Placa de puenteo corto
43 Lugar de válvula para válvula reguladora
de presión
M1
43 42 36
AV-EP
(M)
A
S2
42 Placa de circuitos AV-EP integrada
36 Placa de alimentación eléctrica
39 Placa de alimentación
61 válvula
S1 Sección 1
S2 Sección 2
S3 Sección 3
P Alimentación de presión
UA Alimentación de tensión
M1 Módulo 1
A Conexión de trabajo del regulador
de presión única
Modificación del sistema de válvulas
39 61
UA
S3
