306 AVENTICS | Fältbussnod AES/Ventildrivenhet AV, | R412018142–BAL–001–AF
Driftstart av ventilsystem med EtherCAT
UL
UA
IO/DIAG
RUN
S 1
S 2

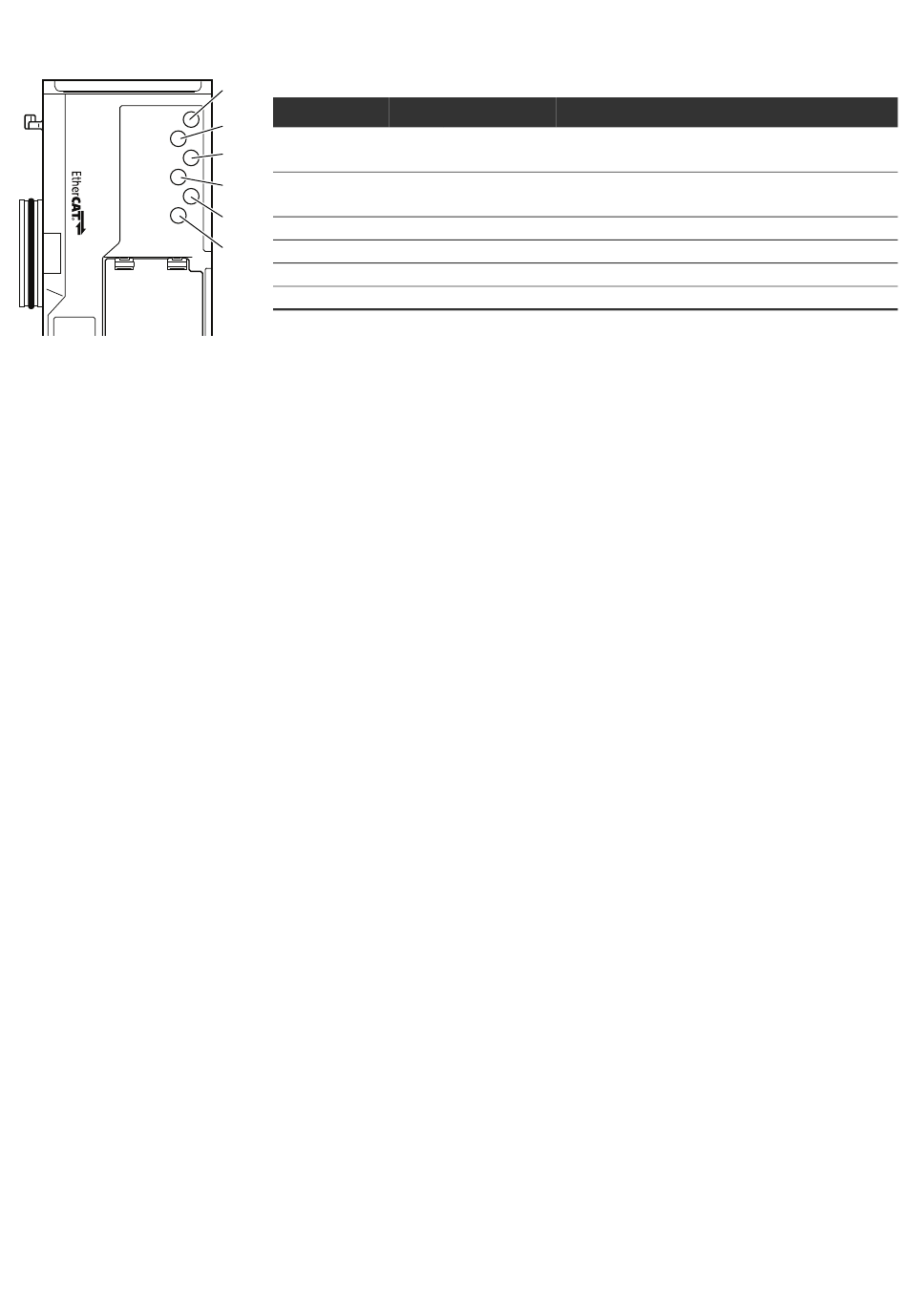

Tabell 14: Status för LEDerna vid driftstart
14
Beteckning
15
UL (14)
16
UA (15)
17
18
IO/DIAG (16)
19
RUN (17)
S1 (18)
S2 (19)
1)
Minst en av LEDerna S 1 och S 2 måste lysa grön, resp. blinka grönt.
Om diagnosen är felfri får ventilsystemet startas. I annat fall måste du åtgärda felet (se 13
"Felsökning och åtgärder" på sidan 325).
3. Koppla till tryckluften.
Färg Status Betydelse
grön lyser Elektronikens spänningsmatning är högre än den undre
toleransgränsen (18 V DC)
grön lyser Utgångsspänning godkänd. (Ej under nedre toleransgräns
21,6 V DC).
grön lyser Konfigurationen är OK och backplane fungerar felfritt
grön lyser Fältbussnoden utbyter cykliskt data med styrningen.
1)
grön blinkar snabbt Förbindelse till Ethernet-enhet på fältbussanslutning IN
1)
grön blinkar snabbt Förbindelse till Ethernet-enhet på fältbussanslutning OUT
