5.4.2
Elaboración de la lista de configuración
La configuración descrita en este capítulo se refiere al ejemplo de la figura 7.
1. Abra en el programa de configuración PLC la ventana en la que se representa la configuración,
así como la ventana que contiene los módulos.

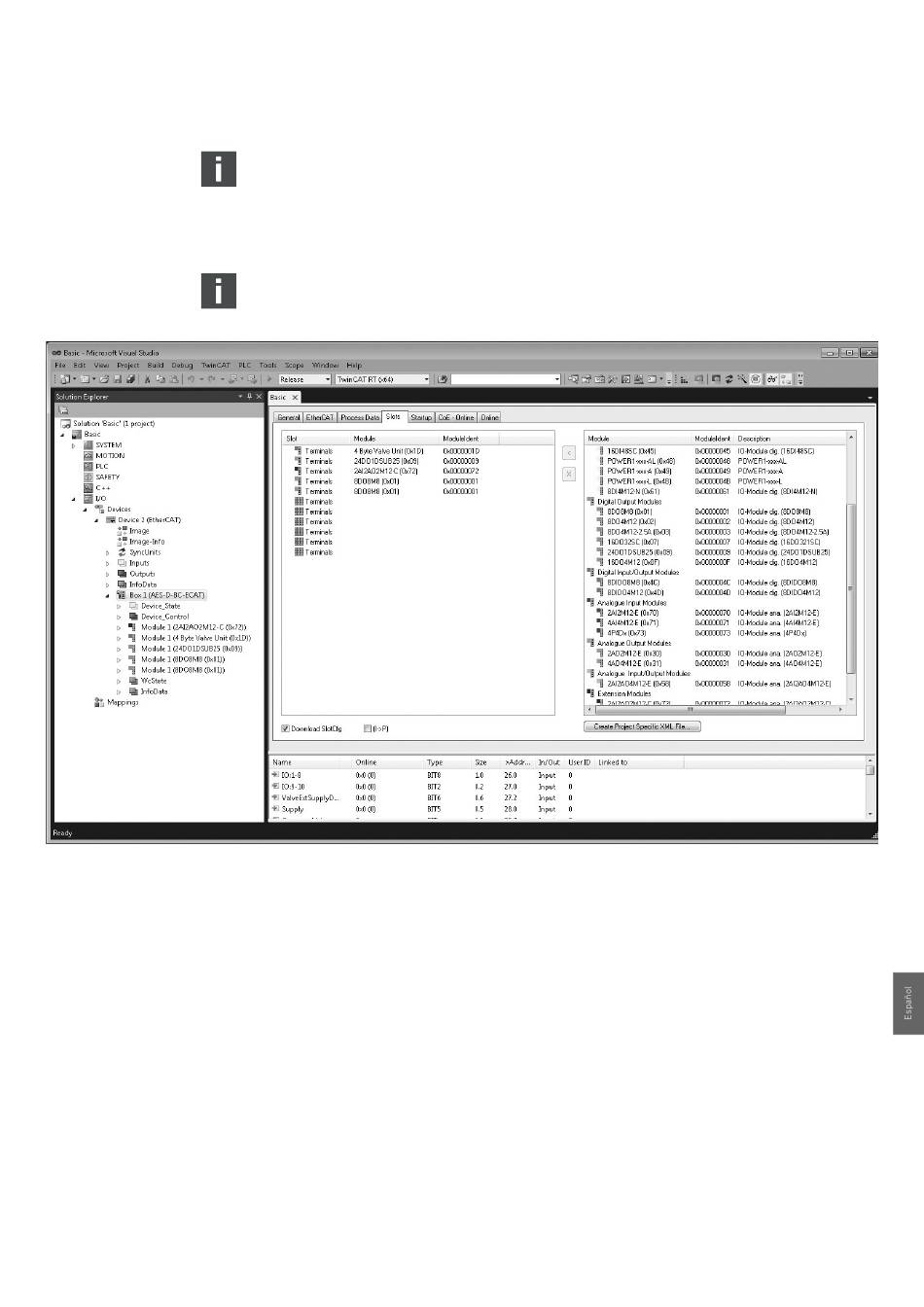

En el programa "TwinCAT", ambas ventanas se encuentran en la pestaña "Slots" (módulos).
En "TwinCAT", el término "slots" hace referencia a los módulos y no se debe confundir con las
ranuras M1.
En la ventana derecha de la pestaña "Slots" (módulos) se muestran todos los módulos disponibles.
Después de la denominación de módulo se indica entre paréntesis la denominación que se utiliza en
el código de configuración PLC.
En el lado de válvulas solo se puede añadir un módulo (M1). De fábrica se introduce
automáticamente una unidad de válvula de 4 bytes (0x1D) si la longitud de datos útiles del lado
de válvulas es de 4 bytes como máximo. De lo contrario, se introduce una unidad de válvulas
de 32 bytes (0x7F).
Si no conecta ninguna válvula, seleccione "valve blanking unit" (placa ciega de válvulas).
2. Seleccione con el ratón en la ventana izquierda de la pestaña "Slots" (módulos) el terminal al que
desea añadir el módulo.
3. Seleccione con el ratón en la ventana derecha de la pestaña "Slots" (módulos) los módulos
correspondientes y añádalos en el orden correcto a la ventana izquierda usando la tecla
de flecha.
Configuración PLC del sistema de válvulas AV
