AVENTICS | Fältbussnod AES/Ventildrivenhet AV, | R412018142–BAL–001–AF
Tabell 17: Möjliga kombinationer av plattor och kretskort
Basplatta
Adapterplatta och inmatningsplatta
Kretskort för separat spänningsmatning
1)
Basplattor med 2 ventilplatser förbinds med ett kretskort.
Kretskorten i AV-EP-basplattorna är fast monterade och kan därför inte kombineras med andra
basplattor.

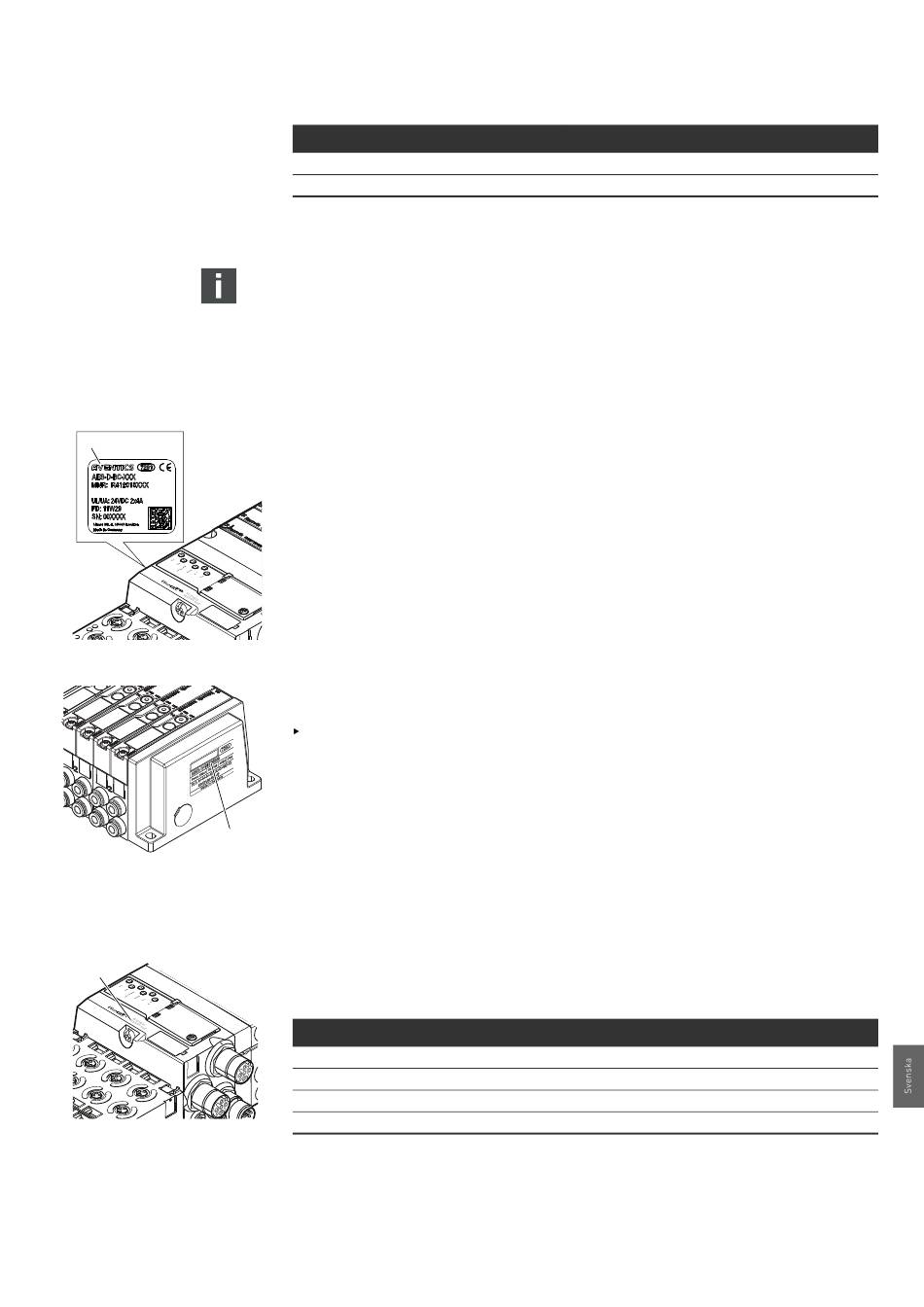

12.3 Identifiering av modulerna

12.3.1 Materialnummer för fältbussnoden
Med hjälp av materialnumret kan man identifiera fältbussnoden entydigt. Om man vill byta ut
fältbussnoden, kan man efterbeställa enheten med hjälp av materialnumret.
Materialnumret finns på baksidan av enheten på typskylten (12) och tryckt på ovansidan under
identifikationsnyckeln. För fältbussnoden, serie AES för EtherCAT, är materialnumret R412018225.
12.3.2

Ventilsystemets materialnummer

Materialnumret för det kompletta ventilsystemet (47) står på den högra ändplattan. Med detta
materialnummer kan man efterbeställa ett likadant ventilsystem.
Observera att materialnumret efter en ombyggnad av ventilsystemet fortfarande hänför sig till
ursprungskonfigurationen (se 12.5.5 "Dokumentera ombyggnaden" på sidan 323).
12.3.3 Fältbussnodens identifikationskod
Identifikationskoden (1) på ovansidan av fältbussnoden i serie AES för EtherCAT är AES-D-BC-ECAT
och beskriver dess viktigaste egenskaper:
Tabell 18: Identifikationskodens betydelse
Beteckning
AES
D
BC
ECAT
Kretskort
Långt förbikopplingskretskort
Kretskort för separat spänningsmatning
Betydelse
Modul i serien AES
D-design
Bus Coupler
För fältbussprotokollet EtherCAT
315
Bygga om ventilsystemet
