9.2.1

Manuell adresstilldelning med adressomkopplare

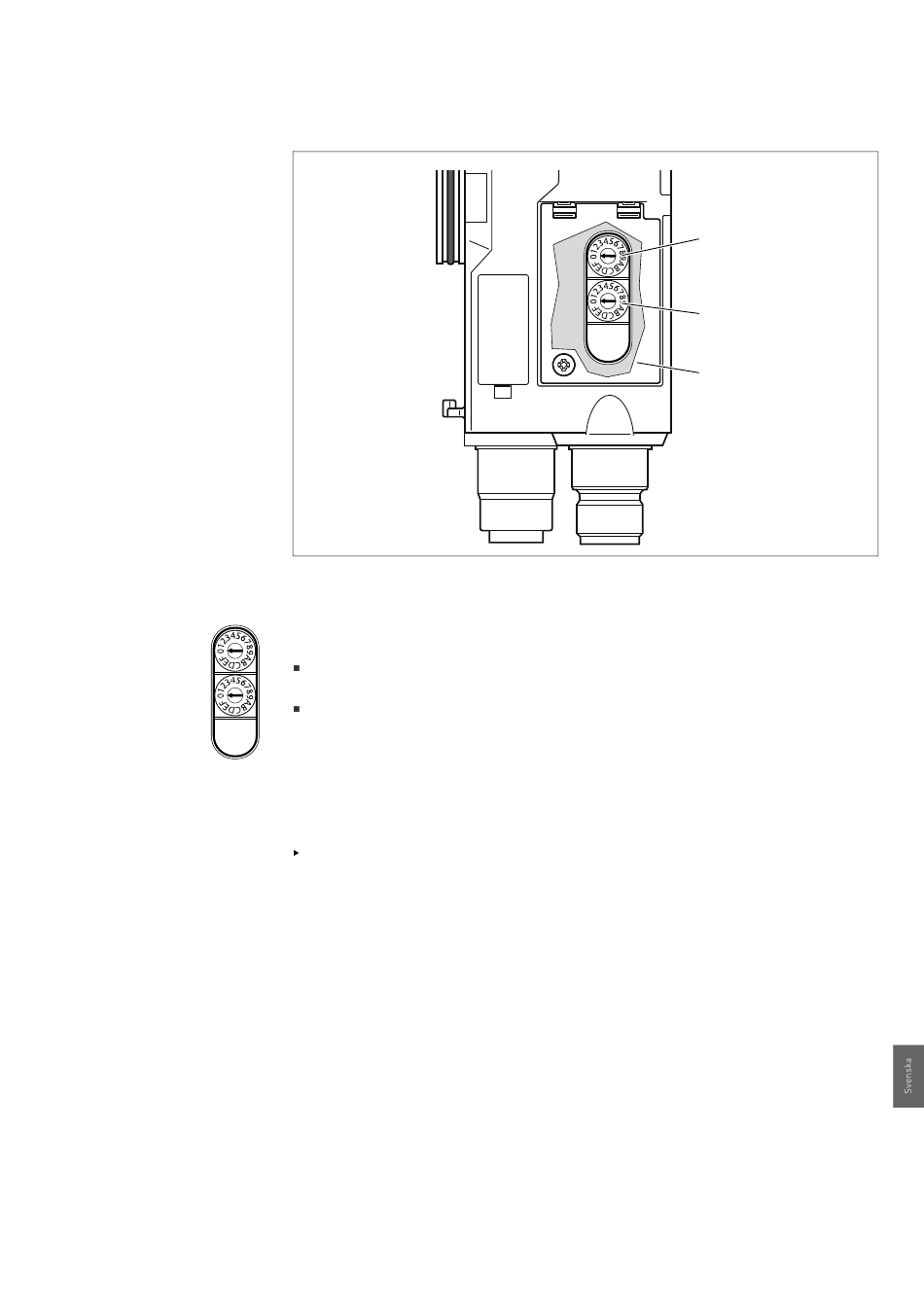

Fig 9: Adressomkopplare S1 och S2 på fältbussnoden
De båda vridomkopplarna S1 och S2 är till för ventilsystemets stationsadress i EtherCat, de är
placerade under det genomskinliga locket (3).
S1
Omkopplare S1: Med omkopplaren S1 ställs högre hexadecimaltal in. Omkopplare S1 är märkt
hexadecimalt från 0 till F.
S2
Omkopplare S2: På omkopplare S2 ställs lägre hexadecimaltal in. Omkopplare S2 är märkt med
hexadecimalt system från 0 till F.
Tillåtna omkopplingsvärden är 1-FE (hexadecimalt) (1-254 (decimalt)).
Till omkopplingsvärdet adderas 1000 (decimalt). Detta resulterar i stationsadressen.
Gör så här vid adresseringen:
Kontrollera, att varje inställd stationsadress endast förekommer en gång i nätverket.
1. Koppla ifrån fältbussnoden från spänningsmatningen UL.
2. Ställ in stationsadressen med omkopplarna S1 och S2 (se Fig. 9). Ställ omkopplarna i ett läge
mellan 1 och 254 decimal resp. 0x01 och 0xFE hexadecimal:
– S1: Adressens högre hexadecimaltal från 0 till F
– S2: Adressens lägre hexadecimaltal från 0 till F
3. Koppla till spänningsmatningen UL igen.
Systemet initieras och adressen på fältbussnoden överförs. Därmed är adresstilldelningen
avaktiverad genom programmeringsmjukvaran.
