150 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, EtherCAT | R412018142–BAL–001–AF
Transformation de l'îlot de distribution
12.2.7

Platines de pontage

44
28
AES-
D-BC-
ECAT
UA P
29

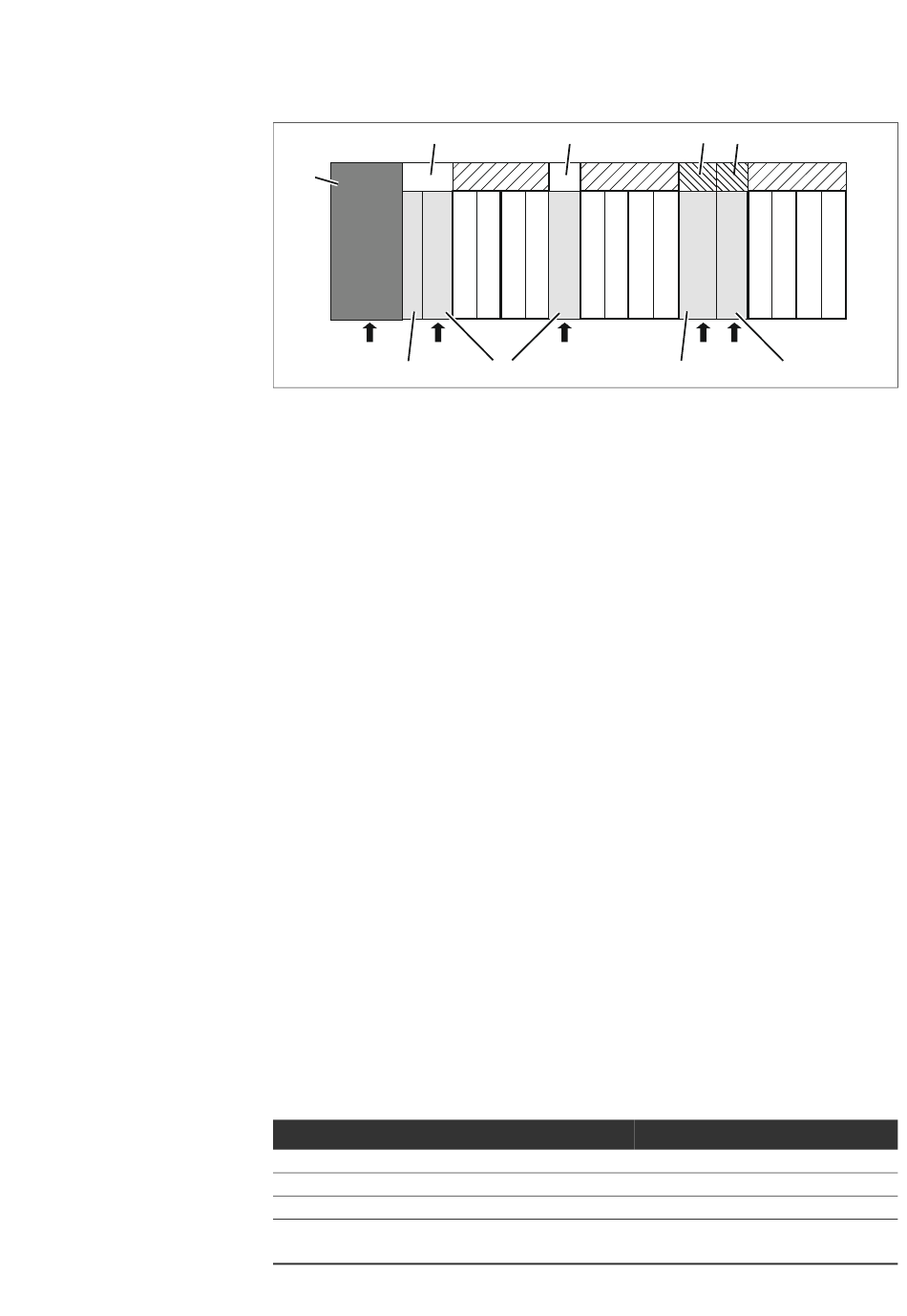

Fig. 18: Platines de pontage courte et longue
28 Coupleur de bus
29 Plaque d'adaptation
30 Plaque d'alimentation pneumatique
36 Plaque d'alimentation électrique
Des platines de pontage pontent les secteurs de l'alimentation en pression et n'ont pas d'autre
fonction. C'est pourquoi elles ne sont pas prises en compte lors de la configuration API.
Les platines de pontage sont disponibles en versions courte et longue :
La platine de pontage longue est toujours située directement sur le coupleur de bus. Elle ponte la
plaque d'adaptation et la première plaque d'alimentation pneumatique.
La platine de pontage courte est utilisée afin de ponter d'autres plaques d'alimentation
pneumatiques.
12.2.8

Platine de surveillance UA-OFF

La platine de surveillance UA-OFF constitue une alternative à la platine de pontage courte dans la
plaque d'alimentation pneumatique (voir fig. 18, page 150).
La platine de surveillance UA-OFF électrique surveille la tension d'actionneur UA à l'état
UA < UA-OFF. Toutes les tensions sont automatiquement conduites. Par conséquent, la platine de
surveillance UA-OFF doit toujours être montée après une plaque d'alimentation électrique à
surveiller.
A l'inverse de la platine de pontage, la platine de surveillance UA-OFF doit être prise en compte lors
de la configuration de la commande.
12.2.9

Combinaisons d'embases et de platines possibles

Les quadruples platines pilotes de distributeurs sont toujours combinées à deux doubles embases.
Le tableau 17 montre comment combiner les embases, plaques d'alimentation pneumatiques,
plaques d'alimentation électriques et plaques d'adaptation à différentes platines pilotes de
distributeurs, de pontage et d'alimentation.
Tableau 17 :Combinaisons de plaques et de platines possibles
Embase
Double embase
Triple embase
2 doubles embases
Plaque d'alimentation pneumatique
45
P
30
39 Platine d'alimentation
44 Platine de pontage longue
45 Platine de pontage courte
46 Platine de surveillance UA-OFF
Platine
Double platine pilote de distributeurs
Triple platine pilote de distributeurs
Quadruple platine pilote de distributeurs
Platine de pontage courte ou platine
de surveillance UA-OFF
39 46
UA P
36 30
1)
