186 AVENTICS | Accoppiatore bus AES/driver valvole AV, EtherCAT | R412018142–BAL–001–AF

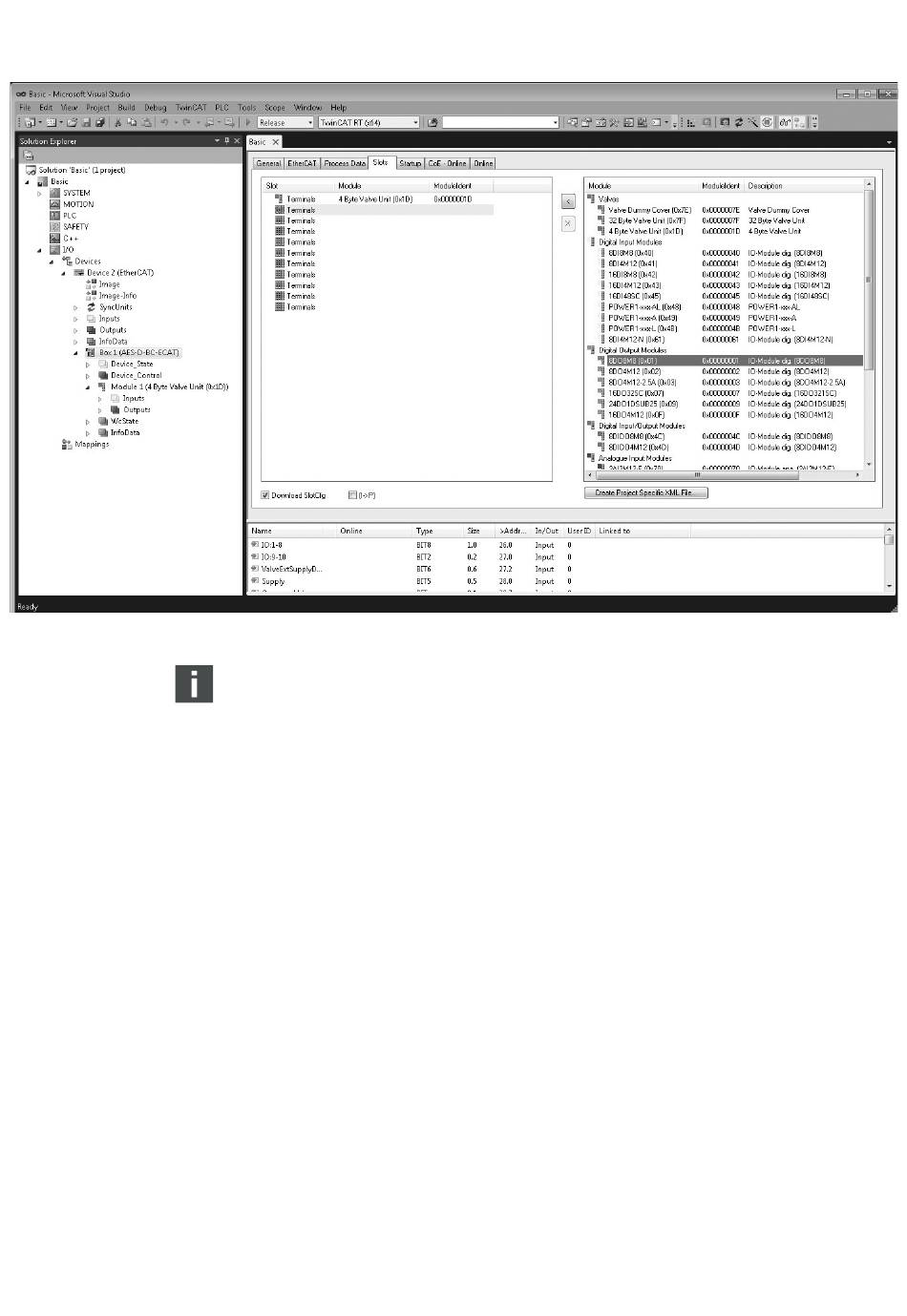

Configurazione PLC del sistema valvole AV
Nella rappresentazione ad albero sul lato sinistro è riportata la sequenza logica dei moduli, mentre
nella finestra "Slot" la disposizione fisica. Se si aggiungono moduli analogici, TwinCAT li inserisce
quindi nella rappresentazione ad albero sempre prima dei moduli digitali, tuttavia con il numero di
modulo corretto. La sequenza può pertanto differire da quella nella finestra "Slot". Per verificare se
la configurazione è corretta, è necessario confrontare gli oggetti CoE 0xF030 (Configured Module
List) e 0xF050 (Detected Module List).
4. In base alla procedura standard del System Manager, assegnare ai driver valvole e ai moduli di
uscita l'indirizzo di uscita e ai moduli d'ingresso l'indirizzo d'ingresso desiderati.
