130 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, EtherCAT | R412018142–BAL–001–AF
Configuration API de l'îlot de distribution AV
M4 M3 M2
8DO8M8 8DI8M8 8DI8M8

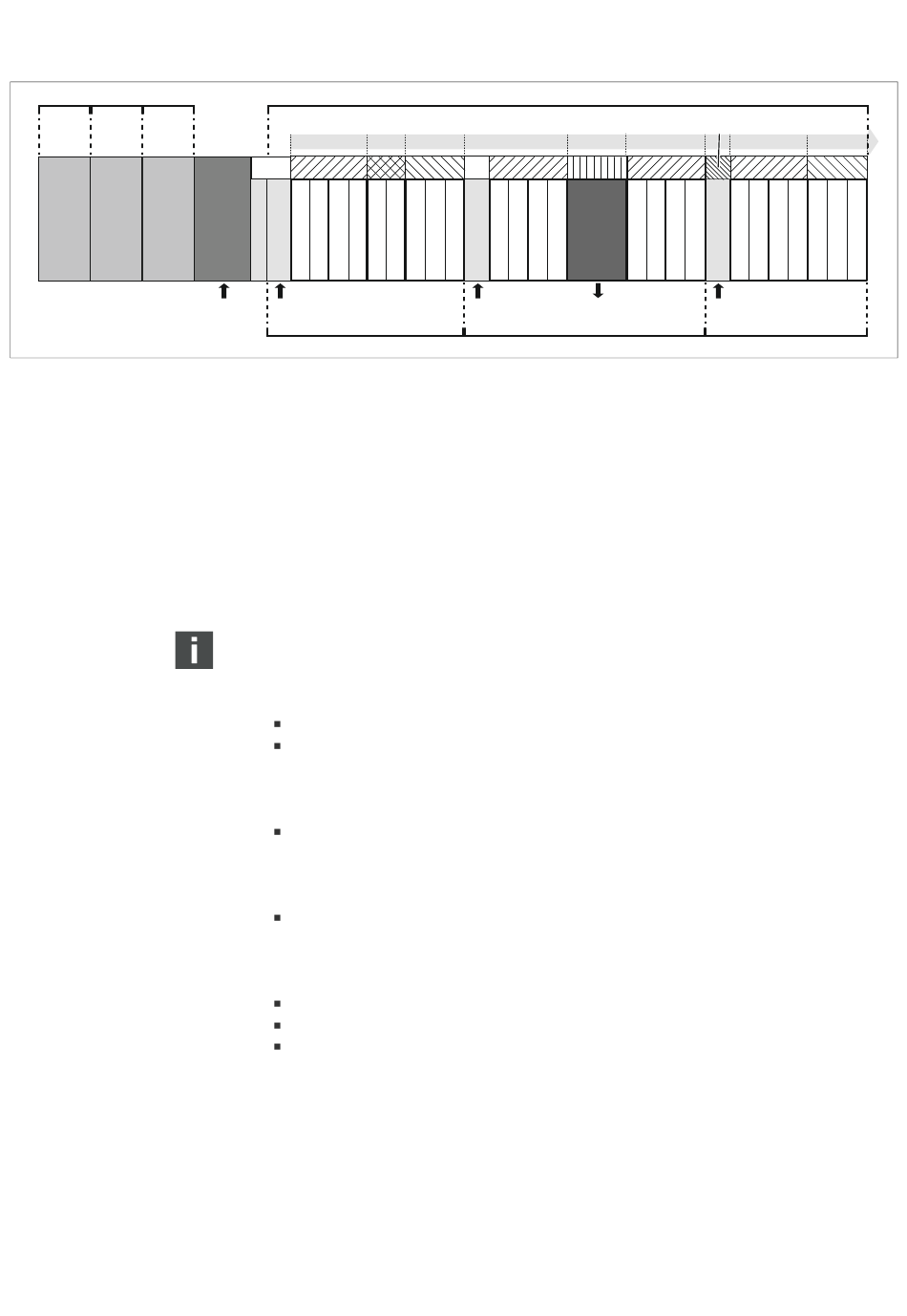

Fig. 7: Numérotation des modules et emplacements M1 dans un îlot de distribution avec modules E/S
M1-Slot 1
AES-
D-BC-
ECAT
UA P
S1 Section 1
S2 Section 2
S3 Section 3
M1 Module 1
M2 Module 2
M3 Module 3
M4 Module 4
L'illustration schématique des composants de la plage de distributeurs est expliquée au
chapitre 12.2 « Plage de distributeurs », page 145.
Exemple La fig. 7 présente un îlot de distribution doté des propriétés suivantes :
Coupleur de bus
Section 1 (S1) avec 9 distributeurs
– Quadruple platine pilote de distributeurs
– Double platine pilote de distributeurs
– Triple platine pilote de distributeurs
Section 2 (S2) avec 8 distributeurs
– Quadruple platine pilote de distributeurs
– Régulateur de pression
– Quadruple platine pilote de distributeurs
Section 3 (S3) avec 7 distributeurs
– Platine d'alimentation
– Quadruple platine pilote de distributeurs
– Triple platine pilote de distributeurs
Module d'entrée
Module d'entrée
Module de sortie
Le code de configuration API de l'unité complète s'intitule alors :
423–4M4U43
8DI8M8
8DI8M8
8DO8M8
M1-Slot 2
M1-Slot 3 M1-Slot 4
P
S1
M1
M1-Slot 7
M1-Slot 5 M1-Slot 6
AV-EP
(M)
A
UA
S2
P Alimentation en pression
A Raccord de service du régulateur
de pression individuelle
UA Alimentation en tension
AV-EP Régulateur de pression
M1-Slot 8 M1-Slot 9
S3
