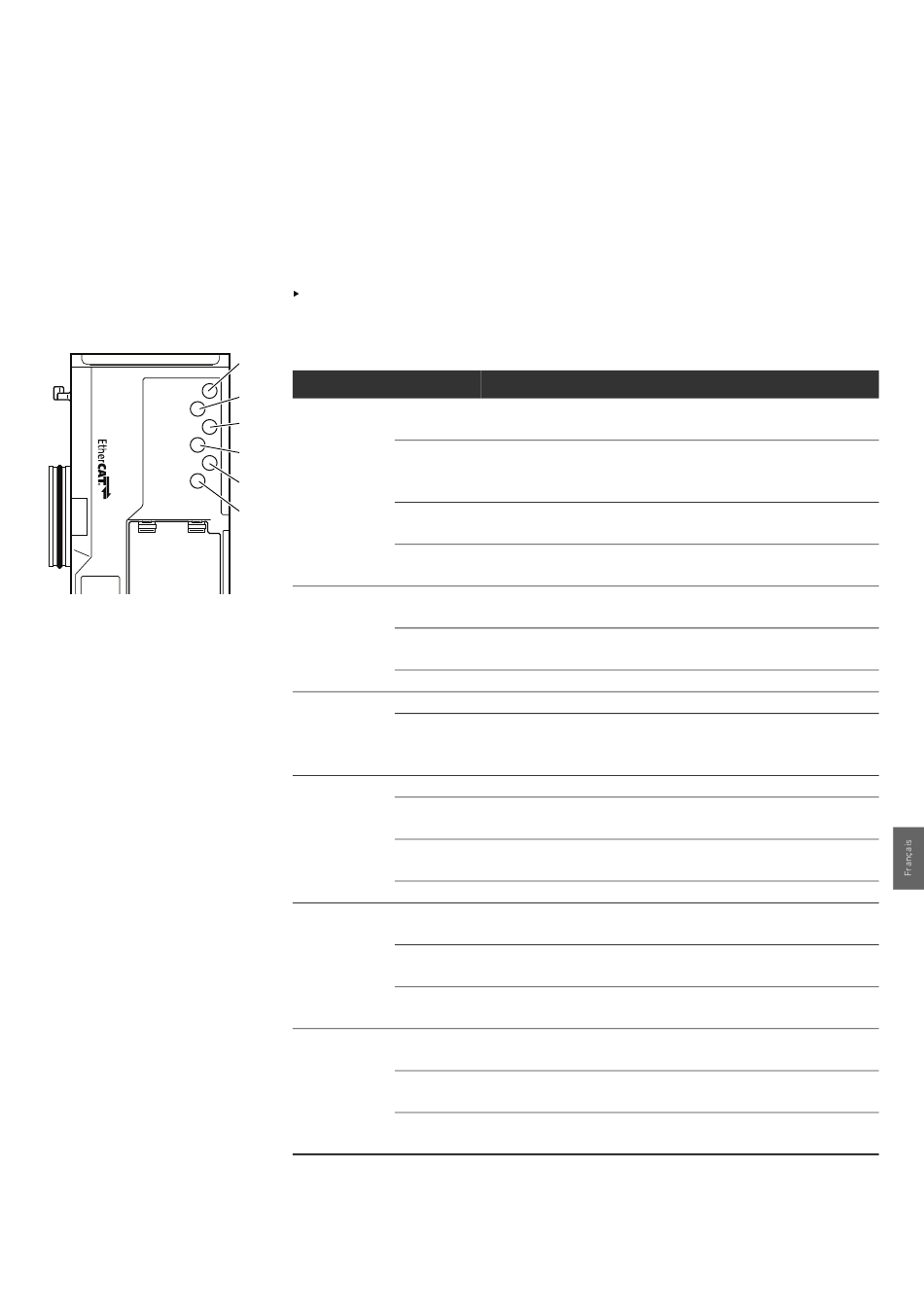

Lecture de l'affichage de diagnostic
sur le coupleur de bus
UL
UA
IO/DIAG
RUN
S 1
S 2
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, EtherCAT | R412018142–BAL–001–AF

11 Diagnostic par LED du coupleur de bus

Le coupleur de bus surveille les alimentations en tension pour le système électronique et la
commande de l'actionneur. Si le seuil dépasse la limite supérieure ou inférieure, un signal d'erreur
est généré puis envoyé à la commande. Par ailleurs, les LED de diagnostic affichent l'état en cours.
Les LED placées sur la partie supérieure du coupleur de bus restituent les messages indiqués dans
le tableau 15.
Avant la mise en service et en cours de fonctionnement, vérifier régulièrement les fonctions du
coupleur de bus en lisant les LED.
Tableau 15 :Signification du diagnostic par LED
14
Désignation Couleur
15
UL (14) Verte
16
Rouge
17
18
19 Rouge
Verte / Rouge
UA (15) Verte
Rouge
Rouge
IO / DIAG (16) Rouge
Rouge
RUN (17) Verte
Verte
Verte
Verte
S1 (18) Verte
Verte
Verte
S2 (19) Verte
Verte
Verte
Diagnostic par LED du coupleur de bus
Statut Signification
Allumée L'alimentation électrique du système électronique est
supérieure à la limite inférieure tolérée (18 V CC).
Clignotante L'alimentation électrique du système électronique est
inférieure à la limite inférieure tolérée (18 V CC) et
supérieure à 10 V CC.
Allumée Alimentation électrique du système électronique
inférieure à 10 V CC
Eteinte L'alimentation électrique du système électronique est
nettement inférieure à 10 V CC (seuil non défini).
Allumée La tension de l'actionneur est supérieure à la limite
inférieure tolérée (21,6 V CC)
Clignotante Tension de l'actionneur inférieure à la limite inférieure
tolérée (21,6 V CC) et supérieure à UA-OFF
Allumée Tension de l'actionneur inférieure à UA-OFF
Allumée Présence d'un message de diagnostic pour un module
Clignotante La configuration de l'unité de distributeur est erronée ou
une erreur de fonctionnement s'est produite au niveau de
la platine bus.
Allumée Le coupleur de bus est réglé sur le statut OPERATIONAL.
Clignotements Le coupleur de bus est réglé sur le statut
isolés SAFE OPERATIONAL.
Clignotante Le coupleur de bus est réglé sur le statut
PRE-OPERATIONAL.
Eteinte L'appareil est réglé sur le statut INIT.
Allumée La liaison physique entre le coupleur de bus et le réseau
a été détectée (lien établi).
Clignote Bloc de données reçu (clignote à chaque bloc
rapidement de données reçu).
Eteinte Le coupleur de bus ne dispose d'aucune liaison physique
au réseau.
Allumée La liaison physique entre le coupleur de bus et le réseau
a été détectée (lien établi).
Clignote Bloc de données reçu (clignote à chaque bloc
rapidement de données reçu).
Eteinte Le coupleur de bus ne dispose d'aucune liaison physique
au réseau.
143
