Typenschild des Buskopplers

Das Typenschild befindet sich auf der Rückseite des Buskopplers. Es enthält folgende Angaben:

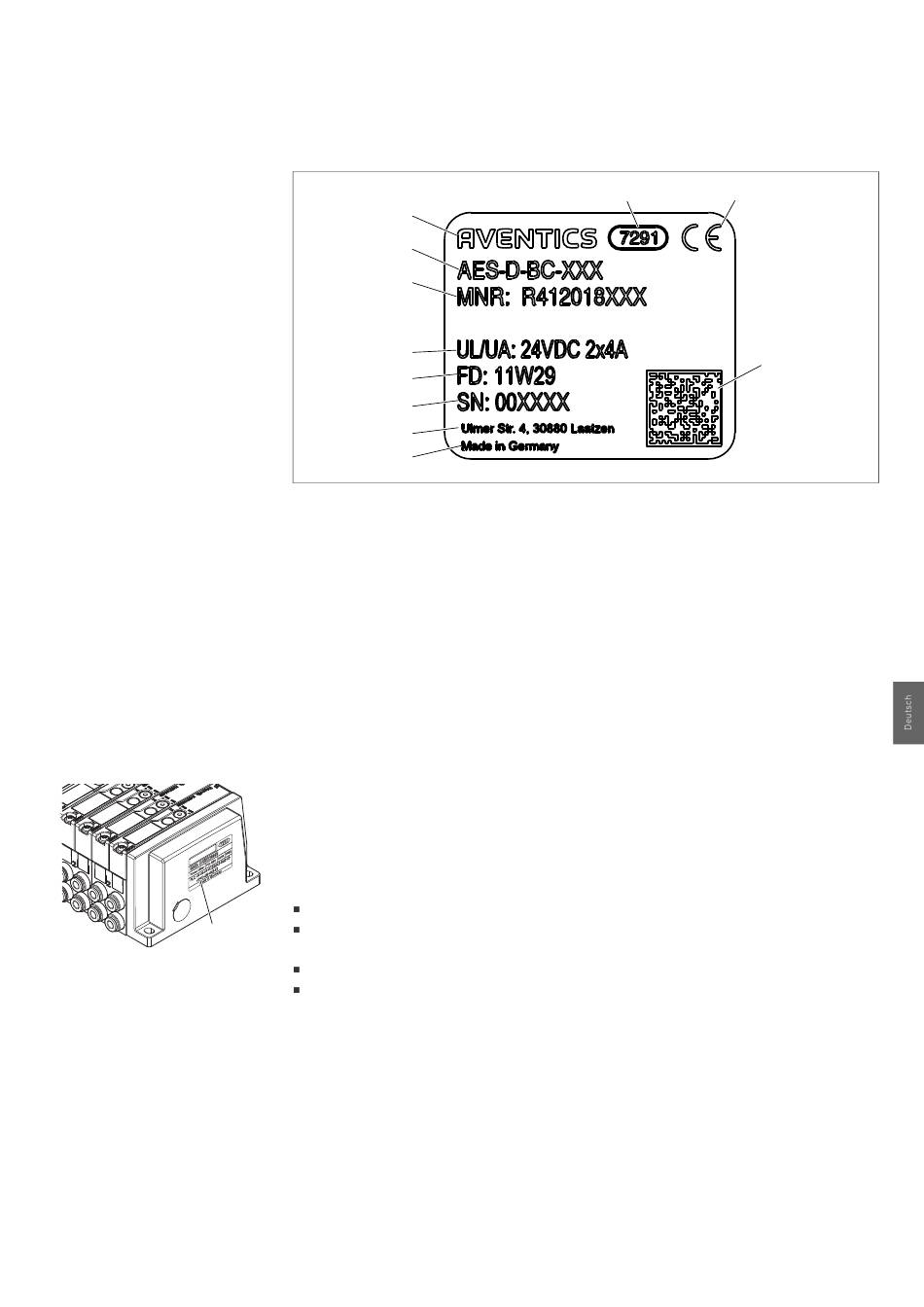

Abb. 19: Typenschild des Buskopplers
48 Logo
49 Serie
50 Materialnummer
51 Spannungsversorgung
52 Fertigungsdatum in der Form FD:
<YY>W<WW>
12.4 SPS-Konfigurationsschlüssel
12.4.1 SPS-Konfigurationsschlüssel des Ventilbereichs
Der SPS-Konfigurationsschlüssel für den Ventilbereich (59) ist auf der rechten Endplatte
aufgedruckt.
Der SPS-Konfigurationsschlüssel gibt die Reihenfolge und den Typ der elektrischen Komponenten
anhand eines Ziffern- und Buchstabencodes wieder. Der SPS-Konfigurationsschlüssel hat nur
Ziffern, Buchstaben und Bindestriche. Zwischen den Zeichen wird kein Leerzeichen verwendet.
Allgemein gilt:
Ziffern und Buchstaben geben die elektrischen Komponenten wieder
59 Jede Ziffer entspricht einer Ventiltreiberplatine. Der Wert der Ziffer gibt die Anzahl der
Ventilplätze für eine Ventiltreiberplatine wieder
Buchstaben geben Sondermodule wieder, die für die SPS-Konfiguration relevant sind
„–" visualisiert eine pneumatische Einspeiseplatte ohne UA-OFF-Überwachungsplatine; nicht
relevant für die SPS-Konfiguration
48
49
50
51
52
53
54
55
Umbau des Ventilsystems
58 57
53 Seriennummer
54 Adresse des Herstellers
55 Herstellerland
56 Datamatrix-Code
57 CE-Kennzeichen
58 interne Werksbezeichnung
