2. Beschreibung der Hardware
2.1 Der WEBIT-C2-Steuerungscomputer A30
Der Steuerungscomputer ist eine Einheit, bestehend aus einer Platine PL741 mit Rechnerkern und den Ein- und Ausgängen und
wird von einer Beschriftungsscheibe abgedeckt. Auf der Beschriftungsscheibe sind alle Signale bezeichnet und mit der
Klemmenbezeichnung versehen. Auf dem Steuerungscomputer sind sowohl 230V AC als auch 24V DC Eingänge vorhanden.
Als Ausgänge sind Relaiskontakte und Standardausgänge für 24V DC vorhanden. Die Rufanschlüsse sind sowohl Eingänge für
die Ruftaster als auch Ausgänge für die Rufquittung. Die Ein- und Ausgänge sind über steckbare Klemmen am äußeren Rand
des Steuerungscomputers angeordnet.
Die Beschreibung der Klemmen teilt sich in die Gerätebezeichnung und die Klemmenbezeichnung auf. Nach dem
Gleichheitszeichen steht die Klemmenbeschriftung.
z.B.:
A30:I6 = Fahrschütze
bedeutet: Gerät A30 Klemme I6 mit Beschriftung Fahrschütze.

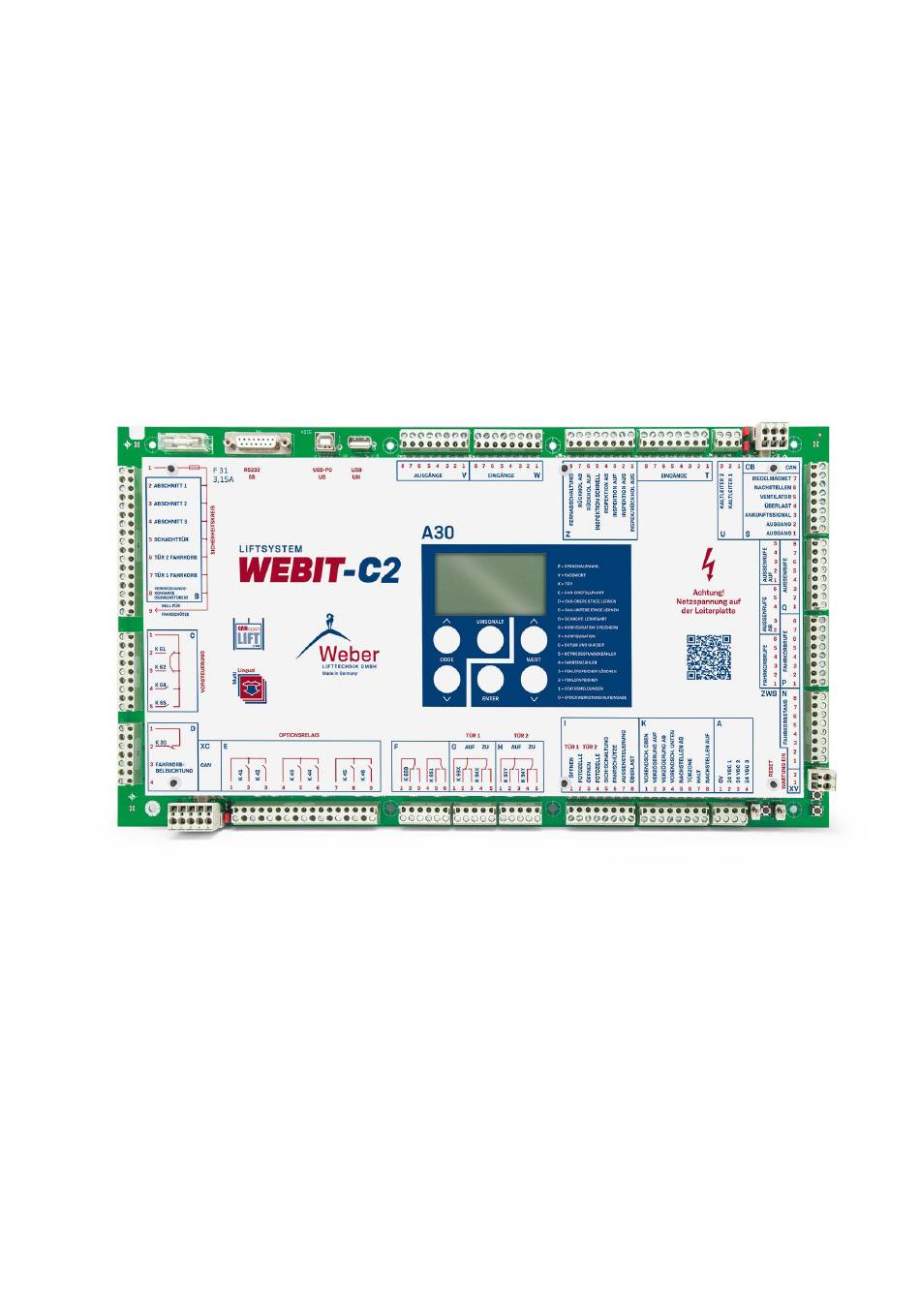

Bild 1: WEBIT-C2-Steuerungscomputerplatine PL741, Betriebsmittelkennung A30
