3.17 RS232-Schnittstellen
Eine neunpolige RS232 Kommunikationsschnittstelle zum Anschluß eines PCs befindet sich unter der Beschriftungsscheibe
und findet nur in Ausnahmefällen Verwendung.
Die Einstellung der Übertragungsparameter ist auf 9600 Baud / 8 Bit / keine Parität / 1 Stopbit voreingestellt.
Als Verbindungsleitung kann ein Nullmodem- bzw. Crossover- Kabel verwendet werden.
Eine 15- polige D-Sub Buchse XH (Service) befindet sich an der Oberseite der Platine. Sie ermöglicht den Anschluss eines
Handbediengerätes und stellt dafür eine RS232 Kommunikationsschnittstelle sowie die Spannungsversorgung des
Handbediengerätes bereit. Zum Anschluss eines PCs über diesen Anschluss wird ein spezieller Adapter verwendet.
3.18 CAN-Schnittstellen
Der WEBIT-C2-Steuerungscomputer verfügt über zwei CAN-Schnittstellen. Die Schnittstelle XC CAN ist für den
Absolutwertgeber reserviert. Die Schnittstelle CB CAN ist für eine Ruferweiterung vorbelegt.
Jedem CAN-Anschluss sind drei LEDs zugeordnet. Die erste grüne LED informiert über den Zustand der Schnittstellen. Ein
Leuchten dieser LED signalisiert, dass die Schnittelle in Ordnung ist. Die zweite grüne LED (blinkend) signalisiert eine aktive
Übertragung auf der Schnittstelle. Ein Übertragungfehler liegt vor, wenn die dritte LED rot leuchtet.

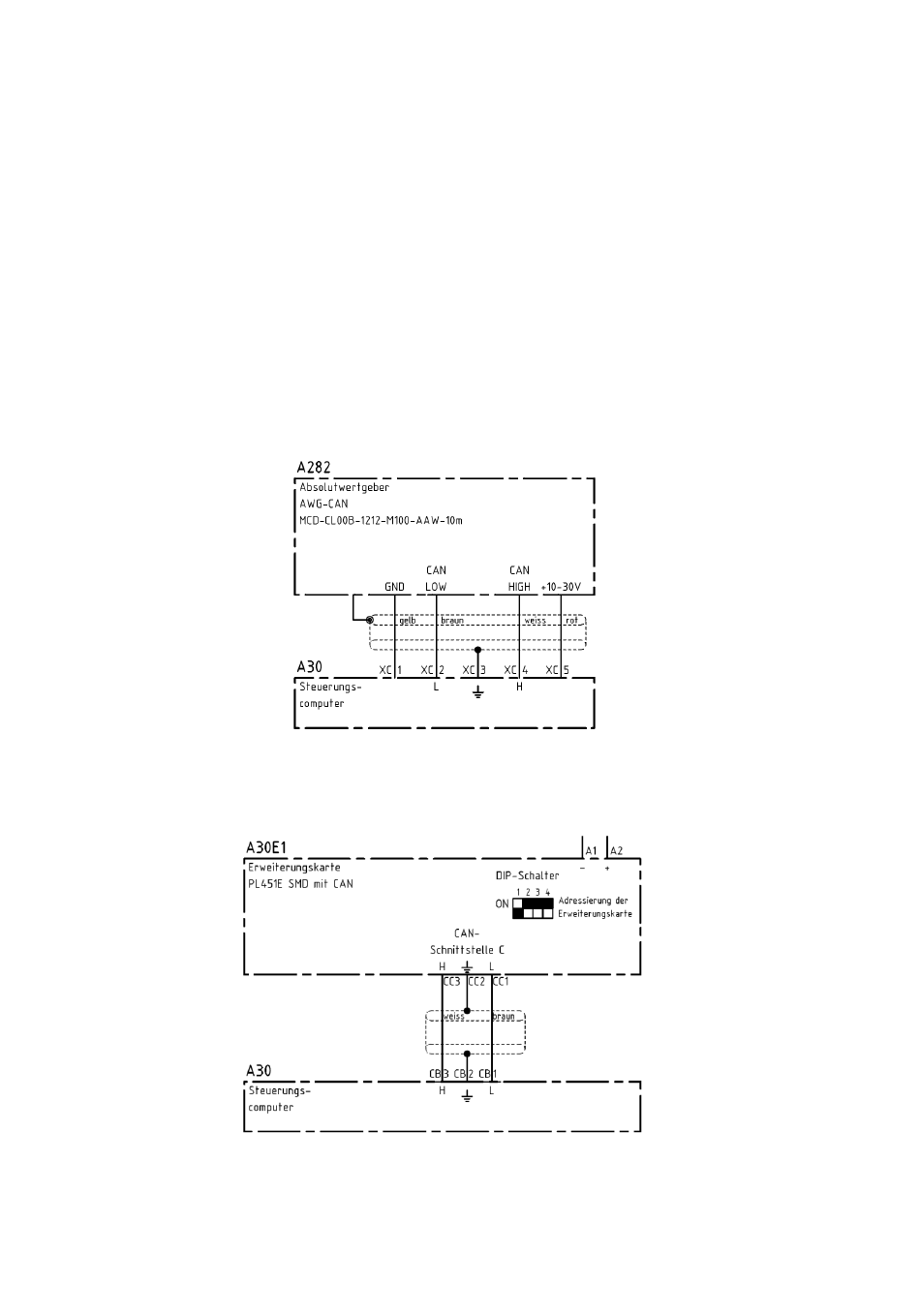

A30:XC CAN = CAN A (Schachtkopierung, 250 kBaud, abhängig von Parameter 7.20)
A30:CB CAN = CAN B (Ruferweiterung PL 451E CAN, 125 kBaud)
Wenn eine Erweiterungskarte PL 451E nachgerüstet oder eine vorhandene bei Defekt ausgetauscht wird, muss diese
konfiguriert werden. Dazu ist sie mit Hilfe der DIP-Schalter auf die erforderliche Adresse einzustellen. Danach kann im
Hauptmenü W [Wartung] auf PL451E schreiben ausgewählt werden. Die in der Steuerungskonfiguration eingestellten
Parameter werden damit in die PL451E übertragen.
