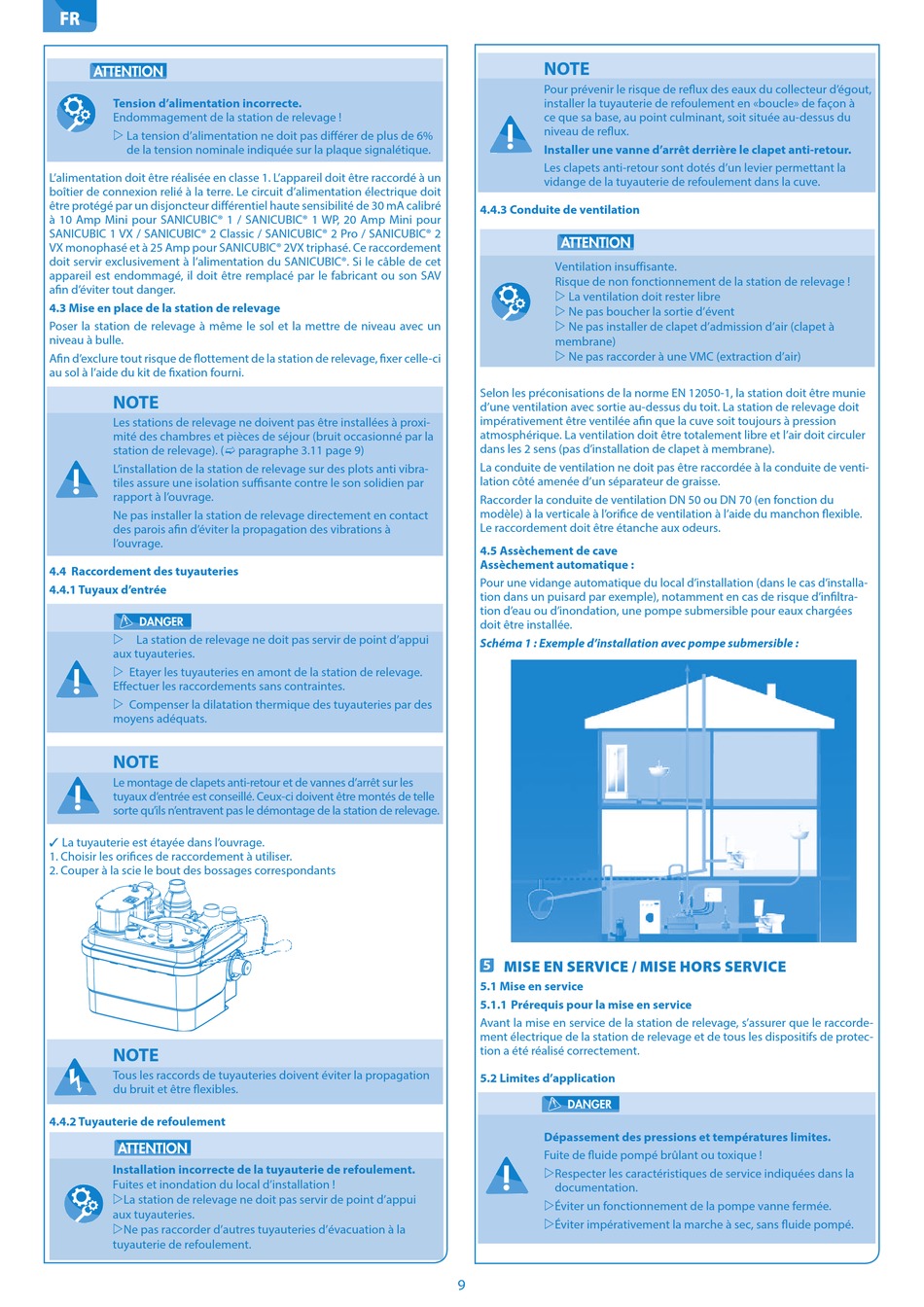

Mise En Place De La Station De Relevage; Raccordement Des Tuyauteries; Assèchement De La Cave; Mise En Service / Hors Service - SFA SANICUBIC 1 Bedienungs- & Installationsanleitung

FR
Tension d'alimentation incorrecte .
Endommagement de la station de relevage !
w La tension d'alimentation ne doit pas différer de plus de 6%
de la tension nominale indiquée sur la plaque signalétique.
L'alimentation doit être réalisée en classe 1. L'appareil doit être raccordé à un
boîtier de connexion relié à la terre. Le circuit d'alimentation électrique doit
être protégé par un disjoncteur différentiel haute sensibilité de 30 mA calibré
à 10 Amp Mini pour SANICUBIC® 1 / SANICUBIC® 1 WP, 20 Amp Mini pour
SANICUBIC 1 VX / SANICUBIC® 2 Classic / SANICUBIC® 2 Pro / SANICUBIC® 2
VX monophasé et à 25 Amp pour SANICUBIC® 2VX triphasé. Ce raccordement
doit servir exclusivement à l'alimentation du SANICUBIC®. Si le câble de cet
appareil est endommagé, il doit être remplacé par le fabricant ou son SAV
afin d'éviter tout danger.

4 .3 Mise en place de la station de relevage

Poser la station de relevage à même le sol et la mettre de niveau avec un
niveau à bulle.
Afin d'exclure tout risque de flottement de la station de relevage, fixer celle-ci
au sol à l'aide du kit de fixation fourni.
NOTE
Les stations de relevage ne doivent pas être installées à proxi-
mité des chambres et pièces de séjour (bruit occasionné par la
station de relevage). (c paragraphe 3.11 page 9)
L'installation de la station de relevage sur des plots anti vibra-
tiles assure une isolation suffisante contre le son solidien par
rapport à l'ouvrage.
Ne pas installer la station de relevage directement en contact
des parois afin d'éviter la propagation des vibrations à
l'ouvrage.

4 .4 Raccordement des tuyauteries

4 .4 .1 Tuyaux d'entrée
wLa station de relevage ne doit pas servir de point d'appui
aux tuyauteries.
w Etayer les tuyauteries en amont de la station de relevage.
Effectuer les raccordements sans contraintes.
w Compenser la dilatation thermique des tuyauteries par des
moyens adéquats.
NOTE
Le montage de clapets anti-retour et de vannes d'arrêt sur les
tuyaux d'entrée est conseillé. Ceux-ci doivent être montés de telle
sorte qu'ils n'entravent pas le démontage de la station de relevage.
✓ La tuyauterie est étayée dans l'ouvrage.
1. Choisir les orifices de raccordement à utiliser.
2. Couper à la scie le bout des bossages correspondants
NOTE
Tous les raccords de tuyauteries doivent éviter la propagation
du bruit et être flexibles.
4 .4 .2 Tuyauterie de refoulement
Installation incorrecte de la tuyauterie de refoulement .
Fuites et inondation du local d'installation !
wLa station de relevage ne doit pas servir de point d'appui
aux tuyauteries.
wNe pas raccorder d'autres tuyauteries d'évacuation à la
tuyauterie de refoulement.
NOTE
Pour prévenir le risque de reflux des eaux du collecteur d'égout,
installer la tuyauterie de refoulement en «boucle» de façon à
ce que sa base, au point culminant, soit située au-dessus du
niveau de reflux.
Installer une vanne d'arrêt derrière le clapet anti-retour .
Les clapets anti-retour sont dotés d'un levier permettant la
vidange de la tuyauterie de refoulement dans la cuve.
4 .4 .3 Conduite de ventilation
Ventilation insuffisante.
Risque de non fonctionnement de la station de relevage !
w La ventilation doit rester libre
w Ne pas boucher la sortie d'évent
w Ne pas installer de clapet d'admission d'air (clapet à
membrane)
w Ne pas raccorder à une VMC (extraction d'air)
Selon les préconisations de la norme EN 12050-1, la station doit être munie
d'une ventilation avec sortie au-dessus du toit. La station de relevage doit
impérativement être ventilée afin que la cuve soit toujours à pression
atmosphérique. La ventilation doit être totalement libre et l'air doit circuler
dans les 2 sens (pas d'installation de clapet à membrane).
La conduite de ventilation ne doit pas être raccordée à la conduite de venti-
lation côté amenée d'un séparateur de graisse.
Raccorder la conduite de ventilation DN 50 ou DN 70 (en fonction du
modèle) à la verticale à l'orifice de ventilation à l'aide du manchon flexible.
Le raccordement doit être étanche aux odeurs.
4 .5 Assèchement de cave
Assèchement automatique :
Pour une vidange automatique du local d'installation (dans le cas d'installa-
tion dans un puisard par exemple), notamment en cas de risque d'infiltra-
tion d'eau ou d'inondation, une pompe submersible pour eaux chargées
doit être installée.
Schéma 1 : Exemple d'installation avec pompe submersible :
5
MISE EN SERVICE / MISE HORS SERVICE

5 .1 Mise en service

5 .1 .1 Prérequis pour la mise en service
Avant la mise en service de la station de relevage, s'assurer que le raccorde-
ment électrique de la station de relevage et de tous les dispositifs de protec-
tion a été réalisé correctement.

5 .2 Limites d'application

Dépassement des pressions et températures limites .
Fuite de fluide pompé brûlant ou toxique !
w R especter les caractéristiques de service indiquées dans la
documentation.
w É viter un fonctionnement de la pompe vanne fermée.
wÉviter impérativement la marche à sec, sans fluide pompé.
