DESCRIÇÃO
3 .1 Descrição geral
Este aparelho é uma estação elevatória compacta. SANICUBIC® 2 Classic
e SANICUBIC® 2 Pro são estações elevatórias concebidas especificamente
para um uso individual ou comercial. SANICUBIC® 1 VX e SANICUBIC®
2 VX são estações elevatórias concebidas especificamente para um uso
coletivo (edifícios profissionais, restauração, indústrias, escolas, hotéis ou
centros comerciais). Estes aparelhos estão em conformidade com a norma
EN 12050-1 (estação elevatória para efluentes que contêm fezes) assim como
com as diretivas europeias sobre os produtos de construção, segurança
elétrica e compatibilidade eletromagnética. DoP consultável na nossa página
da Internet.
3 .2 Âmbito de fornecimento
Dependendo da versão selecionada, são fornecidos os seguintes
componentes:
• Reservatório coletor com 1 ou 2 bombas consoante o modelo, e 3 sensores
de nível
• Unidade de controlo remoto (exceto SANICUBIC® 1)
• Caixa de alarme com fios ou HF consoante o modelo
• Válvulas de retenção
• Kit de fixação (parafusos, buchas)
• Mangas de ligação dos tubos de condução de água, de descarga e de
ventilação
• Abraçadeiras de aperto para mangas de ligação
• Turbina de ventilação

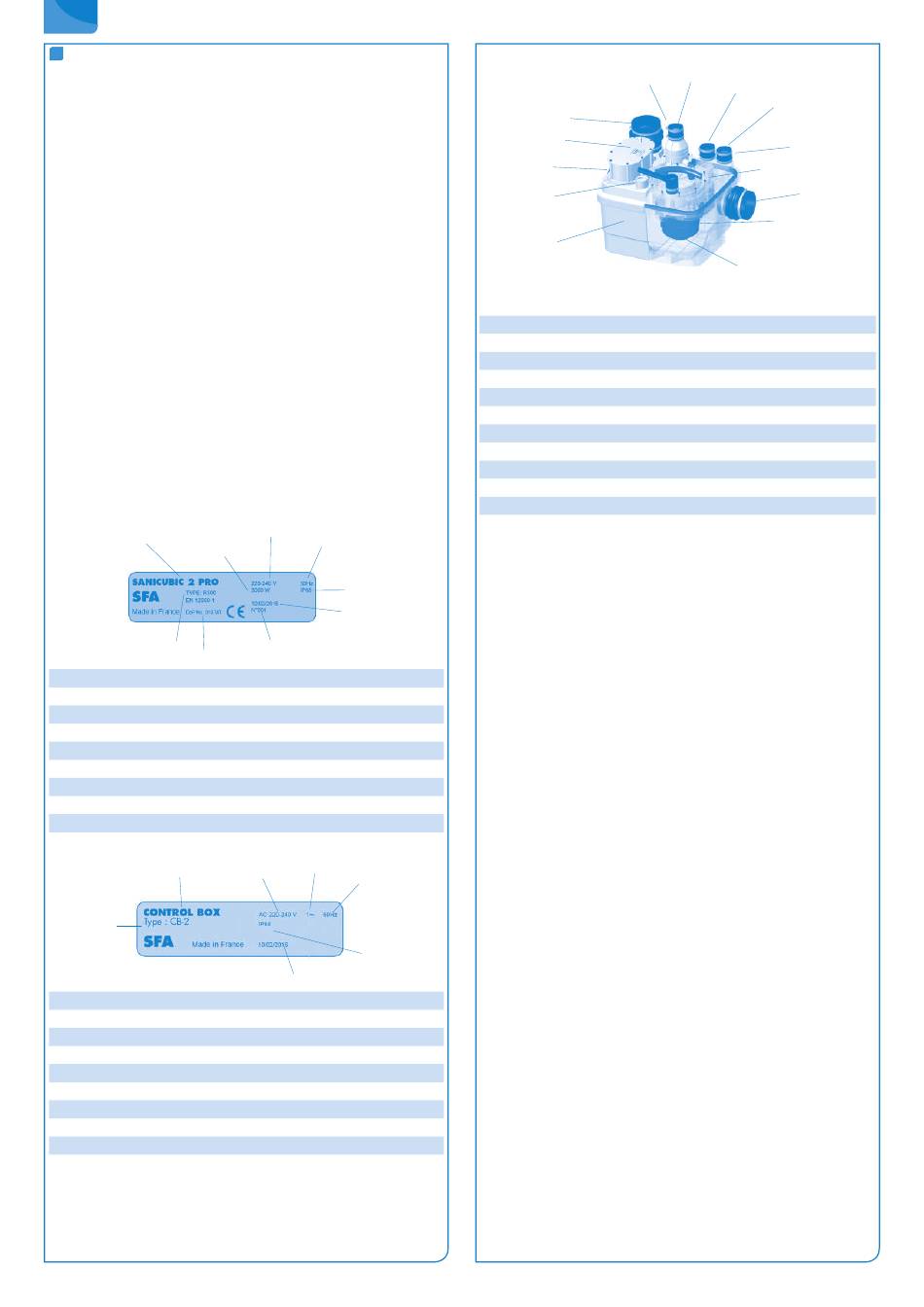

3 .3 Placa de características
Exemplos:
Estação elevatória
1
2
9
8
1 Designação da estação elevatória
2 Consumo dos motores
3 Alimentação
4 Frequência
5 Índice de proteção
6 Data de produção
7 Número de identificação
8 Referência da declaração de desempenho (DoP)
9 Tipo de certificação
Unidade de controlo
2
1
1 Tipo de certificação
2 Designação da unidade de controlo
3 Alimentação
4 Tipo de fase
5 Frequência
6 Índice de proteção
7 Data de produção
8 Referência da declaração de desempenho (DoP)
9 Tipo de certificação
3
4
5
6
7
4
3
5
6
7
3 .4 Conceção e modo de funcionamento
1
5
1
8
6
Tabela 2 : Ilustração SANICUBIC® 1
1 Entrada
2 Entrada
3 Evacuação
4 Orifício de ventilação
5 Sensor de nível (tubo imersor)
6 Reservatório
7 Alçapão
8 Orifício de controlo
9 Válvula de retenção incorporada
10 Conjunto motor-bomba
11 Sistema de dilaceração
A estação elevatória tem várias entradas horizontais e verticais para
tubagens de diâmetro exterior 40/50/100/110 mm (1) e de diâmetro
exterior 40/50 mm (2). O conjunto motor-bomba (10) encaminha os
fluidos bombeados na tubagem de descarga vertical de diâmetro exterior
50 mm (3) e de diâmetro exterior 110 mm para o SANICUBIC® 2 VX. A conduta
de ventilação (4) permite que a depósito se mantenha sempre a pressão
atmosférica.
Modo de funcionamento:
Os efluentes entram na estação elevatória pelas entradas horizontais e
verticais (1) (2). São encaminhados para um depósito estanque que não
deixa passar gases, cheiros nem água (6). Comandado por um sensor de nível
(5) e uma caixa de controlo, os efluentes são dilacerados pelo sistema de
dilaceração (11) ou impulsionados por uma roda Vortex para os SANICUBIC®
1VX e SANICUBIC® 2 VX, e elevados automaticamente, logo que eles atinjam
um determinado nível no depósito, por uma ou duas bombas, dependendo
do modelo (10) acima do nível de refluxo serem encaminhados pela a
tubagem de evacuação.
- SANICUBIC® 1/ SANICUBIC® 1 WP contém 1 bomba equipada com um
sistema de dilaceração de alto rendimento.
- SANICUBIC® 1 VX é fornecido com uma bomba com turbina vortex.
- SANICUBIC® 2 Classic/SANICUBIC® 2 Pro contém 2 bombas independentes.
Cada uma destas bombas tem um sistema de dilaceração de alto rendimento.
As 2 bombas funcionam alternadamente. Em caso de funcionamento
anormal, os 2 motores funcionam simultaneamente (ou se uma bomba
estiver com defeito, a outra entra em funcionamento).
- SANICUBIC® 2 VX contém 2 bombas independentes, cada uma com uma
passagem livre de 50 mm. As 2 bombas funcionam alternadamente.
Em caso de funcionamento anormal, os 2 motores funcionam
simultaneamente (ou se uma das 2 bombas de vórtice estiver com defeito,
a outra entra em funcionamento).
Sensor de nível / Tubo imersor:
• 2 Tubos imersores compridos
Em funcionamento normal, assim que os efluentes atingem o nível de
acionamento do tubo comprido no depósito, o sistema de bombagem
começa a funcionar.
• Tubo imersor curto
Num funcionamento anormal, se os efluentes atingem o nível alto no
depósito (tubo curto), é acionado um alarme sonoro e visual e o sistema de
bombagem começa a funcionar (se não estiver com anomalia).
3 .5 Dados técnicos
Estação elevatória para águas sanitárias (resitente a inundações para as versões
SANICUBIC® 1 WP, SANICUBIC® 1 VX, SANICUBIC® 2 Classic, SANICUBIC® 2 Pro,
SANICUBIC® 2 VX).
77
9 3
4
2
1
7
1
10
11
Ø ext.40/50/100/110 mm
Ø ext.40/50 mm
Ø ext. 50 mm
Ø ext. 50 mm
