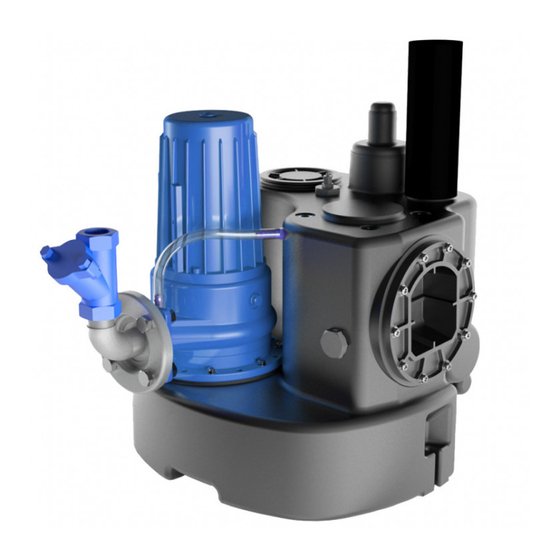

SFA SANICUBIC 1 GR Betriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
9010
06.19
SANICUBIC
SANICUBIC
Sewage Lifting unit with cutting
UK
system • Operation manual
Abwasserhebeanlagen mit Schneid-
DE
werk • Betriebsanleitung
Station de relevage des eaux usées
FR
à pompe dilacératrice
• Mode d'emploi
Stazione di pompaggio acque reflue
IT
con trituratore • Istruzioni per l'uso
1 GR
®
GR
®
SANICUBIC
Afvalwater opvoerinstallaties met
NL
versnijder • Gebruikshandleiding
Equipos elevadores de aguas resi-
ES
duales con bomba trituradora
• Manual de instrucciones
Unidades elevatórias de águas
PT
residuais com unidade de corte
• Manual de instruções
2 GR
®
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für SFA SANICUBIC 1 GR
Inhaltszusammenfassung für SFA SANICUBIC 1 GR
- Seite 1 9010 06.19 SANICUBIC GR ® SANICUBIC 1 GR SANICUBIC 2 GR ® ® Sewage Lifting unit with cutting Afvalwater opvoerinstallaties met system • Operation manual versnijder • Gebruikshandleiding Abwasserhebeanlagen mit Schneid- Equipos elevadores de aguas resi- werk • Betriebsanleitung duales con bomba trituradora •...
- Seite 17 1. SICHERHEIT ............S.18 1.1 Kennzeichnung von Hinweisen in der Betriebsanleitung ..S.18 1.2 Personalqualifikation und Schulung ........ S.19 1.3 Gefahren bei Nichtbeachtung der Sicherheitshinweise ..S.19 1.4 Sicherheitsbewußtes Arbeiten ......... S.19 1.5 Sicherheitshinweise für den Betreiber / Bediener ..... S.19 1.6 Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten S.19 1.7 Eigenmächtiger Umbau und Ersatzteilherstellung ....
-
Seite 18: Sicherheit
1. SICHERHEIT ( aus:“VDMA-Einheitsblatt 24 292“) ACHTUNG Dieses Gerät darf von Kindern im Alter von mindestens 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen und mentalen Fähigkeiten sowie von Personen ohne Erfahrung und Kenntnisse der Bedienung nur unter der Voraussetzung benutzt werden, dass sie ordungsgemäß... -
Seite 19: Personalqualifikation Und Schulung
Direkt an der Maschine angebrachte Hinweise wie z.B. drehrichtunspfeil,kennzeichen der Fluidanschlüsse, müssen unbedingt beachtet und in vollständig lesbarem Zustand gehalten werden. 1.2 Personalqualifikation und Schulung Das Personal für Bedienung, Wartung, Inspektion und Montage muß die entsprechende Qualifikation für diese Arbeiten aufweisen. Verantwortungsbereich, Zuständigkeit und die Überwachung des Personals müssen durch den Betreiber genau geregelt sein. -
Seite 20: Eigenmächtiger Umbau Und Ersatzteilherstellung
Vor der (Wieder)inbetriebnahme sind die im Abschnitt Inbetriebnahme aufgeführten Punkte zu beachten. 1.7 Eigenmächtiger Umbau und Ersatzteilherstellung Umbau oder Veränderungen der Maschine sind nur nach Absprache mit dem Hersteller zulässig. Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile kann die Haftung für die daraus entstehenden Folgen aufheben. -
Seite 21: Technische Daten
Anfragen und Bestellungen richten Sie bitte an Ihren Fachhändler. 2.3 Technische Daten Leistung Leistung Spannung Nennstrom Drehzahl Flansch Zulauf Zulauf- bei 50 Hz Pumpe höhe SANICUBIC GR [kW] [kW] h [mm] SE71.1 S 10,5 2 800 DN 50 Einzelanlage: DN 100 SE71.1 T 2 800 DN 50... -
Seite 22: Transport Und Zwischenlagerung
3. TRANSPORT UND ZWISCHENLAGERUNG 3.1 Transport Die Abwasserhebeanlagen der Baureihe SANICUBIC GR dürfen weder geworfen noch fallengelassen ® werden. Außerdem sollen Sie waagerecht transportiert werden. 3.2 Zwischenlagerung/Konservierung Zur Zwischenlagerung und Konservierung genügt das Aufbewahren an einem kühlen, dunklen, trockenen und frostsicheren Ort. Die Anlagen sollten waagerecht stehen. 4. -
Seite 23: Montage
zugänglich und ohne Schwierigkeiten zu betätigen sein..Diese Anlagenteile dürfen nicht durch Lagergut, Möbel, Verkleidungen oder ähnliches versperrt werden...“ - Das Fundament des Aufstellungsraumes muß den möglichen auftretenden Belastungen, abhängig von der Anlagengröße, entsprechend ausgelegt sein. - In den oftmals tiefer liegenden Räumen sammelt sich häufig Grund- oder Sickerwasser. Daher sollte in einer Ecke des Raumes ein kleiner Schacht vorhanden sein, wo sich diese Flüssigkeiten sammeln und mit einer Kellerentwässerungspumpe entsorgt werden können. -
Seite 24: Inbetriebnahme
Die Druckleitung muß stetig steigend und ohne unnötige Sprünge in einem Bogen über die Rückstauebene und anschließend stetig fallend zum Kanalanschluß verlegt werden. Rohrleitung und Armaturen müssen, sofern nötig, mit Rohrschellen oder Konsolen abgestützt werden. 5.2.4 Entlüftung Die Behälterentlüftung Ø 75 mm wird entweder direkt an die Entlüftungsleitung des Gebäudes angeschlossen oder aber separat über das Dach führend installiert. -
Seite 25: Wartung/Instandhaltung
Vor allen Arbeiten an der elektrischen Anlage Netzstecker ziehen! Für die Nutzung der Zuläufe DN 100 mit 250 mm Zulaufhöhe ist die Steuerung bereits voreingestellt. Wird ausschließlich der obere Zulauf verwendet, können zur Vergrößerung des Stauvolumens andere Schaltpunkte an der Steuerung eingestellt werden. Minimale Ausschaltpunkt Einschaltpunkt... -
Seite 26: Ursachen Und Beseitigung
8. STÖRUNGEN; URSACHEN UND BESEITIGUNG Vor allen Arbeiten an der Anlage Netzstecker ziehen ! Störung Ursache Behebung 1. Motor dreht nicht - zu geringe Spannung, Spannung fehlt - Versorgung prüfen - Korrektur - falscher Stromanschluß - Austausch/Kundendienst - Stromkabel defekt - Austausch/Kundendienst - Fehler am Kondensator (nur bei Wechselstrommotor) -
Seite 27: Anhang A: Hauptabmessungen
Anhang A: Hauptabmessungen SANICUBIC 1 GR ®... - Seite 28 SANICUBIC 2 GR ®...
-
Seite 29: Anhang B: Leistungsdiagramm
Anhang B: Leistungsdiagramm Anhang C: Ersatzteilliste Pos. Stck. Benennung Article no. Chamber SANICUBIC GR SE71 117337 ® Chamber SANICUBIC 2 GR SE71 ® 1 (2) Saugmund SANICUBIC GR SE71 17481 ® 1 (2) Schlauchtülle gerade R 3/8“ 117191 Staurohr komplett 60219 Revisionsdeckel mit Dichtung 117012... -
Seite 30: Anhang D: Schnittzeichnung Und Ersatzteilliste Der Pumpe
Anhang D: Schnittzeichnung und Ersatzteilliste der Pumpe Schnittzeichnung... -
Seite 31: Bezeichnung
Ersatzteilliste Pumpe Pos. Art. Nr. Bezeichnung Menge 17749 Pumpe für SANICUBIC 1 GR SE71.1 S ® 17463 Pumpe für SANICUBIC GR SE71.1 T 1 (2) ® 17562 Pumpe für SANICUBIC GR SE71.2 T 1 (2) ® 17563 Pumpe für SANICUBIC GR SE71.3 T 1 (2) ®... - Seite 112 SOUTH AFRICA ITALIA POLSKA Saniflo Africa (PTY) Ltd SFA ITALIA spa SFA POLAND Sp. z O.O. Unit A6 , Spearhead Business Park Via del Benessere, 9 ul. Białołęcka 168 Cnr. Freedom Way & Montague Drive 27010 Siziano (PV) 03-253 Warszawa Montague Gardens, 7441 Tel.
