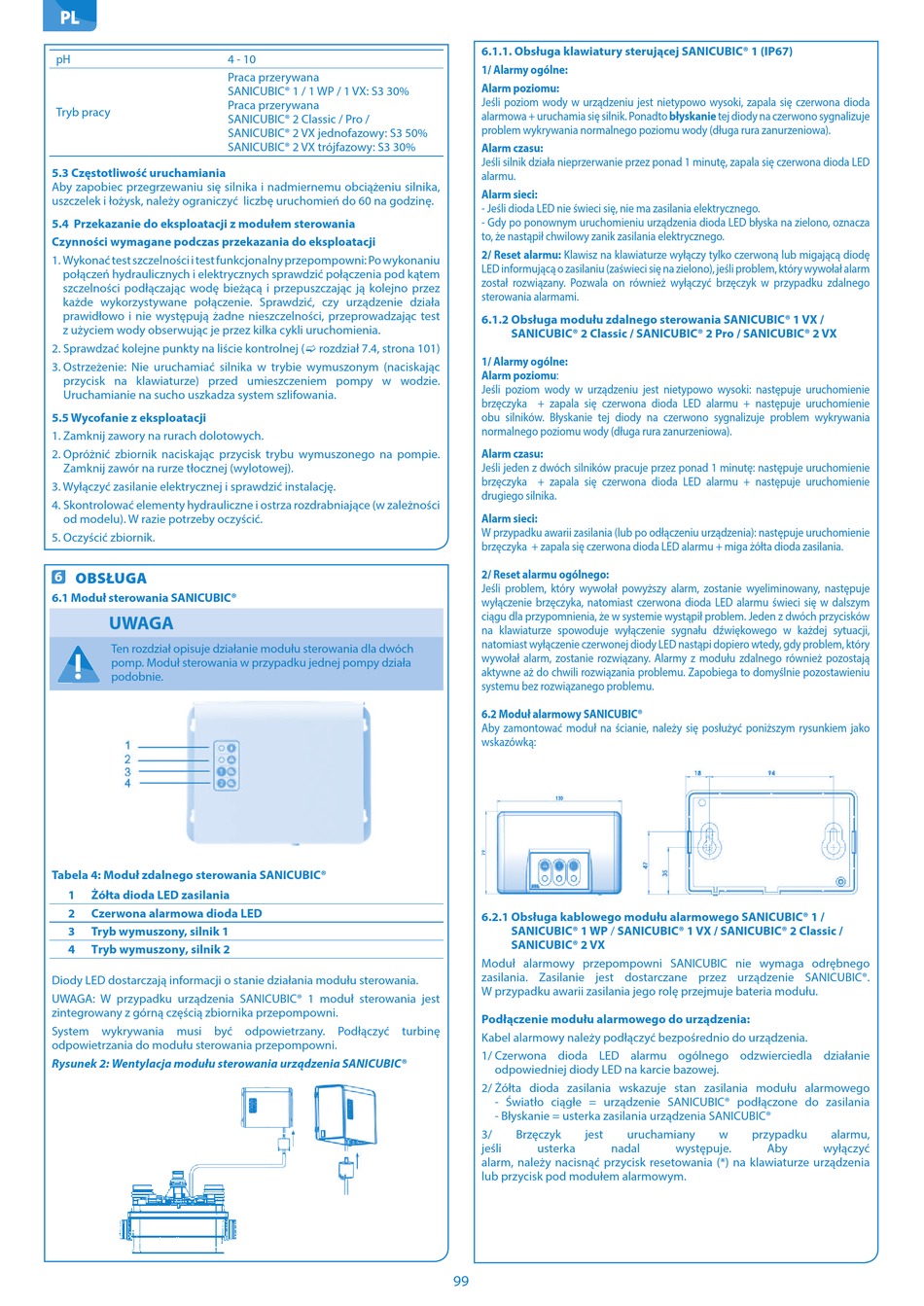

PL
pH
Tryb pracy
5 .3 Częstotliwość uruchamiania
Aby zapobiec przegrzewaniu się silnika i nadmiernemu obciążeniu silnika,
uszczelek i łożysk, należy ograniczyć liczbę uruchomień do 60 na godzinę.
5 .4 Przekazanie do eksploatacji z modułem sterowania
Czynności wymagane podczas przekazania do eksploatacji
1. Wykonać test szczelności i test funkcjonalny przepompowni: Po wykonaniu
połączeń hydraulicznych i elektrycznych sprawdzić połączenia pod kątem
szczelności podłączając wodę bieżącą i przepuszczając ją kolejno przez
każde wykorzystywane połączenie. Sprawdzić, czy urządzenie działa
prawidłowo i nie występują żadne nieszczelności, przeprowadzając test
z użyciem wody obserwując je przez kilka cykli uruchomienia.
2. Sprawdzać kolejne punkty na liście kontrolnej (c rozdział 7.4, strona 101)
3. Ostrzeżenie: Nie uruchamiać silnika w trybie wymuszonym (naciskając
przycisk na klawiaturze) przed umieszczeniem pompy w wodzie.
Uruchamianie na sucho uszkadza system szlifowania.

5 .5 Wycofanie z eksploatacji

1. Zamknij zawory na rurach dolotowych.
2. Opróżnić zbiornik naciskając przycisk trybu wymuszonego na pompie.
Zamknij zawór na rurze tłocznej (wylotowej).
3. Wyłączyć zasilanie elektrycznej i sprawdzić instalację.
4. Skontrolować elementy hydrauliczne i ostrza rozdrabniające (w zależności
od modelu). W razie potrzeby oczyścić.
5. Oczyścić zbiornik.
6
OBSŁUGA
6 .1 Moduł sterowania SANICUBIC®
UWAGA
Ten rozdział opisuje działanie modułu sterowania dla dwóch
pomp. Moduł sterowania w przypadku jednej pompy działa
podobnie.
Tabela 4: Moduł zdalnego sterowania SANICUBIC®
1 Żółta dioda LED zasilania
2 Czerwona alarmowa dioda LED
3 Tryb wymuszony, silnik 1
4 Tryb wymuszony, silnik 2
Diody LED dostarczają informacji o stanie działania modułu sterowania.
UWAGA: W przypadku urządzenia SANICUBIC® 1 moduł sterowania jest
zintegrowany z górną częścią zbiornika przepompowni.
System wykrywania musi być odpowietrzany. Podłączyć turbinę
odpowietrzania do modułu sterowania przepompowni.
Rysunek 2: Wentylacja modułu sterowania urządzenia SANICUBIC®
4 - 10
Praca przerywana
SANICUBIC® 1 / 1 WP / 1 VX: S3 30%
Praca przerywana
SANICUBIC® 2 Classic / Pro /
SANICUBIC® 2 VX jednofazowy: S3 50%
SANICUBIC® 2 VX trójfazowy: S3 30%
6 .1 .1 . Obsługa klawiatury sterującej SANICUBIC® 1 (IP67)
1/ Alarmy ogólne:
Alarm poziomu:
Jeśli poziom wody w urządzeniu jest nietypowo wysoki, zapala się czerwona dioda
alarmowa + uruchamia się silnik. Ponadto błyskanie tej diody na czerwono sygnalizuje
problem wykrywania normalnego poziomu wody (długa rura zanurzeniowa).
Alarm czasu:
Jeśli silnik działa nieprzerwanie przez ponad 1 minutę, zapala się czerwona dioda LED
alarmu.
Alarm sieci:
- Jeśli dioda LED nie świeci się, nie ma zasilania elektrycznego.
- Gdy po ponownym uruchomieniu urządzenia dioda LED błyska na zielono, oznacza
to, że nastąpił chwilowy zanik zasilania elektrycznego.
2/ Reset alarmu: Klawisz na klawiaturze wyłączy tylko czerwoną lub migającą diodę
LED informującą o zasilaniu (zaświeci się na zielono), jeśli problem, który wywołał alarm
został rozwiązany. Pozwala on również wyłączyć brzęczyk w przypadku zdalnego
sterowania alarmami.
6 .1 .2 Obsługa modułu zdalnego sterowania SANICUBIC® 1 VX /
SANICUBIC® 2 Classic / SANICUBIC® 2 Pro / SANICUBIC® 2 VX
1/ Alarmy ogólne:
Alarm poziomu:
Jeśli poziom wody w urządzeniu jest nietypowo wysoki: następuje uruchomienie
brzęczyka + zapala się czerwona dioda LED alarmu + następuje uruchomienie
obu silników. Błyskanie tej diody na czerwono sygnalizuje problem wykrywania
normalnego poziomu wody (długa rura zanurzeniowa).
Alarm czasu:
Jeśli jeden z dwóch silników pracuje przez ponad 1 minutę: następuje uruchomienie
brzęczyka + zapala się czerwona dioda LED alarmu + następuje uruchomienie
drugiego silnika.
Alarm sieci:
W przypadku awarii zasilania (lub po odłączeniu urządzenia): następuje uruchomienie
brzęczyka + zapala się czerwona dioda LED alarmu + miga żółta dioda zasilania.
2/ Reset alarmu ogólnego:
Jeśli problem, który wywołał powyższy alarm, zostanie wyeliminowany, następuje
wyłączenie brzęczyka, natomiast czerwona dioda LED alarmu świeci się w dalszym
ciągu dla przypomnienia, że w systemie wystąpił problem. Jeden z dwóch przycisków
na klawiaturze spowoduje wyłączenie sygnału dźwiękowego w każdej sytuacji,
natomiast wyłączenie czerwonej diody LED nastąpi dopiero wtedy, gdy problem, który
wywołał alarm, zostanie rozwiązany. Alarmy z modułu zdalnego również pozostają
aktywne aż do chwili rozwiązania problemu. Zapobiega to domyślnie pozostawieniu
systemu bez rozwiązanego problemu.
6 .2 Moduł alarmowy SANICUBIC®
Aby zamontować moduł na ścianie, należy się posłużyć poniższym rysunkiem jako
wskazówką:
6 .2 .1 Obsługa kablowego modułu alarmowego SANICUBIC® 1 /
SANICUBIC® 1 WP / SANICUBIC® 1 VX / SANICUBIC® 2 Classic /
SANICUBIC® 2 VX
Moduł alarmowy przepompowni SANICUBIC nie wymaga odrębnego
zasilania. Zasilanie jest dostarczane przez urządzenie SANICUBIC®.
W przypadku awarii zasilania jego rolę przejmuje bateria modułu.
Podłączenie modułu alarmowego do urządzenia:
Kabel alarmowy należy podłączyć bezpośrednio do urządzenia.
1/ Czerwona dioda LED alarmu ogólnego odzwierciedla działanie
odpowiedniej diody LED na karcie bazowej.
2/ Żółta dioda zasilania wskazuje stan zasilania modułu alarmowego
- Światło ciągłe = urządzenie SANICUBIC® podłączone do zasilania
- Błyskanie = usterka zasilania urządzenia SANICUBIC®
3/ Brzęczyk jest uruchamiany
jeśli usterka nadal
alarm, należy nacisnąć przycisk resetowania (*) na klawiaturze urządzenia
lub przycisk pod modułem alarmowym.
99
w przypadku alarmu,
występuje. Aby wyłączyć
