SV
Anmärkning
Det är rekommenderat att montera backventiler och
avstängningsventiler på inloppsledningarna . De måste
monteras så att de inte hindrar vid en demontering av
pumpstationen.
✓ Rörledningarna är installerade i utrustningen.
1. Välj vilka öppningar som ska användas för röranslutningen.
2. Såga av motsvarande tappar.
Anmärkning
Bullerspridning måste förhindras vid alla röranslutningar och
röranslutningarna måste vara böjliga.
4 .4 .2 Tryckledning
Felaktig installation av tryckledning .
Läckage och översvämningar i installationslokalen!
w Pumpstationen för inte användas som stöd för rör.
w Koppla inte andra utloppsrör till tryckledningen.
Anmärkning
Förebygg risken för återflöde av vatten från avloppskanalen
genom att montera tryckledningen i "slinga" så att den
nedre delen, vid den högsta punkten, befinner sig ovanför
uppdämningsnivån.
Montera en avstängningsventil bakom backventilen
Backventilerna är försedda med en spak för att kunna tömma
tryckledningen i tanken.
4 .4 .3 Ventilationsledning
Otillräcklig ventilation . Risk för att pumpstationen inte
fungerar!
w Ventilationen måste vara ohindrad
w Täpp inte för ventilationsutloppet
w Montera ingen luftinloppsklaff (klaff med membran) .
w Anslut inte till en mekaniskt styrd ventilation
Pumpstationens ventilation måste ha en avluftsledning över taknivå enligt
rekommendationerna i standarden EN 12050-1. Pumpstationen måste
ventileras så att tanken alltid har atmosfärtryck. Ventilationen måste vara
helt ohindrad och luften cirkulera i två riktningar (klaff med membran får
monteras).
Ventilationsledningen får inte vara kopplad till ventilationsledningen på
inloppssidan av en fettavskiljare.
Koppla ventilationsröret DN 50 eller DN 70 (beroende på modellen) lodrätt
till ventilationsöppningen med hjälp av en böjmuff. Kopplingen måste vara
aromtät.
4 .5 Källardränering
Automatisk dränering:
En undervattenspump för partikelhaltigt vatten måste installeras, bland
annat när det finns risk för infiltration av vatten eller översvämning, för att
automatiskt avleda vatten i installationslokalen (t.ex. genom en pumpgrop).

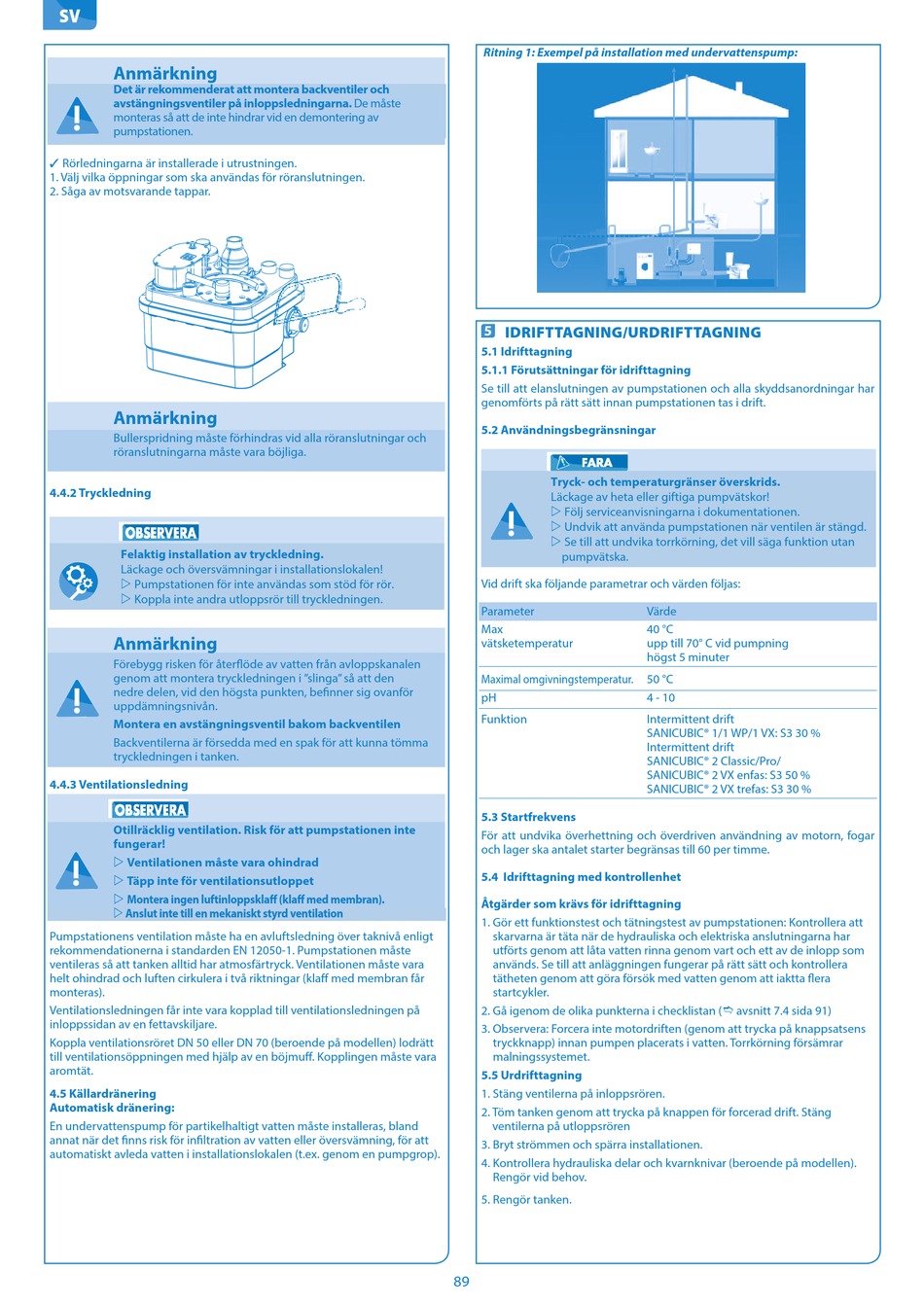

Ritning 1: Exempel på installation med undervattenspump:
5

IDRIFTTAGNING/URDRIFTTAGNING

5 .1 Idrifttagning

5 .1 .1 Förutsättningar för idrifttagning
Se till att elanslutningen av pumpstationen och alla skyddsanordningar har
genomförts på rätt sätt innan pumpstationen tas i drift.
5 .2 Användningsbegränsningar
Tryck- och temperaturgränser överskrids .
Läckage av heta eller giftiga pumpvätskor!
w Följ serviceanvisningarna i dokumentationen.
w Undvik att använda pumpstationen när ventilen är stängd.
w Se till att undvika torrkörning, det vill säga funktion utan
pumpvätska.
Vid drift ska följande parametrar och värden följas:
Parameter
Max
vätsketemperatur
Maximal omgivningstemperatur.
pH
Funktion

5 .3 Startfrekvens

För att undvika överhettning och överdriven användning av motorn, fogar
och lager ska antalet starter begränsas till 60 per timme.

5 .4 Idrifttagning med kontrollenhet

Åtgärder som krävs för idrifttagning
1. Gör ett funktionstest och tätningstest av pumpstationen: Kontrollera att
skarvarna är täta när de hydrauliska och elektriska anslutningarna har
utförts genom att låta vatten rinna genom vart och ett av de inlopp som
används. Se till att anläggningen fungerar på rätt sätt och kontrollera
tätheten genom att göra försök med vatten genom att iaktta flera
startcykler.
2. Gå igenom de olika punkterna i checklistan (e avsnitt 7.4 sida 91)
3. Observera: Forcera inte motordriften (genom att trycka på knappsatsens
tryckknapp) innan pumpen placerats i vatten. Torrkörning försämrar
malningssystemet.

5 .5 Urdrifttagning

1. Stäng ventilerna på inloppsrören.
2. Töm tanken genom att trycka på knappen för forcerad drift. Stäng
ventilerna på utloppsrören
3. Bryt strömmen och spärra installationen.
4. Kontrollera hydrauliska delar och kvarnknivar (beroende på modellen).
Rengör vid behov.
5. Rengör tanken.
89
Värde
40 °C
upp till 70° C vid pumpning
högst 5 minuter
50 °C
4 - 10
Intermittent drift
SANICUBIC® 1/1 WP/1 VX: S3 30 %
Intermittent drift
SANICUBIC® 2 Classic/Pro/
SANICUBIC® 2 VX enfas: S3 50 %
SANICUBIC® 2 VX trefas: S3 30 %
