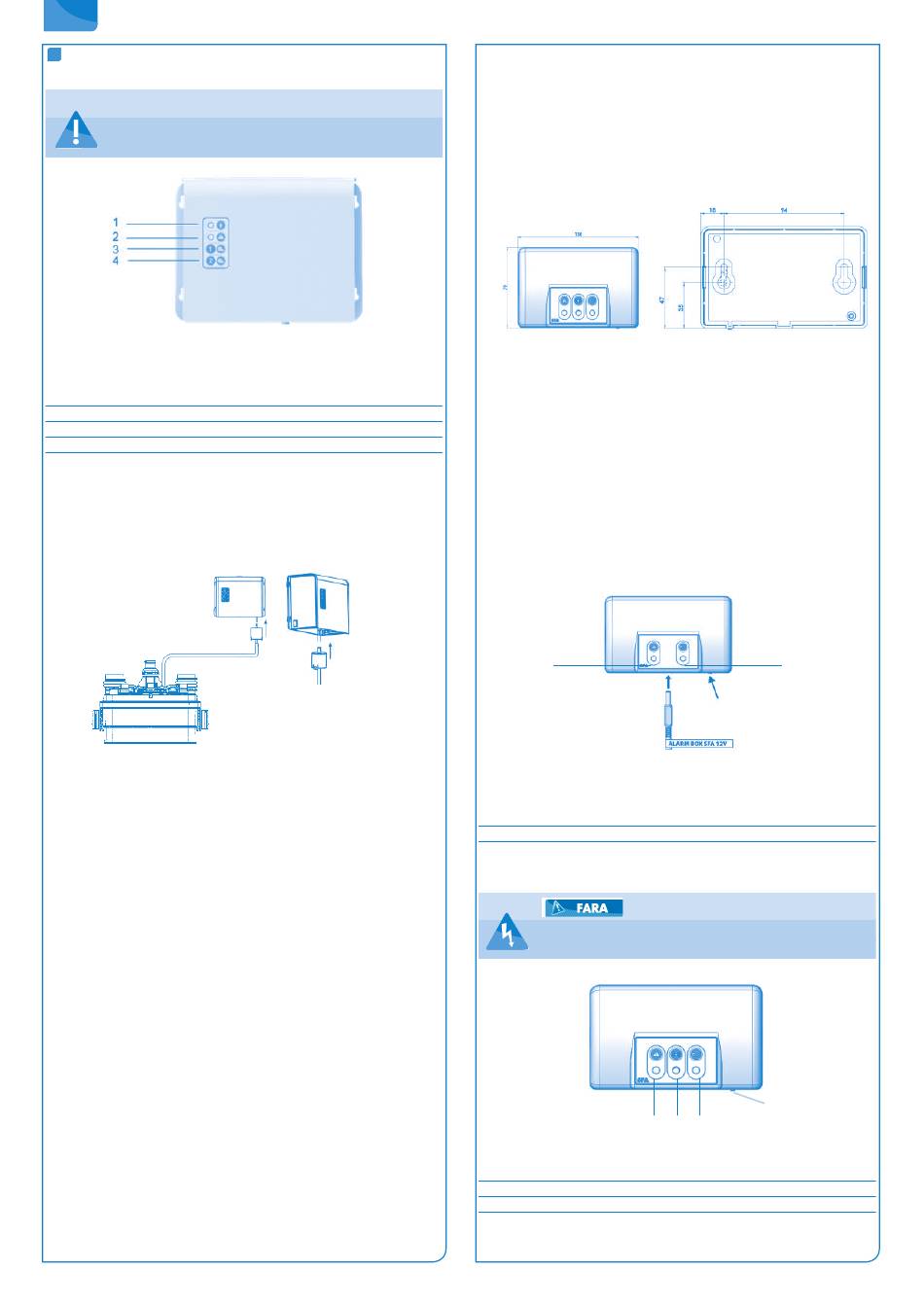

Drift; Sanicubic®:S Kontrollenhet; Sanicubic®:S Larmenhet - SFA SANICUBIC 1 Bedienungs- & Installationsanleitung

SV
6

DRIFT

6 .1 SANICUBIC®: s kontrollenhet
Anmärkning
I detta avsnitt beskrivs hur en kontrollbox för två pumpar
fungerar. Kontrollboxen för en pump har en analog funktion
Tabell 4: SANICUBIC®: s fjärrkontrollenhet
1 Gul nätlampa
2 Röd larmlampa
3 Forcerad drift, motor 1
4 Forcerad drift, motor 2
Funktionslampor informerar om kontrollenhetens funktion:
Anm.: På SANICUBIC® 1 är kontrollenheten inbyggd i ovandelen av stationens
tank.
Detektorsystemen måste ventileras. Koppla vindturbinen till stationens
kontrollenhet.
Ritning 2: Ventilation av SANICUBIC®:s kontrollenhet
6 .1 .1 . Hur SANICUBIC® 1:s knappsats fungerar (IP67)
1/ Allmänna larm:
Nivålarm:
Om vattennivån inuti utrustningen är onormalt hög tänds den röda
larmlampan och motorn startar. Kontrollampan blinkar rött för att indikera
ett problem med att detektera den normala vattennivån (långt stigrör).
Tillfälligt larm:
Om motorn går kontinuerligt i över en 1 minut tänds den röda kontrollampan.
Nätlarm:
- Om kontrollampan är släckt saknar den strömförsörjning.
- När utrustningen strömförsörjs på nytt blinkar kontrollampan grön, vilket
betyder att nätspänningen avbrutits tillfälligt.
2/ Nollställningslarm: Tangentbordsknappen stänger endast av den röda
lysdioden eller den blinkande lysdioden (som kommer att lysa med fast grönt
sken) om problemet som utlöst larmet har blivit åtgärdat. Den gör även det
möjligt att stänga av fjärrlarmenhetens ljud.
6 .1 .2 Hur fjärrkontrollenheten fungerar för SANICUBIC® 1 VX/
SANICUBIC® 2 Classic/SANICUBIC® 2 Pro/SANICUBIC® 2 VX
1/ Allmänna larm:
Nivålarm:
Om vattennivån inuti utrustningen är onormalt hög: ljudlarmet aktiveras
+ den röda larmlampan tänds + de två motorerna startar. Kontrollampan
blinkar rött för att indikera ett problem med att detektera den normala
vattennivån (långt stigrör).
Tidslarm:
Om en av de två motorerna är igång i över en minut: ljudlarmet aktiveras +
den röda larmlampan tänds + den andra motorn startar.
Nätlarm:
Vid strömavbrott (eller när utrustningen stängs av): ljudlarmet aktiveras +
den röda larmlampan tänds + den gula nätlampan blinkar.
2/ Nollställning av allmänna larm:
Om problemet som utlöst ett av larmen ovan försvinner, upphör ljudlarmet
men den röda larmlampan fortsätter att lysa som en påminnelse om att ett
problem uppstått i systemet. Du kan alltid stänga av ljudlarmet med en av
de två knapparna på knappsatsen men det är inte möjligt att släcka den
röda larmlampan så länge problemet som utlöste larmet inte har avhjälpts.
Larmen på fjärrboxen kommer att fortsätta att vara aktiva tills problemet har
avhjälpts. Detta gör att systemet inte kan "lämnas" i felläge.
6 .2 SANICUBIC®: s larmenhet
Se följande ritning för att montera boxen på väggen:
6 .2 .1 Hur den trådbundna kontrollenheten fungerar för SANICUBIC® 1/
SANICUBIC® 1 WP/ SANICUBIC® 1 VX/SANICUBIC® 2 Classic/
SANICUBIC® 2 VX
SANICUBIC®:s
Strömförsörjningen sker via SANICUBIC®. Vid ett strömavbrott tar
larmenhetens batteri över.
Anslutning av larmenheten till apparaten:
Anslut larmkabeln direkt till enheten.
1/ Den röda allmänna larmlampan reproducerar den röda kontrollampans
funktion på elektronikkortet.
2/ Den gula nätlampan anger larmenhetens strömförsörjningsstatus:
- fast sken = SANICUBIC® är spänningssatt
- blinkande sken = nätfel för SANICUBIC®
3/ Larmenheten aktiveras vid larm så länge felet kvarstår. Stäng av ljudet
genom att trycka på nollställningsknappen (*) på utrustningens knappsats
eller på knappen under larmenheten.
1
Tabell 5: Larmenhet för SANICUBIC® 1/SANICUBIC® 1 WP/ SANICUBIC® 1 VX/
SANICUBIC® 2 Classic/SANICUBIC® 2 VX
1
2
6 .2 .2 Hur SANICUBIC® 2 Pro:s trådlösa (HF) larmenhet fungerar
Enheten är ansluten till ett eluttag .
Livsfara!
(*) RAZ
Tabell 6: Larmenhet för SANICUBIC® 2 Pro
1
2
3
90
larmenhet kräver ingen fristående
(*) RAZ
Röd allmän larmlampa
Gul lampa för nätlarm (nätlampa)
1 2 3
Röd allmän larmlampa
Gul lampa för sändningslarm
Grön lampa för nätlarm
strömförsörjning.
2
(*) RAZ
