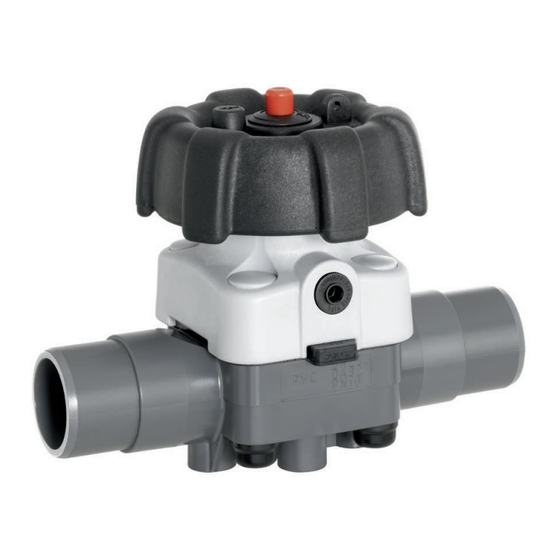

Gemü R677 Betriebsanleitung
Manuell betätigtes membranventil
Vorschau ausblenden
Andere Handbücher für R677:
- Original einbau- und montageanleitung (36 Seiten) ,
- Original einbau- und montageanleitung (36 Seiten) ,
- Original einbau- und montageanleitung (36 Seiten)
Verwandte Anleitungen für Gemü R677
Inhaltszusammenfassung für Gemü R677
- Seite 1 GEMÜ R677 Manuell betätigtes Membranventil Betriebsanleitung Weitere Informationen Webcode: GW-R677...
- Seite 2 Alle Rechte, wie Urheberrechte oder gewerbliche Schutzrechte, werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 18.10.2022 GEMÜ R677 2 / 31 www.gemu-group.com...
-
Seite 3: Inhaltsverzeichnis
13 Fehlerbehebung ........... 14 Inspektion und Wartung ........14.1 Antrieb demontieren ........14.2 Membran demontieren ......... 14.3 Membran montieren ........14.4 Antrieb montieren .......... 14.5 Schnittbild und Ersatzteile ......15 Entsorgung ............16 Rücksendung ............www.gemu-group.com 3 / 31 GEMÜ R677... -
Seite 4: Allgemeines
Warnhinweise sind dabei immer mit einem Signalwort und teilweise auch mit einem gefahrenspezifischen Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- setzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ R677 4 / 31 www.gemu-group.com... -
Seite 5: Sicherheitshinweise
13. Das Produkt ordnungsgemäß instand halten. trieb 14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do- (siehe Conexo-Info) kument beschrieben sind, nicht ohne vorherige Abstim- mung mit dem Hersteller durchführen. Bei Unklarheiten: 15. Bei nächstgelegener GEMÜ Verkaufsniederlassung nach- fragen. www.gemu-group.com 5 / 31 GEMÜ R677... -
Seite 6: Bestelldaten
Baulänge nur bei Gehäuseform D NSF 61 Wasser-Zulassung 5 Werkstoff Ventilkörper Code 10 CONEXO Code PVC-U, grau ohne integrierter RFID-Chip zur elektronischen Identifizierung und Rückverfolgbarkeit PP, verstärkt PVDF Inliner PP-H, grau, Outliner PP, verstärkt GEMÜ R677 6 / 31 www.gemu-group.com... -
Seite 7: Bestellbeispiel
Armaturenverschraubung mit Einlegeteil (Muffe) - DIN 5 Werkstoff Ventilkörper PVC-U, grau 6 Membranwerkstoff EPDM 7 Steuerfunktion Manuell betätigt 8 Antriebsausführung Antriebsgröße EDZ (Membrangröße 20) 9 Sonderausführung NSF 61 Wasser-Zulassung 10 CONEXO integrierter RFID-Chip zur elektronischen Identifizierung und Rückver- folgbarkeit www.gemu-group.com 7 / 31 GEMÜ R677... -
Seite 8: Technische Daten
Sämtliche Druckwerte sind in bar – Überdruck. Betriebsdruckangaben wurden mit statisch einseitig anstehen- dem Betriebsdruck bei geschlossenem Ventil ermittelt. Für die angegebenen Werte ist die Dichtheit am Ventil- sitz und nach außen gewährleistet. Angaben zu beidseitig anstehenden Betriebsdrücken und für Reinstmedien auf Anfrage. Druckstufe: PN 10 GEMÜ R677 8 / 31 www.gemu-group.com... -
Seite 9: Produktkonformitäten
Die Kv-Wert-Kurve (Kv-Wert in Abhängigkeit vom Ventilhub) kann je nach Membranwerkstoff und Einsatzdauer variieren. 5.4 Produktkonformitäten Druckgeräterichtlinie: 2014/68/EU Lebensmittel: FDA* Verordnung (EG) Nr. 1935/2004 Verordnung (EG) Nr. 10/2011* EAC: TR CU 010/2011 Trinkwasser: NSF/ANSI* * je nach Ausführung und/oder Betriebsparametern www.gemu-group.com 9 / 31 GEMÜ R677... -
Seite 10: Mechanische Daten
1,89 0,50 0,40 0,73 0,83 0,93 1,13 2,36 0,57 0,47 1,00 1,40 1,50 1,60 3,08 0,92 3,57 3,20 4,00 3,30 6,70 4,40 4,00 8,20 MG = Membrangröße, Gewichte in kg Einbaulage: beliebig Durchflussrichtung: beliebig GEMÜ R677 10 / 31 www.gemu-group.com... -
Seite 11: Abmessungen
40 - 50 114,0 99,0 101,0 140,0 119,0 122,0 214,0 167,0 169,0 214,0 216,0 211,0 Maße in mm, MG = Membrangröße * nur bei Steuerfunktion Code L * CT = A + H1 (siehe Körpermaße) www.gemu-group.com 11 / 31 GEMÜ R677... -
Seite 12: Körpermaße
Code 30: Stutzen - Zoll, zum Schweißen oder Kleben, abhängig vom Körperwerkstoff 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 4: ABS Code 5: PP, verstärkt Code 20: PVDF Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt GEMÜ R677 12 / 31 www.gemu-group.com... - Seite 13 340,0 Maße in mm MG = Membrangröße 1) Anschlussart Code 20: Stutzen zum IR-Stumpfschweißen 2) Werkstoff Ventilkörper Code 20: PVDF Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt www.gemu-group.com 13 / 31 GEMÜ R677...
- Seite 14 1) Anschlussart Code 7: Armaturenverschraubung mit Einlegeteil (Muffe) - DIN 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 4: ABS Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt GEMÜ R677 14 / 31 www.gemu-group.com...
-
Seite 15: Armaturenverschraubung Zoll (Code 33, 3M, 3T)
Code 33: Armaturenverschraubung mit Einlegeteil Zoll - BS (Muffe) Code 3M: Armaturenverschraubung mit Einlegeteil Zoll - ASTM (Muffe) Code 3T: Armaturenverschraubung mit Einlegeteil JIS (Muffe) 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 4: ABS www.gemu-group.com 15 / 31 GEMÜ R677... - Seite 16 G 2¾ Maße in mm MG = Membrangröße 1) Anschlussart Code 78: Armaturenverschraubung mit Einlegeteil (IR-Stumpfschweißen) - DIN 2) Werkstoff Ventilkörper Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt GEMÜ R677 16 / 31 www.gemu-group.com...
-
Seite 17: Armaturenverschraubung Rp (Code 7R)
G 2¼ 1½ 2" 103,0 63,2 23,2 184,0 266,0 G 2¾ Maße in mm MG = Membrangröße 1) Anschlussart Code 7R: Armaturenverschraubung mit Einlegeteil (Gewindemuffe Rp) - DIN 2) Werkstoff Ventilkörper Code 1: PVC-U, grau www.gemu-group.com 17 / 31 GEMÜ R677... - Seite 18 Code 4: Flansch EN 1092, PN 10, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 5: PP, verstärkt Code 20: PVDF GEMÜ R677 18 / 31 www.gemu-group.com...
- Seite 19 Code 4: Flansch EN 1092, PN 10, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 2) Werkstoff Ventilkörper Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt www.gemu-group.com 19 / 31 GEMÜ R677...
- Seite 20 Code 39: Flansch ANSI Class 125/150 RF, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 5: PP, verstärkt Code 20: PVDF GEMÜ R677 20 / 31 www.gemu-group.com...
- Seite 21 Code 39: Flansch ANSI Class 125/150 RF, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt www.gemu-group.com 21 / 31 GEMÜ R677...
-
Seite 22: Ventilkörperbefestigung
25,0 M6 * 25,0 40 - 50 M8 * 44,5 M8 * 44,5 1/2“ ** 100,0 3/4“ ** 120,0 Maße in mm, MG = Membrangröße * Zollgewinde auf Anfrage ** Metrisches Gewinde auf Anfrage GEMÜ R677 22 / 31 www.gemu-group.com... -
Seite 23: Lieferung
Das Produkt nicht als Trittstufe oder Steighilfe benutzen. ● HINWEIS Eignung des Produkts! ▶ Das Produkt muss für die Betriebsbedingungen des Rohr- leitungssystems (Medium, Mediumskonzentration, Tem- peratur und Druck) sowie die jeweiligen Umgebungs- bedingungen geeignet sein. www.gemu-group.com 23 / 31 GEMÜ R677... -
Seite 24: Einbau Mit Schweißstutzen
Verbrühungen ausgeschlossen sind. 9. Überwurfmutter wieder auf GEMÜ R677 Körper schrauben. 11. Anlage bzw. Anlagenteil fachgerecht dekontaminieren, 10. GEMÜ R677 Körper an anderer Seite ebenfalls mit Rohrlei- spülen und belüften. tung verbinden. 12. Rohrleitungen so legen, dass Schub- und Biegungskräfte, 11. -
Seite 25: Einbau Mit Klebestutzen
Nach der Demontage / Montage des Produkts Schrauben ● gen bzw. in Funktion setzen. und Muttern körperseitig auf festen Sitz überprüfen und falls notwendig nachziehen. Schrauben und Muttern spätestens nach dem ersten Ste- ● rilisationsprozess nachziehen. www.gemu-group.com 25 / 31 GEMÜ R677... -
Seite 26: Bedienung
Handradarretierung GEMÜ 677 (optional) Handrad abschließen: Schlüssel in Schloss (Pfeil) stecken, herunter drücken und mit Linksdrehung verriegeln. Der Schlüssel ist abziehbar. Handrad aufschließen: Schlüssel in Schloss (Pfeil) stecken und mit Rechtsdrehung entriegeln. Der Schlüssel ist nicht abziehbar. GEMÜ R677 26 / 31 www.gemu-group.com... -
Seite 27: Fehlerbehebung
Dichtmittel ersetzen Ventilkörper des GEMÜ Produkts undicht Ventilkörper des GEMÜ Produkts defekt Ventilkörper des GEMÜ Produkts auf Be- oder korrodiert schädigungen prüfen, ggf. Ventilkörper austauschen Handrad lässt sich nicht drehen Antrieb defekt Antrieb austauschen www.gemu-group.com 27 / 31 GEMÜ R677... -
Seite 28: Inspektion Und Wartung
Mediumsaustritt. Ist dies der Fall, dann Mem- brane demontieren, komplettes Ventil und Membrane überprüfen und erneut nach obiger Anleitung montieren. HINWEIS Membrangrößen 8 und 100: ▶ Das Druckstück ist fest montiert. Druckstück und Antriebsflansch von unten gesehen. GEMÜ R677 28 / 31 www.gemu-group.com... -
Seite 29: Montage Der Konkav-Membran
6. Beim Verspüren eines deutlichen Widerstands Membrane ßenwölbung erkennbar. soweit zurückschrauben, bis Membran-Lochbild mit An- triebs-Lochbild übereinstimmt. 8. Komplett montiertes Ventil auf Funktion und Dichtheit prü- fen. 7. Steg von Druckstück und Membrane parallel ausrichten. www.gemu-group.com 29 / 31 GEMÜ R677... -
Seite 30: Schnittbild Und Ersatzteile
Ventilkörper B690 O-Ring Einlegeteil Überwurfmutter Membrane R690...M... Schraube R677...S30 Scheibe Mutter Abdeckkappe Antrieb A677 15 Entsorgung 1. Auf Restanhaftungen und Ausgasung von eindiffundierten Medien achten. 2. Alle Teile entsprechend den Entsorgungsvorschriften / Umweltschutzbedingungen entsorgen. GEMÜ R677 30 / 31 www.gemu-group.com... - Seite 31 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach Änderungen vorbehalten Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com 10.2022 | 88836091...
