78
7.4 Tischplatte komplettieren
Die Tischplatte gehört zum optionalen Lieferumfang.
Zur eigenen Erstellung einer Tischplatte finden Sie
Zeichnungen im Anhang.
7.4.1 Kurzarm-Tischplatte komplettieren

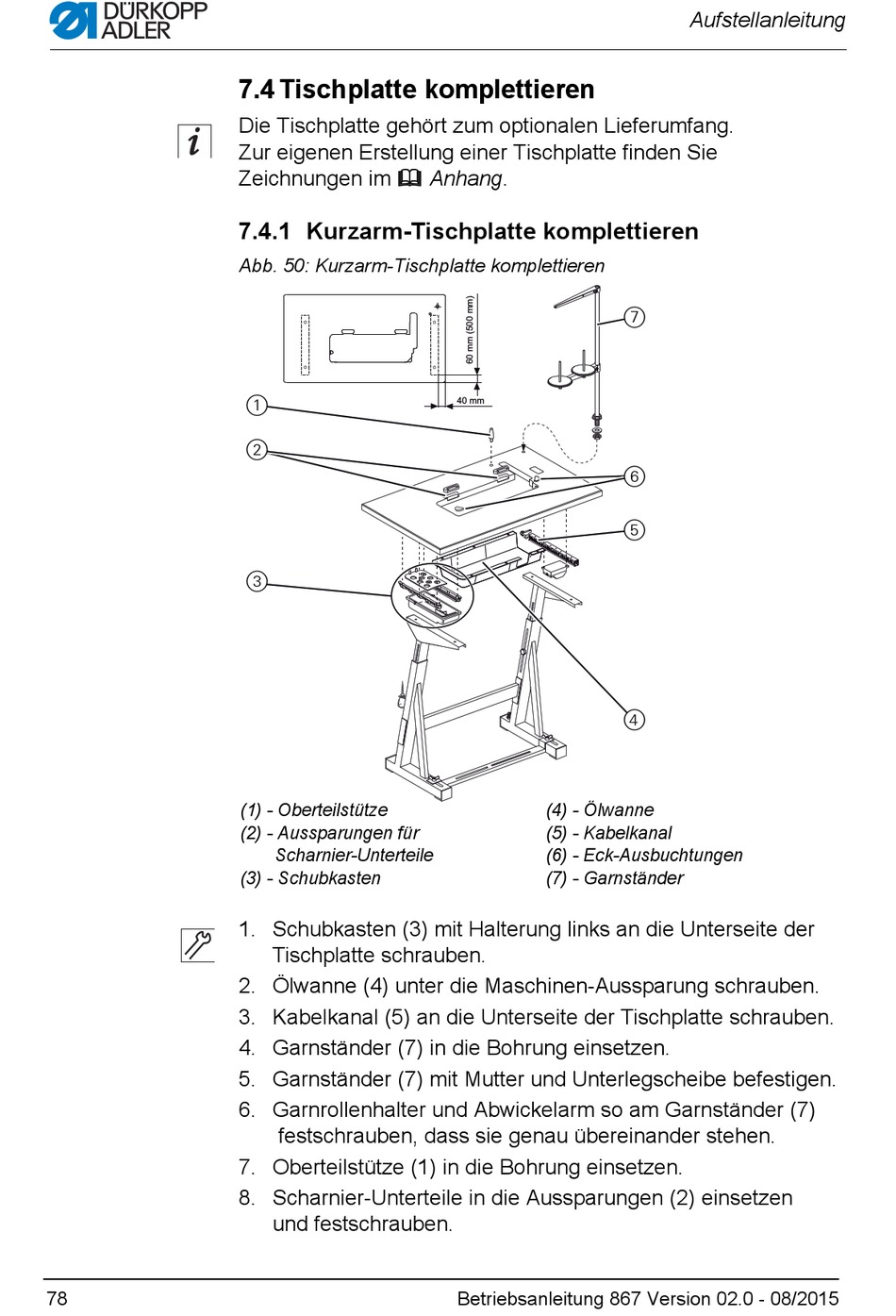

Abb. 50: Kurzarm-Tischplatte komplettieren
1
2
3
(1) - Oberteilstütze
(2) - Aussparungen für
Scharnier-Unterteile
(3) - Schubkasten
1. Schubkasten (3) mit Halterung links an die Unterseite der
Tischplatte schrauben.
2. Ölwanne (4) unter die Maschinen-Aussparung schrauben.
3. Kabelkanal (5) an die Unterseite der Tischplatte schrauben.
4. Garnständer (7) in die Bohrung einsetzen.
5. Garnständer (7) mit Mutter und Unterlegscheibe befestigen.
6. Garnrollenhalter und Abwickelarm so am Garnständer (7)
festschrauben, dass sie genau übereinander stehen.
7. Oberteilstütze (1) in die Bohrung einsetzen.
8. Scharnier-Unterteile in die Aussparungen (2) einsetzen
und festschrauben.
7
40 mm
6
5
4
(4) - Ölwanne
(5) - Kabelkanal
(6) - Eck-Ausbuchtungen
(7) - Garnständer
Betriebsanleitung 867 Version 02.0 - 08/2015
Aufstellanleitung
