Aufstellanleitung
Betriebsanleitung 867 Version 02.0 - 08/2015

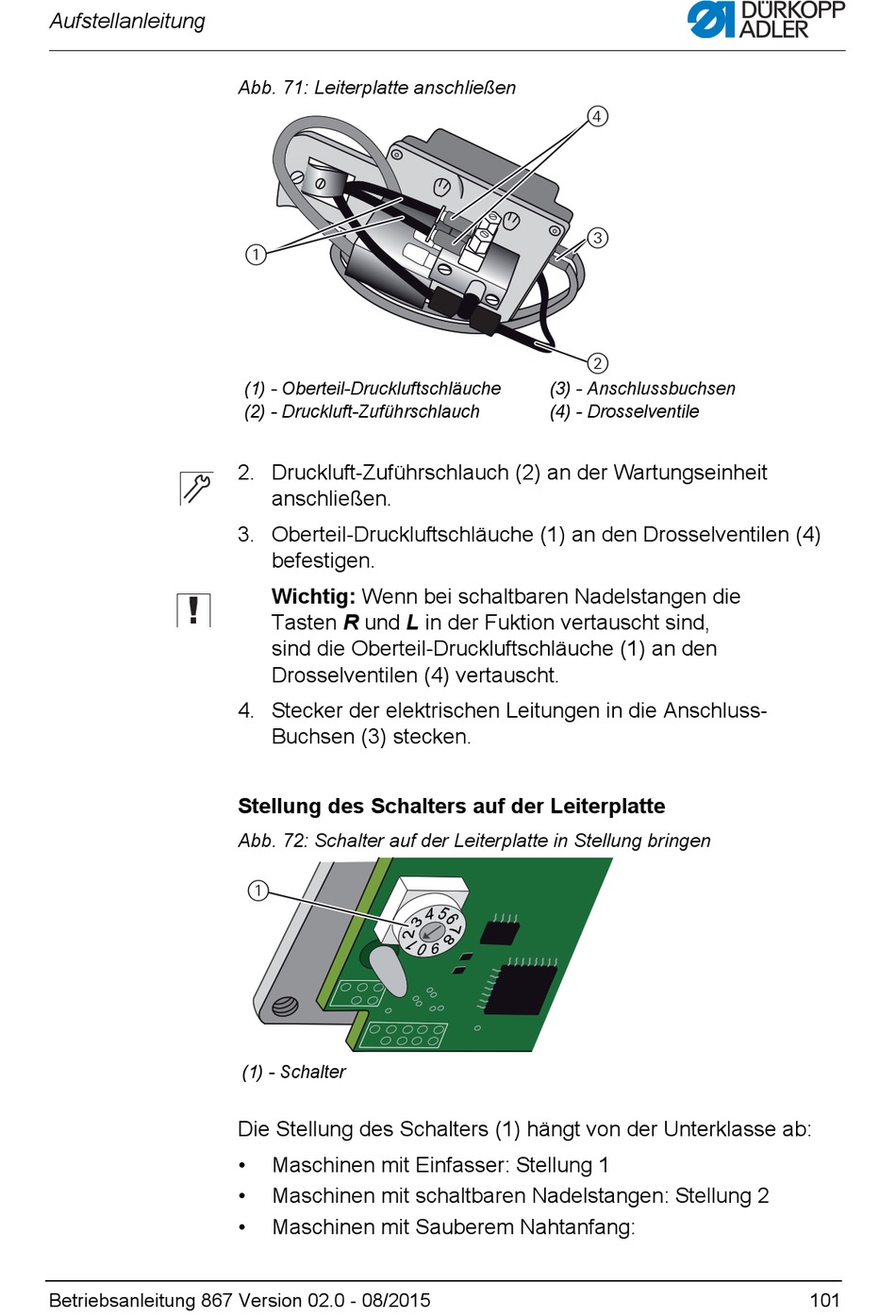

Abb. 71: Leiterplatte anschließen
1
(1) - Oberteil-Druckluftschläuche
(2) - Druckluft-Zuführschlauch
2. Druckluft-Zuführschlauch (2) an der Wartungseinheit
anschließen.
3. Oberteil-Druckluftschläuche (1) an den Drosselventilen (4)
befestigen.
Wichtig: Wenn bei schaltbaren Nadelstangen die
Tasten R und L in der Fuktion vertauscht sind,
sind die Oberteil-Druckluftschläuche (1) an den
Drosselventilen (4) vertauscht.
4. Stecker der elektrischen Leitungen in die Anschluss-
Buchsen (3) stecken.
Stellung des Schalters auf der Leiterplatte
Abb. 72: Schalter auf der Leiterplatte in Stellung bringen
1
(1) - Schalter
Die Stellung des Schalters (1) hängt von der Unterklasse ab:
•
Maschinen mit Einfasser: Stellung 1
•
Maschinen mit schaltbaren Nadelstangen: Stellung 2
•
Maschinen mit Sauberem Nahtanfang:
4
3
2
(3) - Anschlussbuchsen
(4) - Drosselventile
