Gerätebeschreibung
4 Gerätebeschreibung

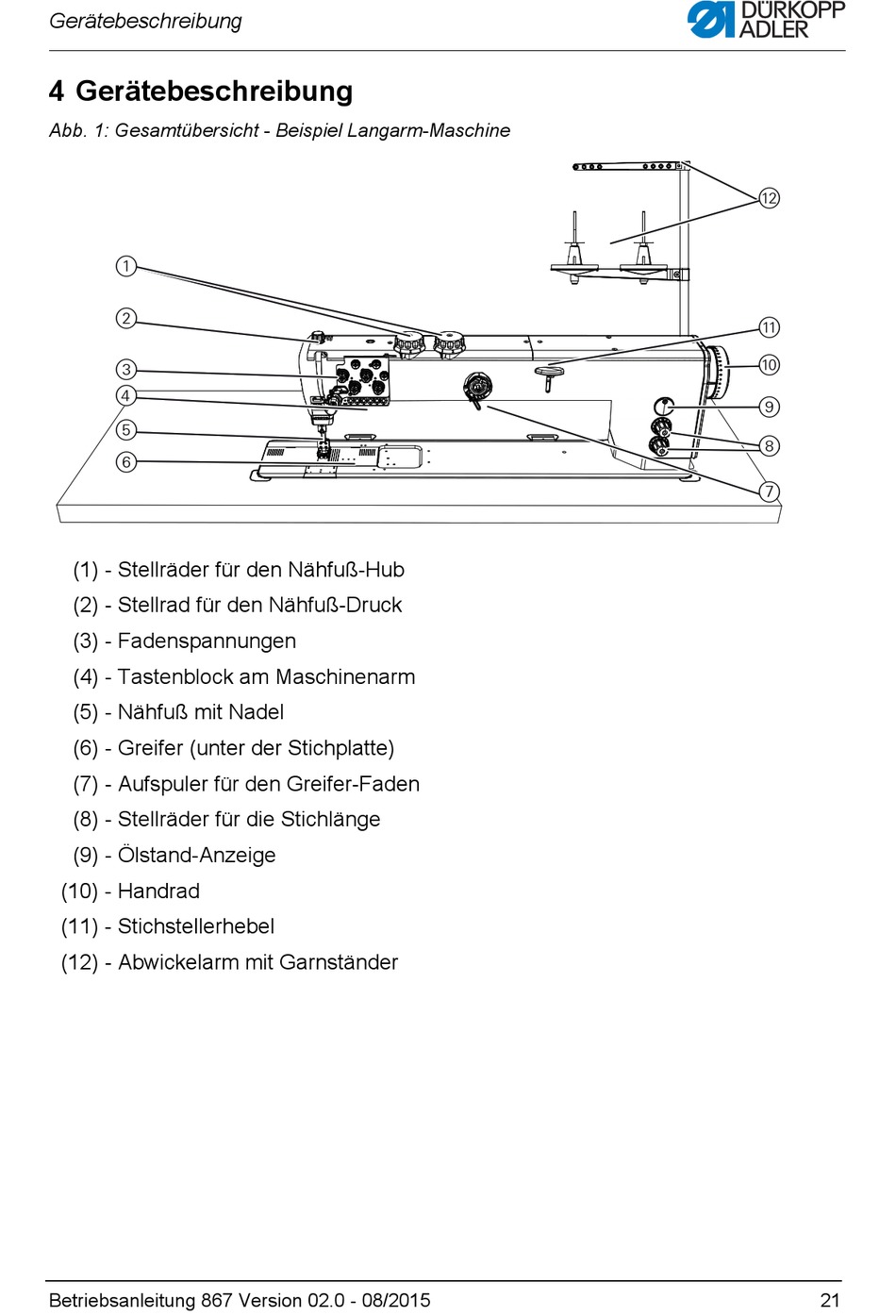

Abb. 1: Gesamtübersicht - Beispiel Langarm-Maschine
1
2
3
4
5
6
(1) - Stellräder für den Nähfuß-Hub
(2) - Stellrad für den Nähfuß-Druck
(3) - Fadenspannungen
(4) - Tastenblock am Maschinenarm
(5) - Nähfuß mit Nadel
(6) - Greifer (unter der Stichplatte)
(7) - Aufspuler für den Greifer-Faden
(8) - Stellräder für die Stichlänge
(9) - Ölstand-Anzeige
(10) - Handrad
(11) - Stichstellerhebel
(12) - Abwickelarm mit Garnständer
Betriebsanleitung 867 Version 02.0 - 08/2015
<
^
0
9
8
7
21
