Bedienung
Betriebsanleitung 867 Version 02.0 - 08/2015
5.2.1 Nadel wechseln bei 1-Nadel-Maschinen

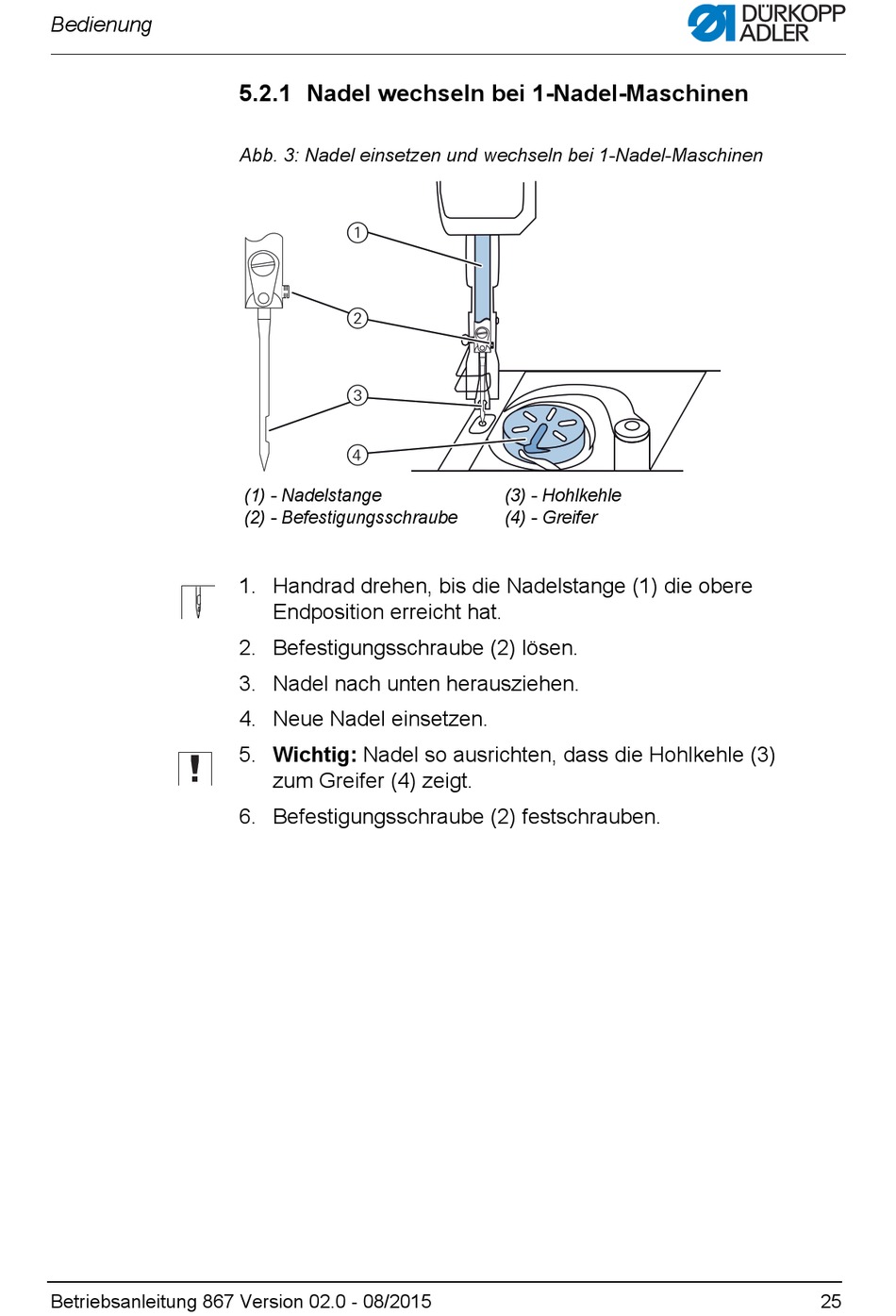

Abb. 3: Nadel einsetzen und wechseln bei 1-Nadel-Maschinen
1
2
3
4
(1) - Nadelstange
(2) - Befestigungsschraube
1. Handrad drehen, bis die Nadelstange (1) die obere
Endposition erreicht hat.
2. Befestigungsschraube (2) lösen.
3. Nadel nach unten herausziehen.
4. Neue Nadel einsetzen.
5. Wichtig: Nadel so ausrichten, dass die Hohlkehle (3)
zum Greifer (4) zeigt.
6. Befestigungsschraube (2) festschrauben.
(3) - Hohlkehle
(4) - Greifer
25
