144
Richtige Einstellung
10° Neigung bei entlastetem Pedal (4)
7.
Schraube (2) festschrauben.
7.5
Tischplatte
Sicherstellen, dass die Tischplatte die notwendige Tragfähigkeit
und Festigkeit aufweist. Wenn Sie die Tischplatte selbst erstellen,
nehmen Sie die Skizze aus dem Anhang ( S. 203) als Vorgabe
für die Bemaßungen.
7.5.1
Tischplatte komplettieren
Die Tischplatte gehört zum optionalen Lieferumfang. Zur eigenen
Erstellung einer Tischplatte finden Sie Zeichnungen im
Anhang ( S. 203).

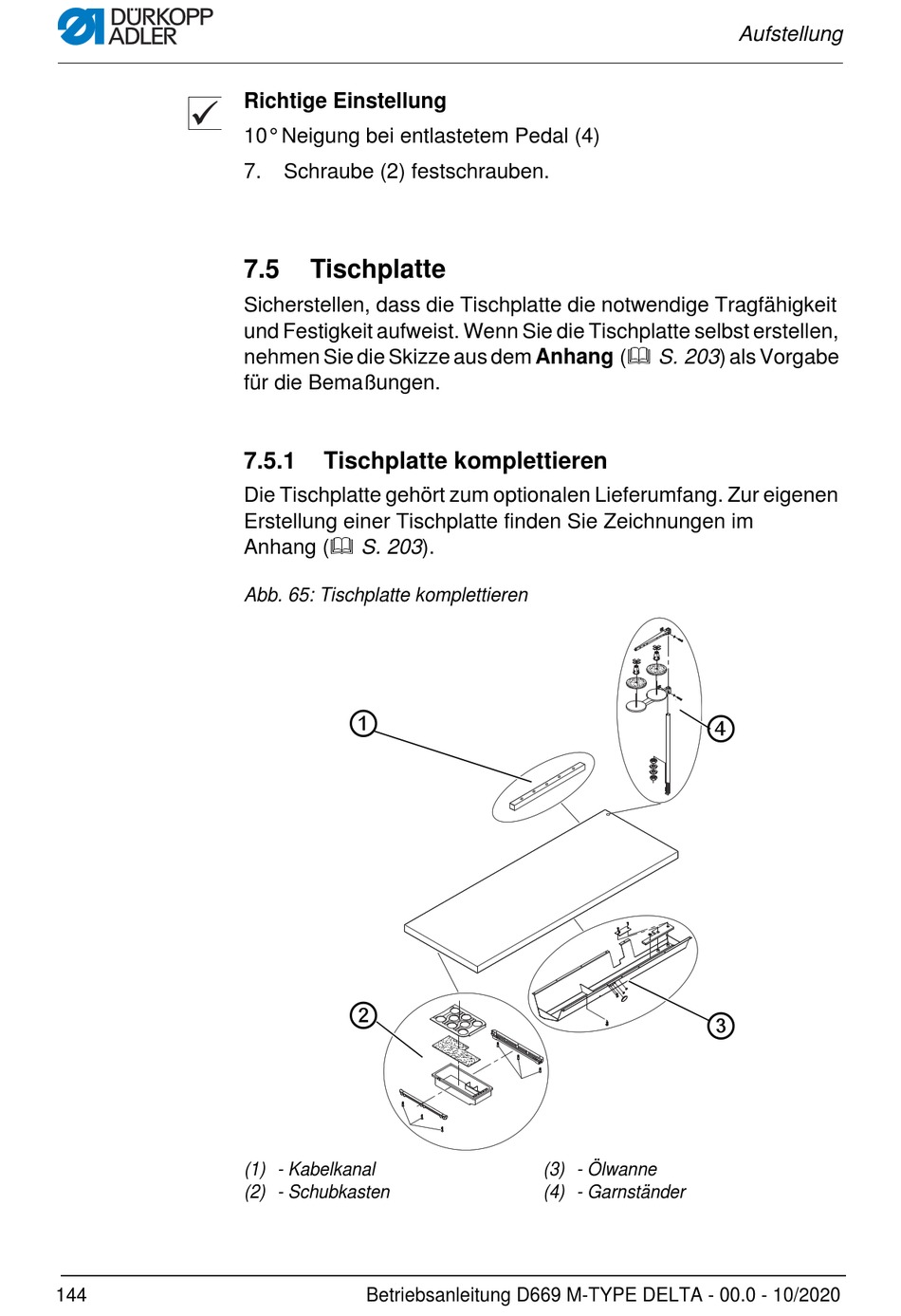

Abb. 65: Tischplatte komplettieren
①
②
(1) - Kabelkanal
(2) - Schubkasten
Betriebsanleitung D669 M-TYPE DELTA - 00.0 - 10/2020
④
③
(3) - Ölwanne
(4) - Garnständer
Aufstellung
