Tischplatte
Sicherstellen, dass die Tischplatte die notwendige Tragfähigkeit
und Festigkeit aufweist. Wenn Sie die Tischplatte selbst erstellen,
nehmen Sie die Skizze aus dem Anhang ( S. 199) als Vorgabe
für die Bemaßungen.
7.5.1
Tischplatte komplettieren
Die Tischplatte gehört zum optionalen Lieferumfang. Zur eigenen
Erstellung einer Tischplatte finden Sie Zeichnungen im
Anhang ( S. 199).

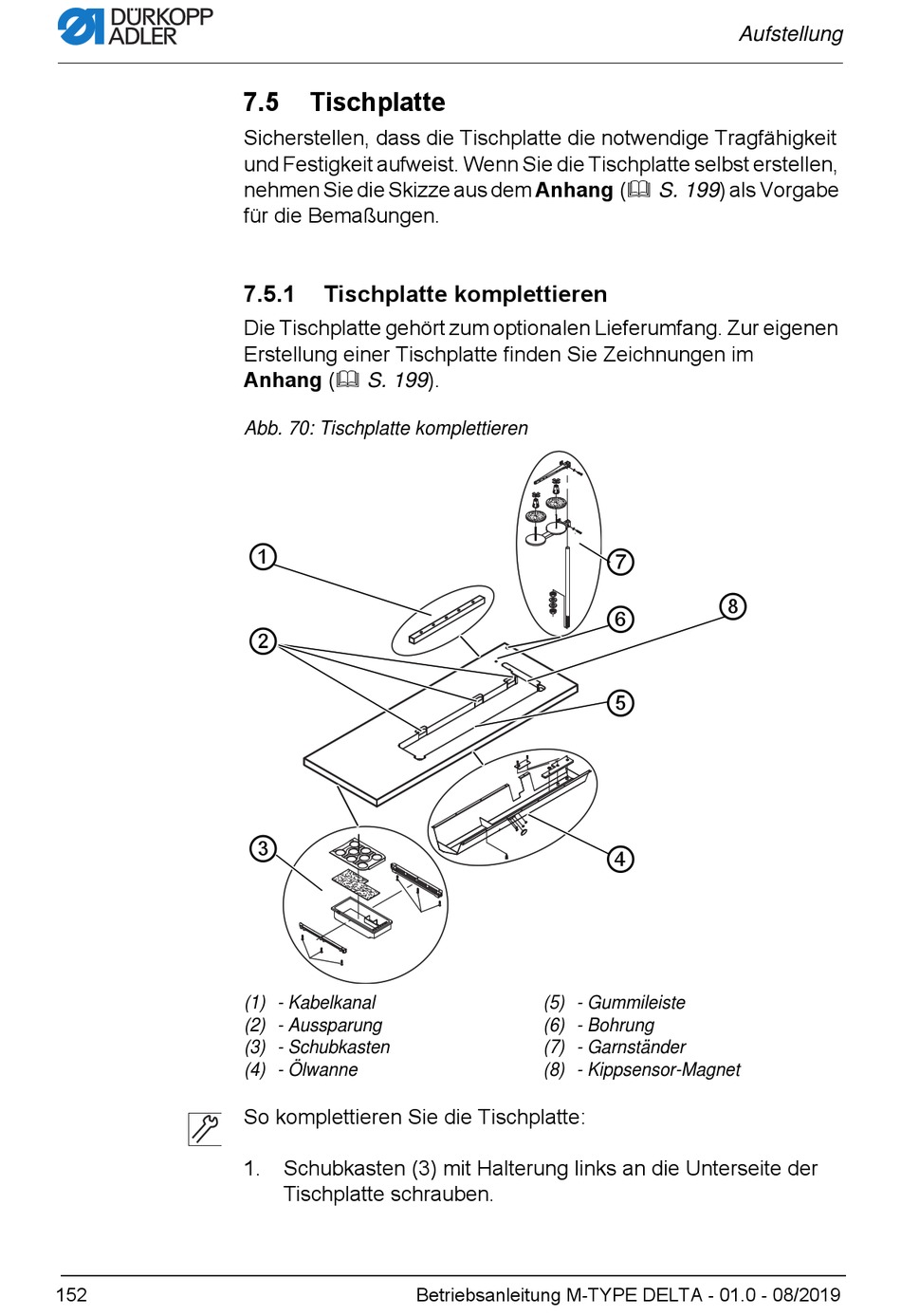

Abb. 70: Tischplatte komplettieren
①
②
③
(1) - Kabelkanal
(2) - Aussparung
(3) - Schubkasten
(4) - Ölwanne
So komplettieren Sie die Tischplatte:
1.
Schubkasten (3) mit Halterung links an die Unterseite der
Tischplatte schrauben.
(5) - Gummileiste
(6) - Bohrung
(7) - Garnständer
(8) - Kippsensor-Magnet
Betriebsanleitung M-TYPE DELTA - 01.0 - 08/2019
Aufstellung
⑦
⑧
⑥
⑤
④
