7.12.7Elektrischen Knieschalter anschließen

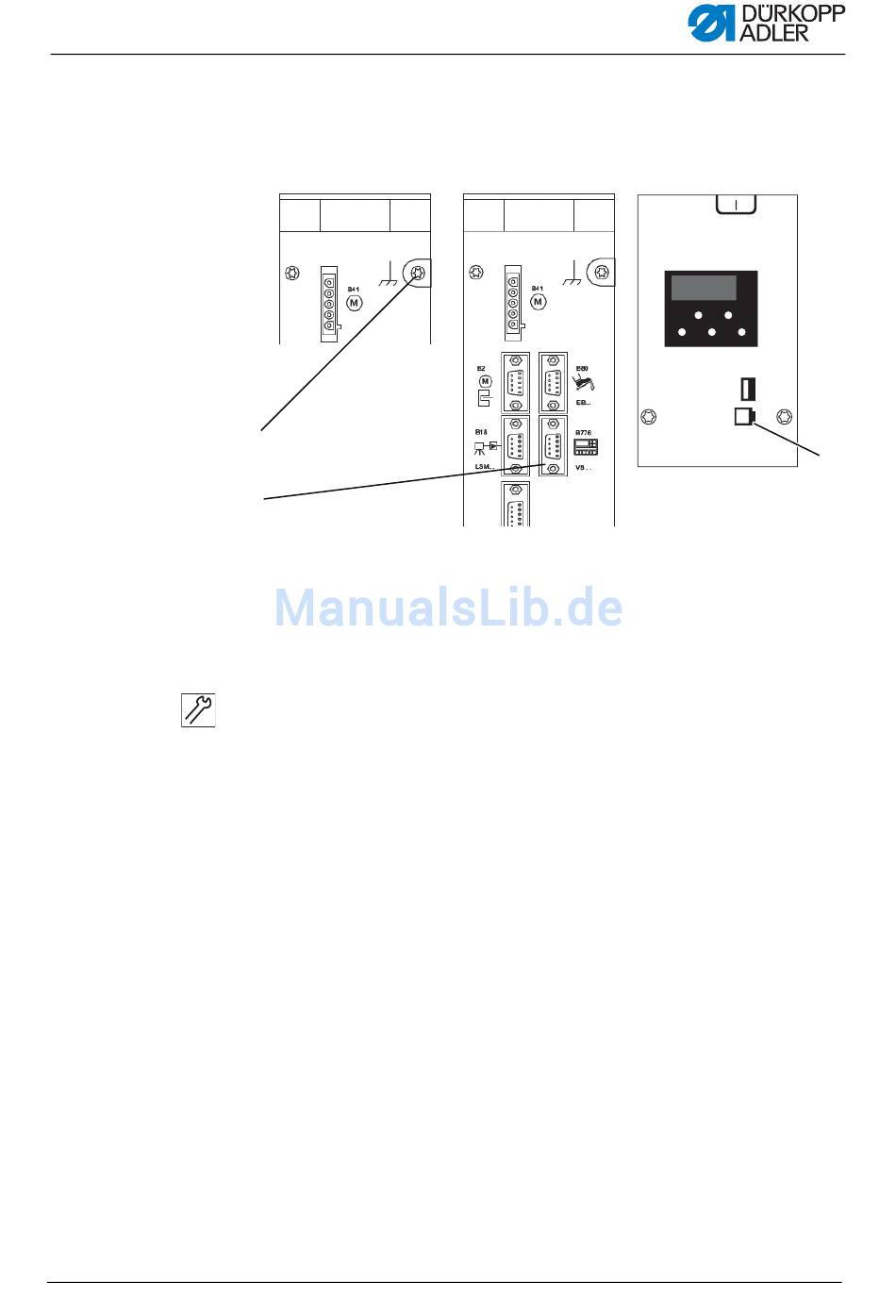

Abb. 69: Knieschalter anschließen
1
2
(1) - Erdungsanschluss auf der Rückseite der Steuerung
(2) - Anschlussbuchse DAC-Steuerung: Rückseite
(3) - Anschlussbuchse Efka-Steuerung: Vorderseite
1. Erdungskabel des Knieschalters auf der Rückseite der
Steuerung (1) anschließen.
2. Stecker des Knieschalters in die Anschlussbuchse der jewei-
ligen Steuerung stecken:
• Steuerung DAC eco/classic:
Buchse (2) auf der Rückseite der Steuerung
• Steuerung Efka DC1550/DA321G:
Buchse KN19 (3) auf der Vorderseite der Steuerung
