Betriebsanleitung 867 Version 02.0 - 08/2015

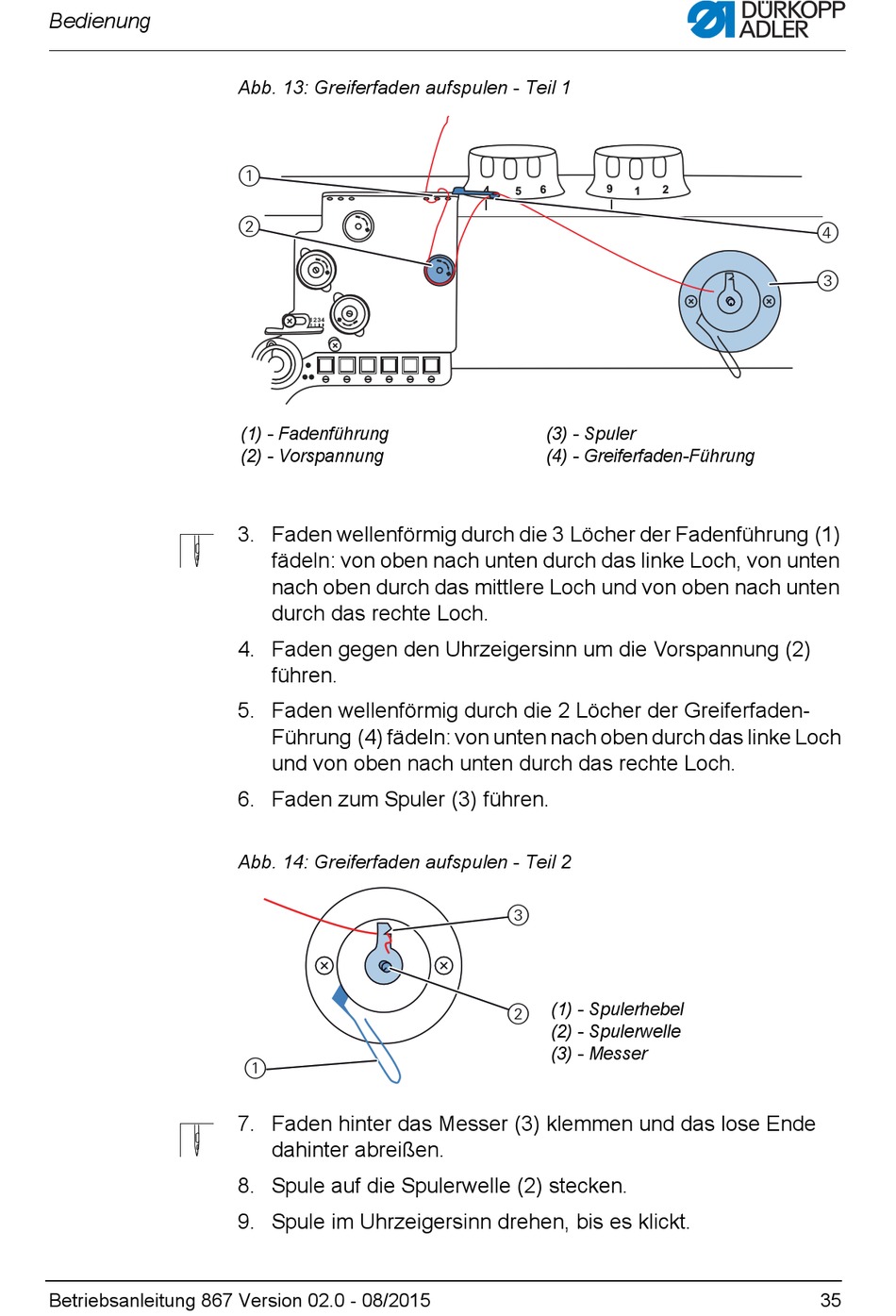

Abb. 13: Greiferfaden aufspulen - Teil 1
1
2
1 2 3 4
(1) - Fadenführung
(2) - Vorspannung
3. Faden wellenförmig durch die 3 Löcher der Fadenführung (1)
fädeln: von oben nach unten durch das linke Loch, von unten
nach oben durch das mittlere Loch und von oben nach unten
durch das rechte Loch.
4. Faden gegen den Uhrzeigersinn um die Vorspannung (2)
führen.
5. Faden wellenförmig durch die 2 Löcher der Greiferfaden-
Führung (4) fädeln: von unten nach oben durch das linke Loch
und von oben nach unten durch das rechte Loch.
6. Faden zum Spuler (3) führen.
Abb. 14: Greiferfaden aufspulen - Teil 2
1
7. Faden hinter das Messer (3) klemmen und das lose Ende
dahinter abreißen.
8. Spule auf die Spulerwelle (2) stecken.
9. Spule im Uhrzeigersinn drehen, bis es klickt.
9
6
4
5
1
(3) - Spuler
(4) - Greiferfaden-Führung
3
(1) - Spulerhebel
2
(2) - Spulerwelle
(3) - Messer
2
4
3
