5.11.2Hub-Höhe einstellen
Die Maschine hat je nach Ausstattung 1 oder 2 Stellräder für den
Nähfuß-Hub. Der Nähfuß-Hub ist durch Drehen des Stellrads
stufenlos von 1 – 9 mm verstellbar.
Bei Maschinen mit 2 Stellrädern bestimmt das linke Stellrad (1)
den normalen Nähfuß-Hub und das rechte Stellrad (2) den erhöh-
ten Nähfuß-Hub.
Wichtig: Der erhöhte Nähfuß-Hub darf nicht niedriger als der
normale Nähfuß-Hub sein. Stellen Sie am rechten Stellrad immer
einen höheren Hub als am linken Stellrad ein.
ACHTUNG
Beschädigung der Maschine durch gewaltsames Drehen
der Stellräder möglich.
Die Maschine ist so gebaut, dass am rechten Stellrad kein
niedrigerer Nähfuß-Hub eingestellt werden kann als am linken
Stellrad.
Versuchen Sie nicht, mit Gewalt am rechten Stellrad einen
niedrigeren Nähfuß-Hub einzustellen.
Bei Maschinen mit nur 1 Stellrad wird als erhöhter Nähfuß-Hub
automatisch der höchste Hub von 9 mm zugeschaltet.

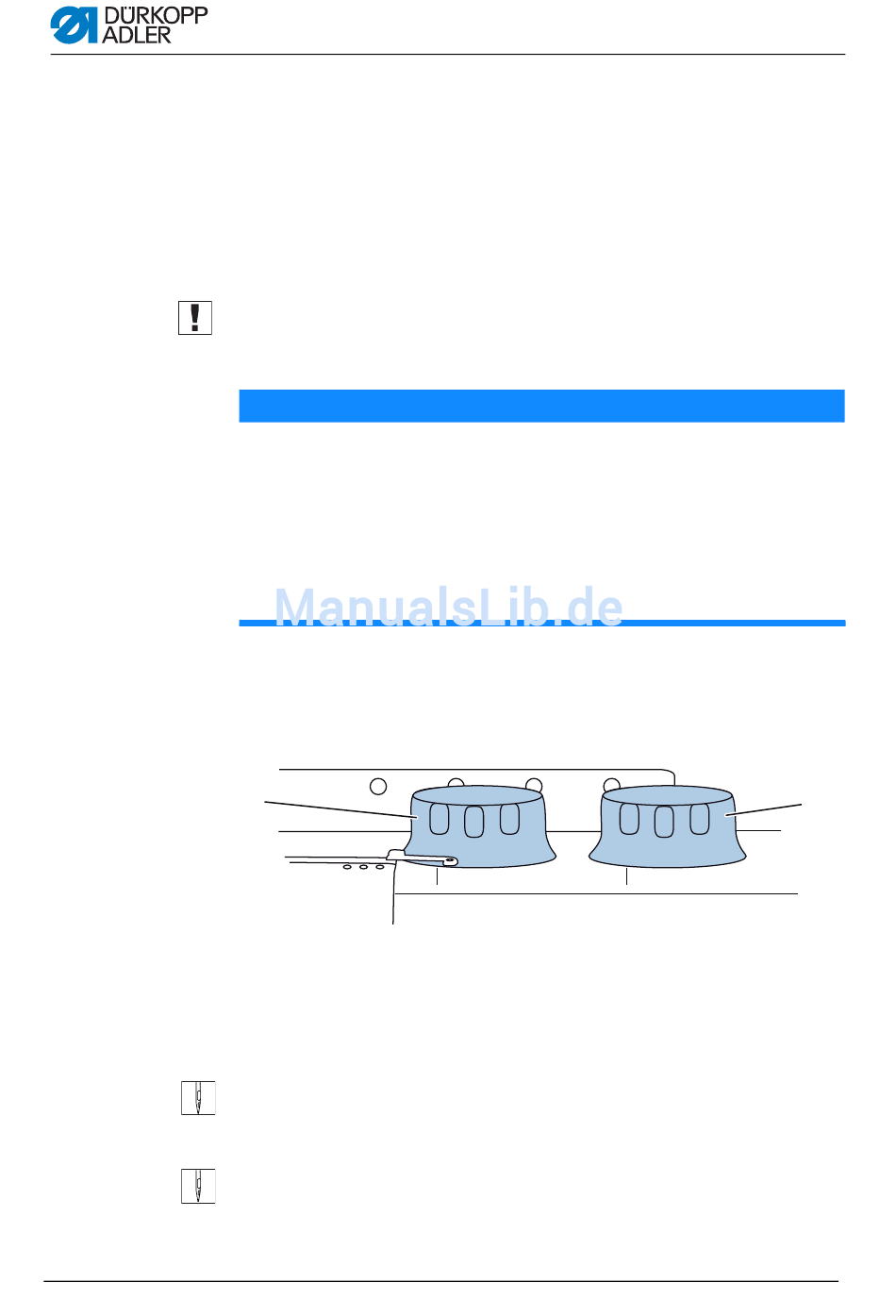

Abb. 29: Stellräder für den Nähfuß-Hub
1
(1) - Stellrad für den
normalen Nähfuß-Hub
Nähfuß-Hub erhöhen:
1. Stellrad nach rechts drehen.
Nähfuß-Hub verringern:
1. Stellrad nach links drehen.
6
4
5
(2) - Stellrad für den
erhöhten Nähfuß-Hub
(CLASSIC-Ausstattung)
Betriebsanleitung 867 Version 02.0 - 08/2015
